Kategórie sú podriadenými tabuľkami nadradenej tabuľky. Záznam zamestnanca (nadradený) napríklad môže obsahovať stĺpec s typom zamestnania, ktorý bude obsahovať kategórie inžinier, technik a správca. Kategóriu definujete nastavením primárneho kľúča v nadradenej tabuľke, nastavením cudzieho kľúča v podriadenej tabuľke a ich vzájomným prepojením.
Definovanie kategórie v diagrame modelu databázy
- Vo Visiu kliknite v ponuke Súbor na položku Nový>softvér a potom kliknite na položku Zápis databázy IDEF1X.
- Vyberte medzi metrickými a americkými jednotkami a kliknite na položku Vytvoriť.
- Ak chcete vytvoriť nadradenú entitu, zo vzorkovnice Zápis databázy IDEF1X presuňte tvar Entita na stránku kresby.
- Presunutím ďalšieho tvaru Entita na stránku kresby vytvoríte podriadenú entitu.
- V nadradenej entite kliknite na atribút označený výrazom PK a zadajte názov atribútu.
- Dokončite nadradenú entitu.

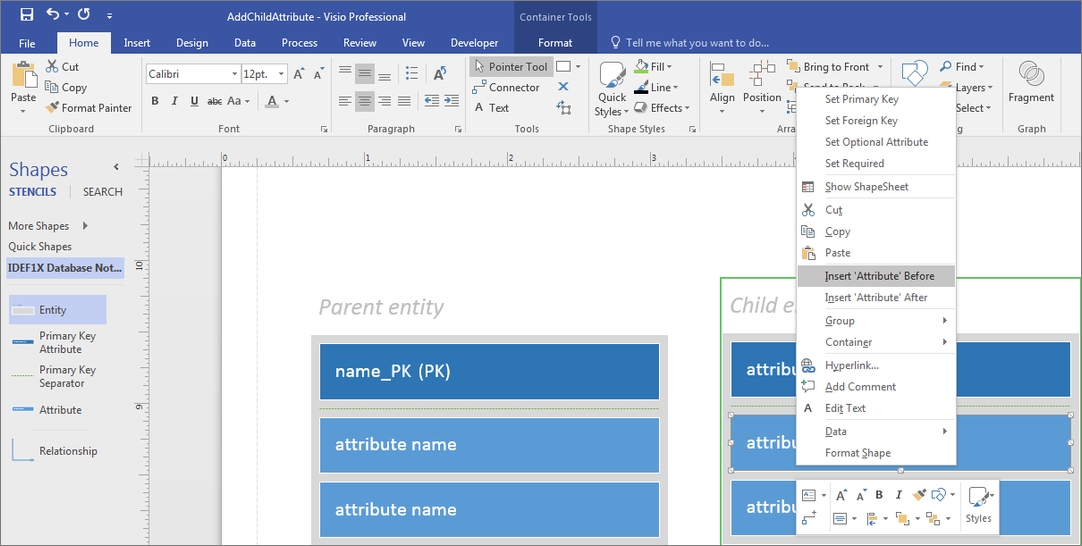

- Pravým tlačidlom myši kliknite na prvý atribút podriadenej entity a vyberte položkuVložiť atribút pred.
- Kliknite na nový atribút v podriadenej entite a zadajte názov atribútu, ktorý ste zadali ako primárny kľúč v nadradenej entite.

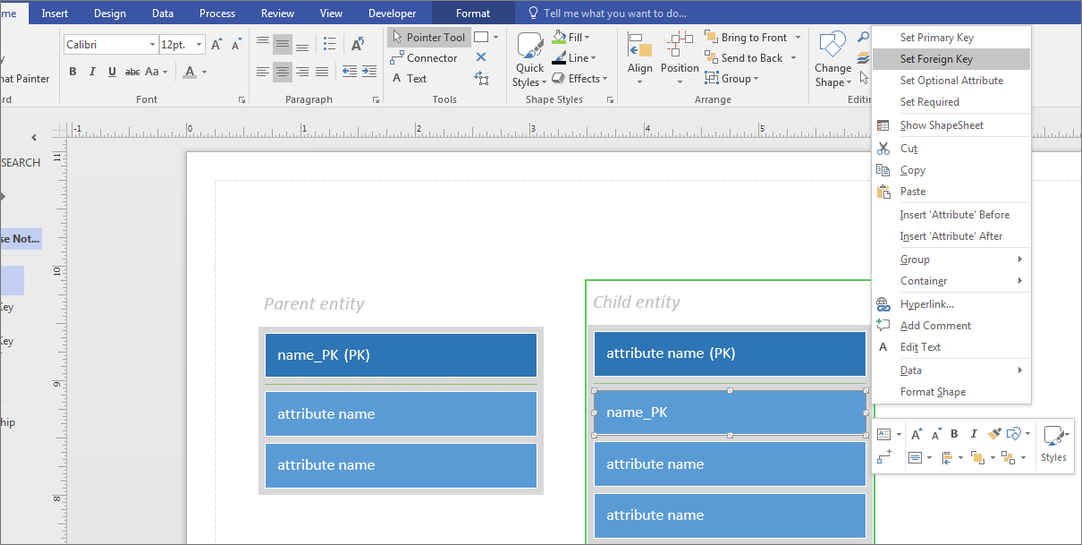

- Na atribút kliknite pravým tlačidlom myši a vyberte položku Nastaviť cudzí kľúč.
- Presuňte tvar Vzťahna stranu kreslenia.
- Jeden koniec tvaru Vzťah presuňte do stredu nadradenej entity, kým sa okolo celého tvaru sa nezobrazí zelené pole.
- Druhý koniec tvaru Vzťah rovnakým spôsobom pripojte ku podradenej entite.
- Rovnaké kroky zopakujte pri každej podriadenej tabuľke.
