Navodila za 3D-tiskanje za oprijeme peresa s tankim peresom za Surface

V teh navodilih je razloženo, kako natisnete prilagodljive ročice peresa na tiskalniku FDM. FDM je široko uporabljena metoda 3D tiskanja, ki topi termoplastično filament in ga položi plast za plastjo, da zgradi predmet. Med pogoste blagovne znamke tiskalnikov FDM spadajo Bambu Lab, Creality 3D, Prusa in FlashForge. Prenesite vrsto datoteke 3MF za ta način.

Priporočila za materiale

  • PLA (polimlečna kislina)
  • ABS (akrilonitrilbutadien stiren)
  • PETG (modificiran polietilen tereftalat glikol)
  • Najlon

Nastavitev tiskalnika

Na oprijem in 1 del na pokrovček so 3 deli, kot je prikazano na spodnji sliki:

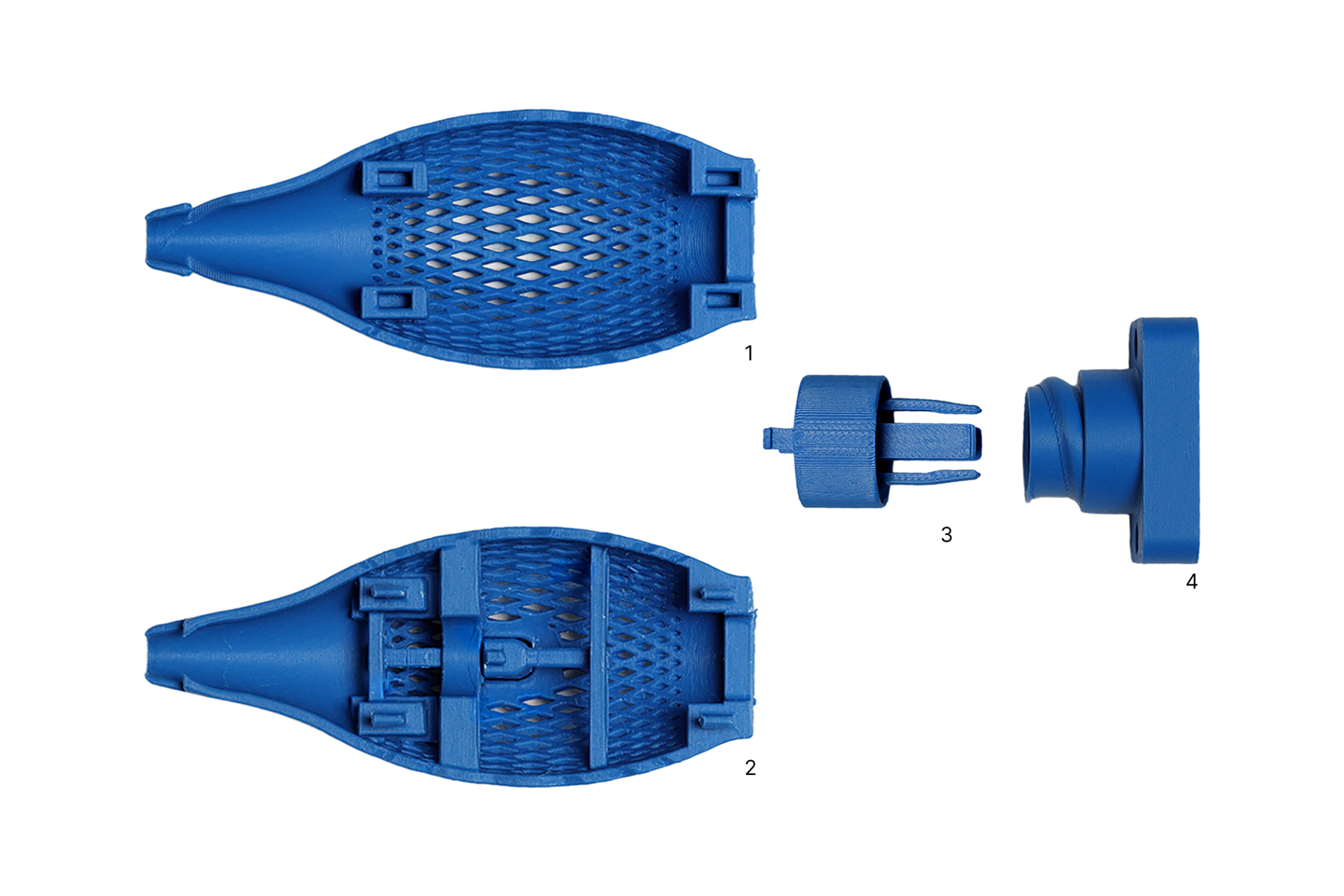

Natisnjeni deli sestava oprijema tankega peresa za Surface z oznakami 1, 2, 3 in 4.

  • 1. del = Oprijem nahrbtnika
  • 2. del = Sprednji ročaj
  • 3. del = Topper

Podrobnosti tiskalnika:

  • Velikost šobe: 0,4 mm
  • Višina plasti: 0,2 mm

Nastavitve tiskanja:

  • Stenske zanke: 2
  • Zgornje plasti lupine: 5
  • Spodnje plasti lupine: 5
  • Polnilo: 15 % mreža
  • Vrsta podpore: drevo
  • Kot praga: 30

Usmerjenost na del:

Če prenašate datoteko 3MF, lahko ta korak preskočite, ker je že pravilno nastavljena usmerjenost tiskanja.

  • Hrbtni oprijem: navpičen, obrnjen na glavo, z nagibom nazaj za 30 stopinj
  • Sprednji ročaj: navpičen, obrnjen na glavo, z nagibom nazaj za 30 stopinj
  • Vrh: vodoravno, na tangensu
  • Cap: navpično, obrnjeno na glavo

Tukaj je primer končne postavitve:

Opomba

Datoteke 3MF kot dodatek vključujejo 2. vrh. Na tej sliki sta prikazani tudi 2 veliki črki, datoteke velikih začetnic pa so na voljo kot ločen del prenosa.

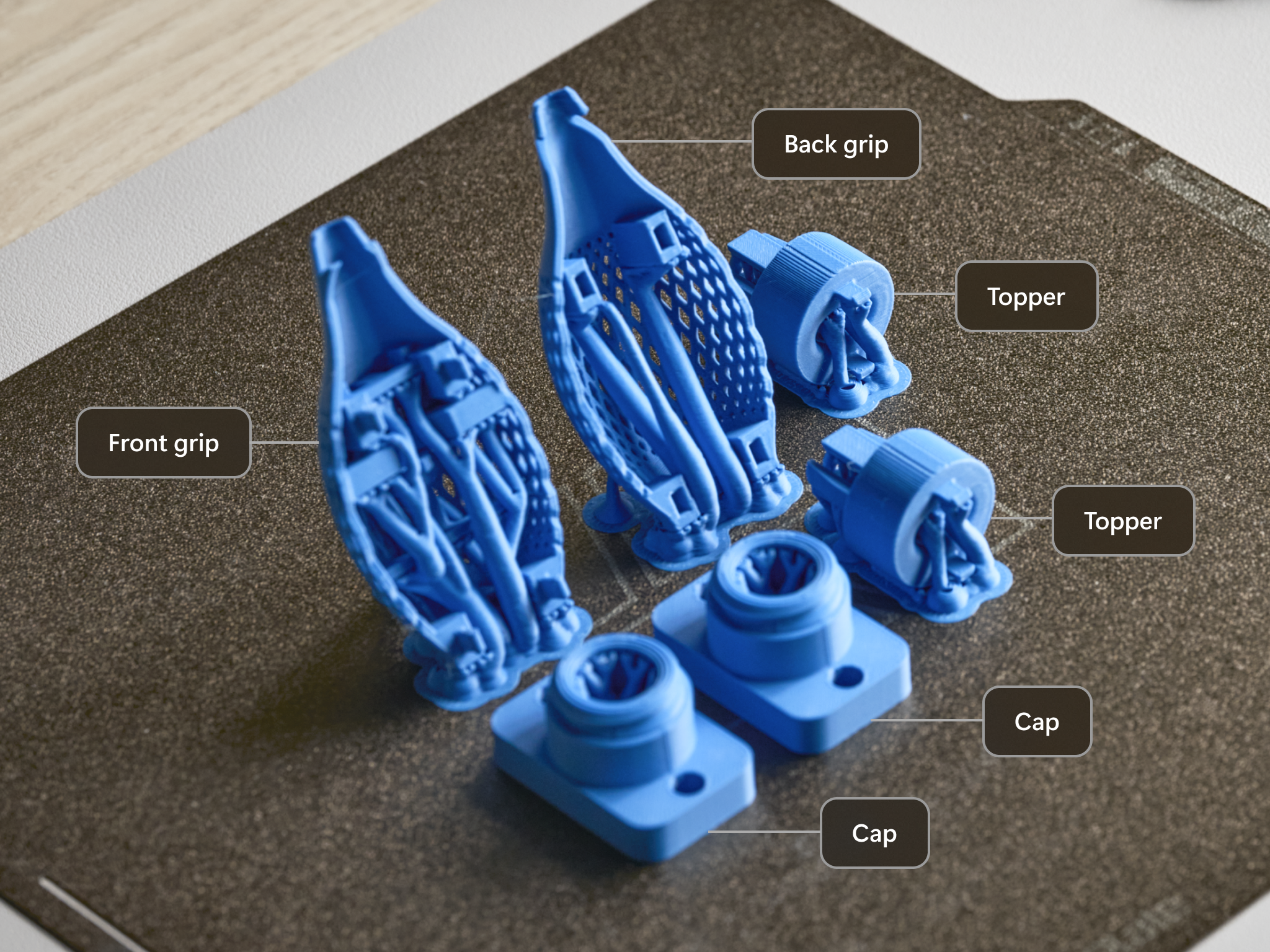

Natisnjeni deli in pokrovčki oprijema tankega peresa za Surface z oznako sprednjega ročaja, zadnjega ročaja, zgornjega roba in pokrovčka.

Odstranite material za podporo

Po tiskanju odstranite dele s tiskalne plošče. Morda boste potrebovali orodje za strganje.

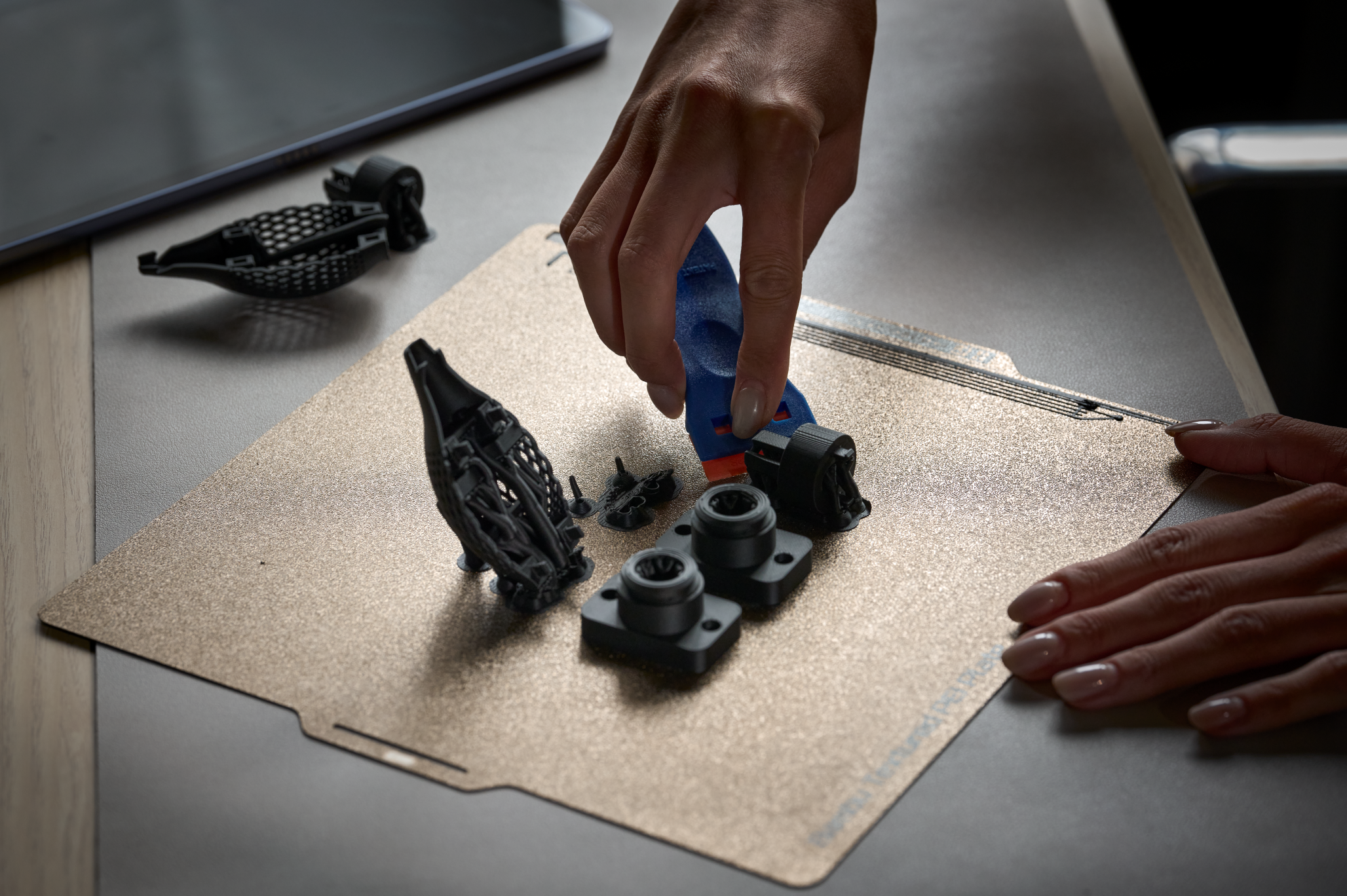

Roka odstrani natisnjene dele oprijema tankega peresa za Surface iz podlage za tiskanje.

Ko odstranite odtise, pred sestavljanjem iz vsakega dela odstranite podporni material. Za to nalogo potrebujete pinceto ali klešče.

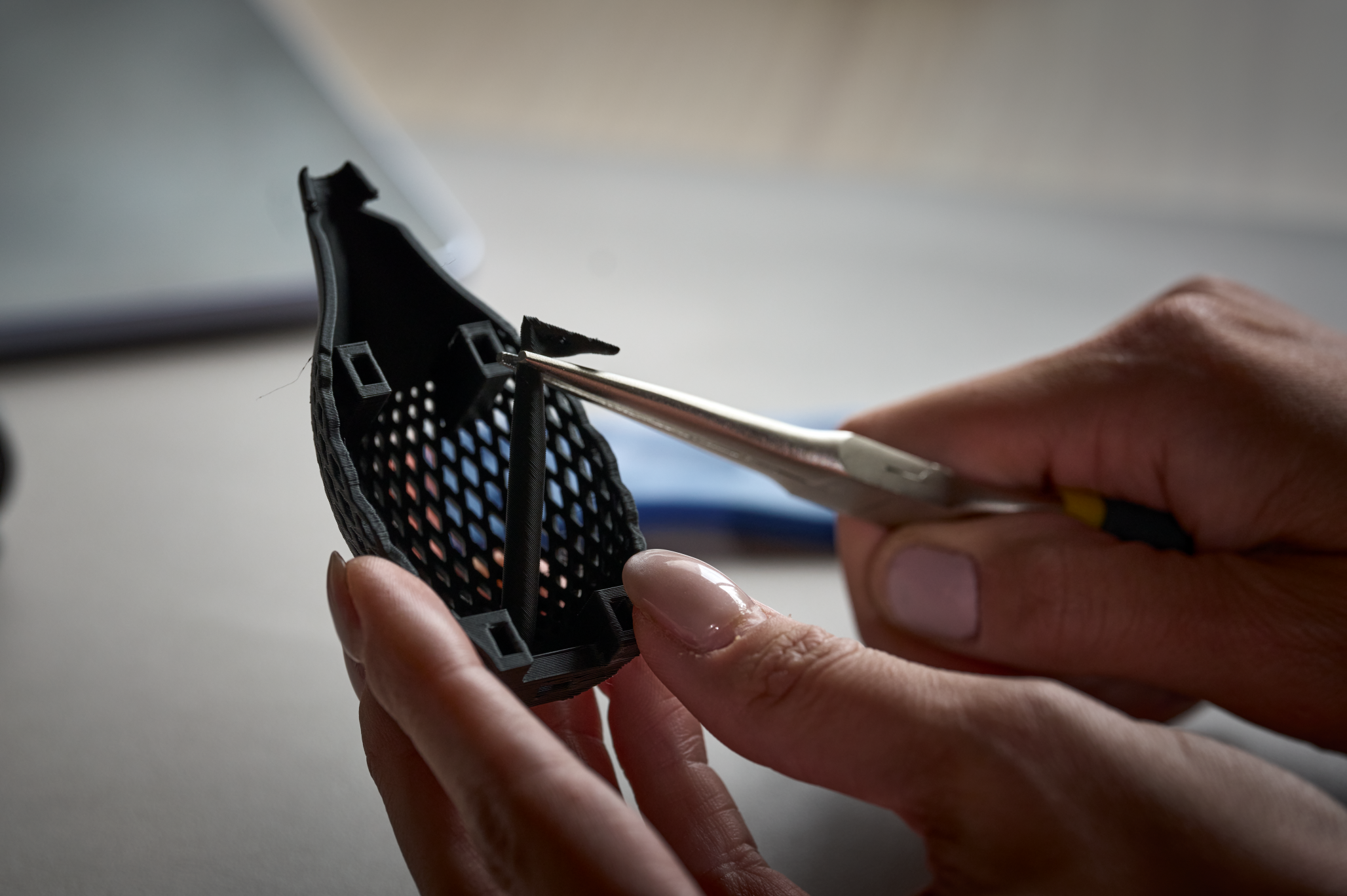

Pincete se uporabljajo za odstranjevanje podpornega materiala s natisnjenega dela oprijema tankega peresa za Surface.

2. del ima bolj zapletene podpore in nekaj majhnih funkcij, ki zahtevajo skrb. Ne odstranite štirih majhnih stebrov ali tramov v obliki črke H okoli gumba.

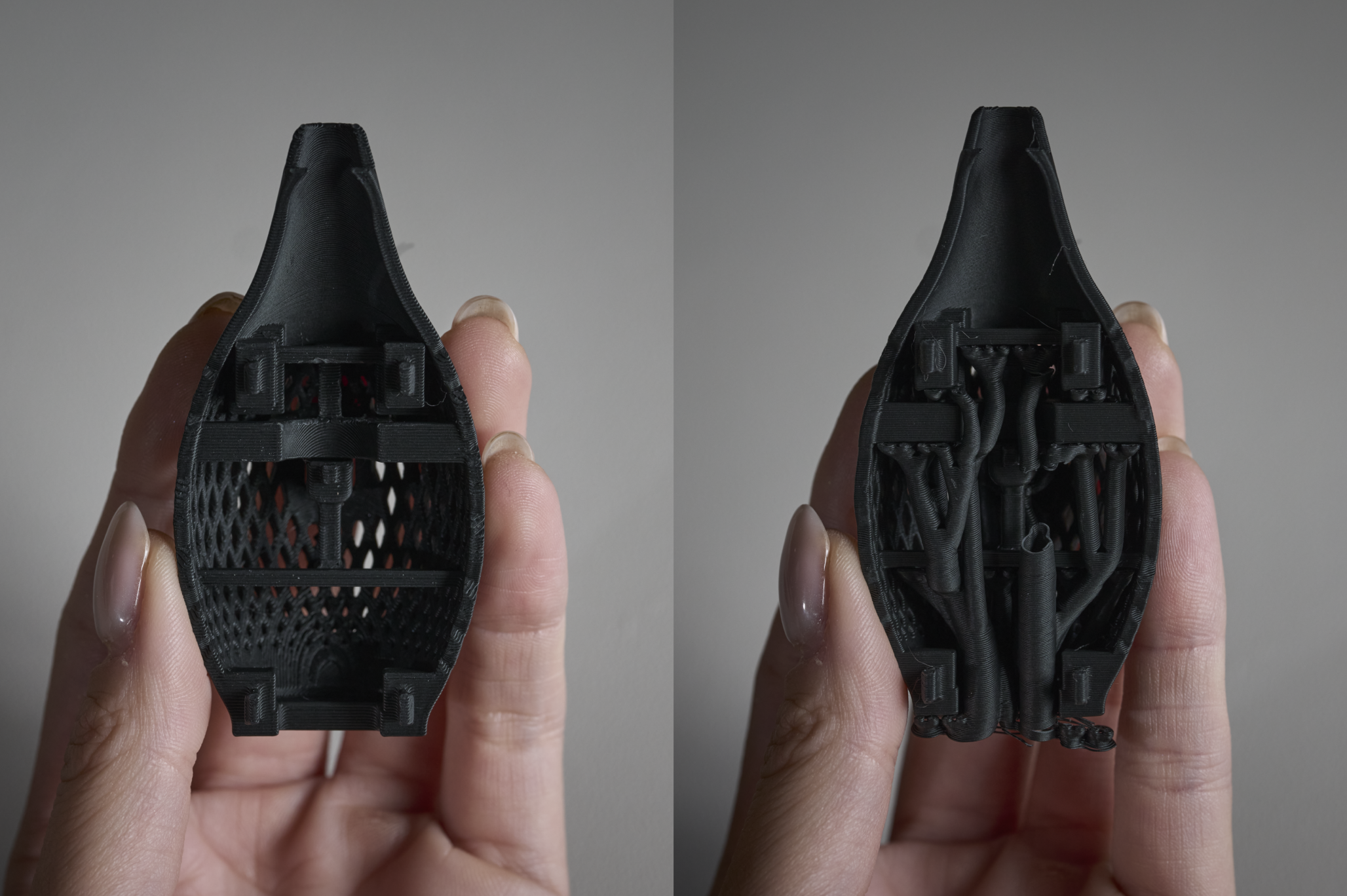

Dva pogleda natisnjenega dela oprijema tankega peresa za Surface, ki prikazuje podporne strukture in majhne funkcije.

Zbir

Vzemite 1. in 2. del, poravnajte štiri zaskoke in reže ter pritisnite dele skupaj.

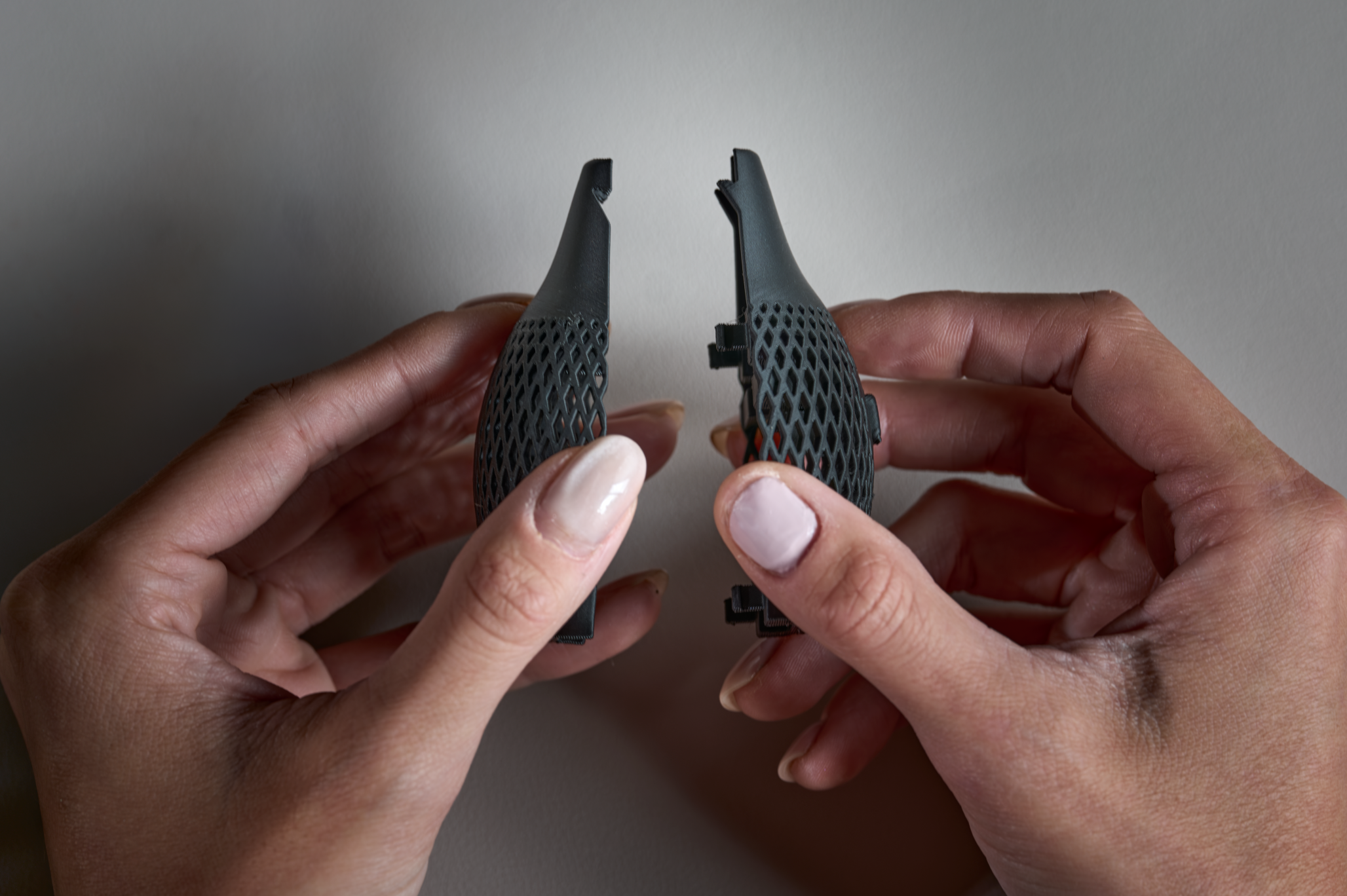

Dve polovici natisnjenega oprijema tankega peresa za Surface sta poravnani druga proti drugi.

Vzemite 3. del, poravnajte zapínače z režami na delih 1 in 2 in jih pritisnite skupaj.

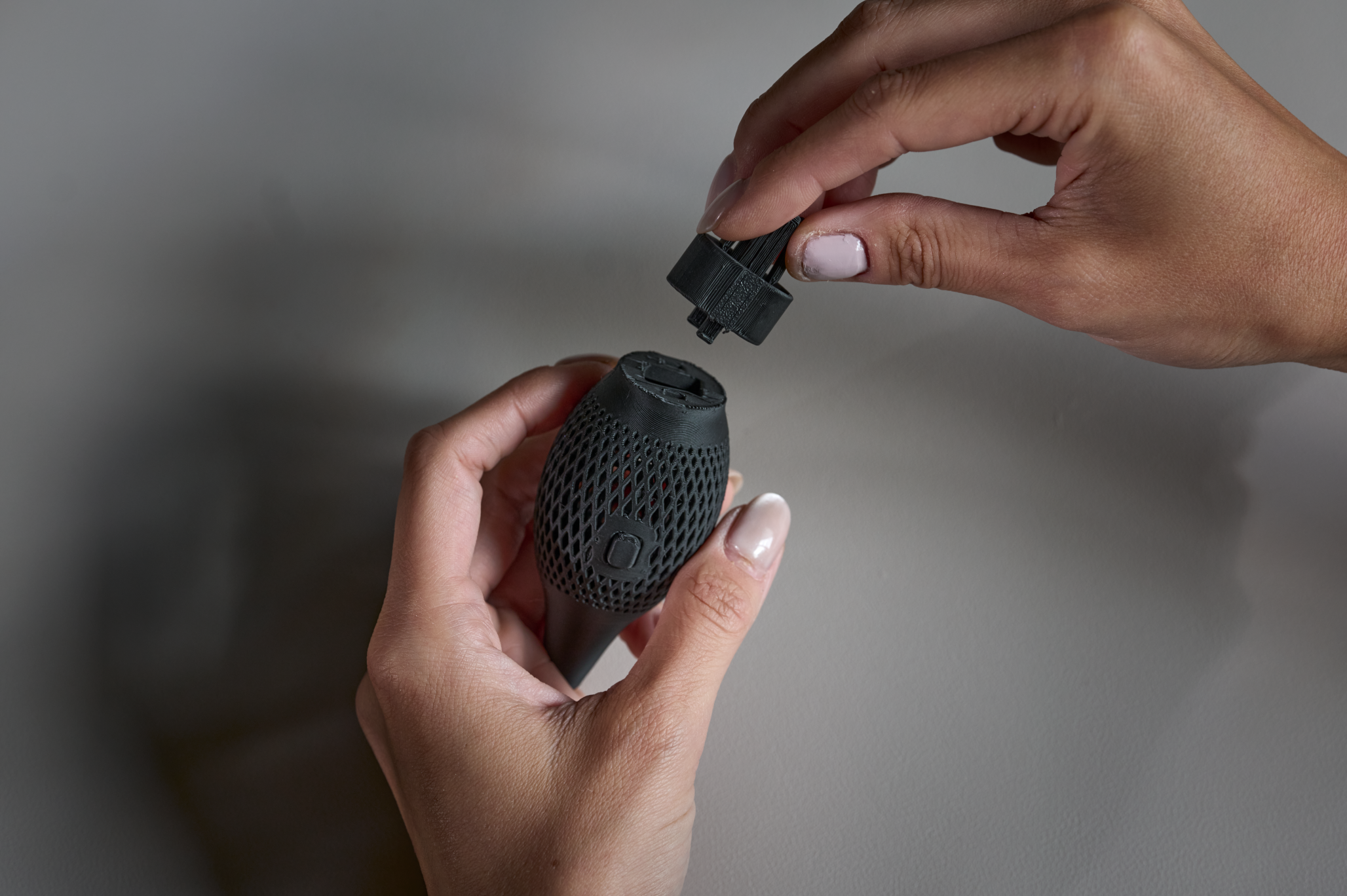

Pokrovček je nameščen na 3. del, pokrov, držala tankega peresa za Surface.

Natisnite pokrovček. Postavite pokrovček na 3. del.

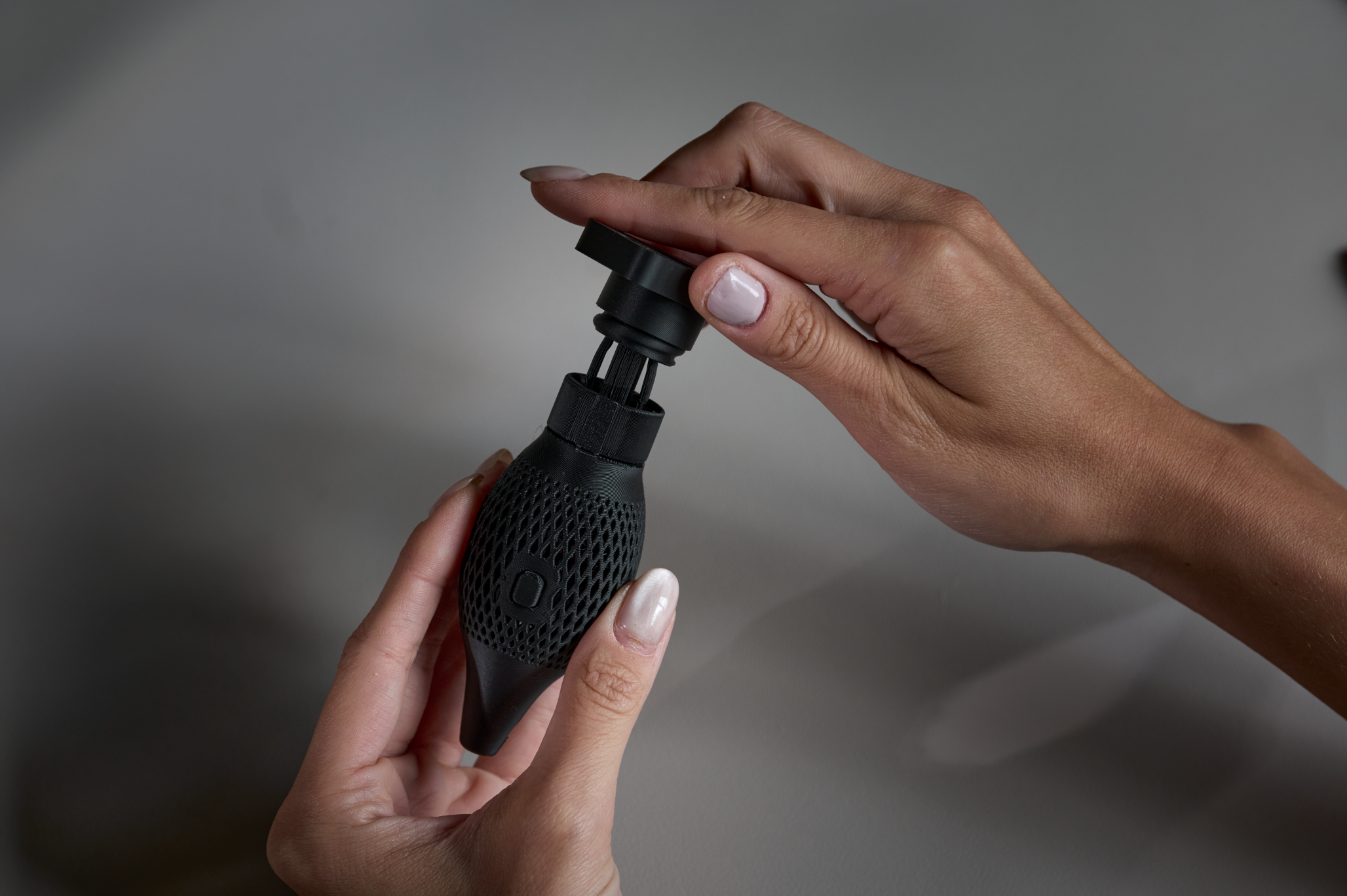

Roka zasuka pokrovček v nasprotni smeri urinega kazalca, da ga sprosti.

Zasukajte v smeri urnega kazalca za 180 stopinj (polovica vrtenja), da zategnete. Nato zasukajte v nasprotni smeri urinega kazalca, da se en vrtljaj sprosti. Zgornja kapica bi zdaj morala ostati ujetniška v zgornjem delu.

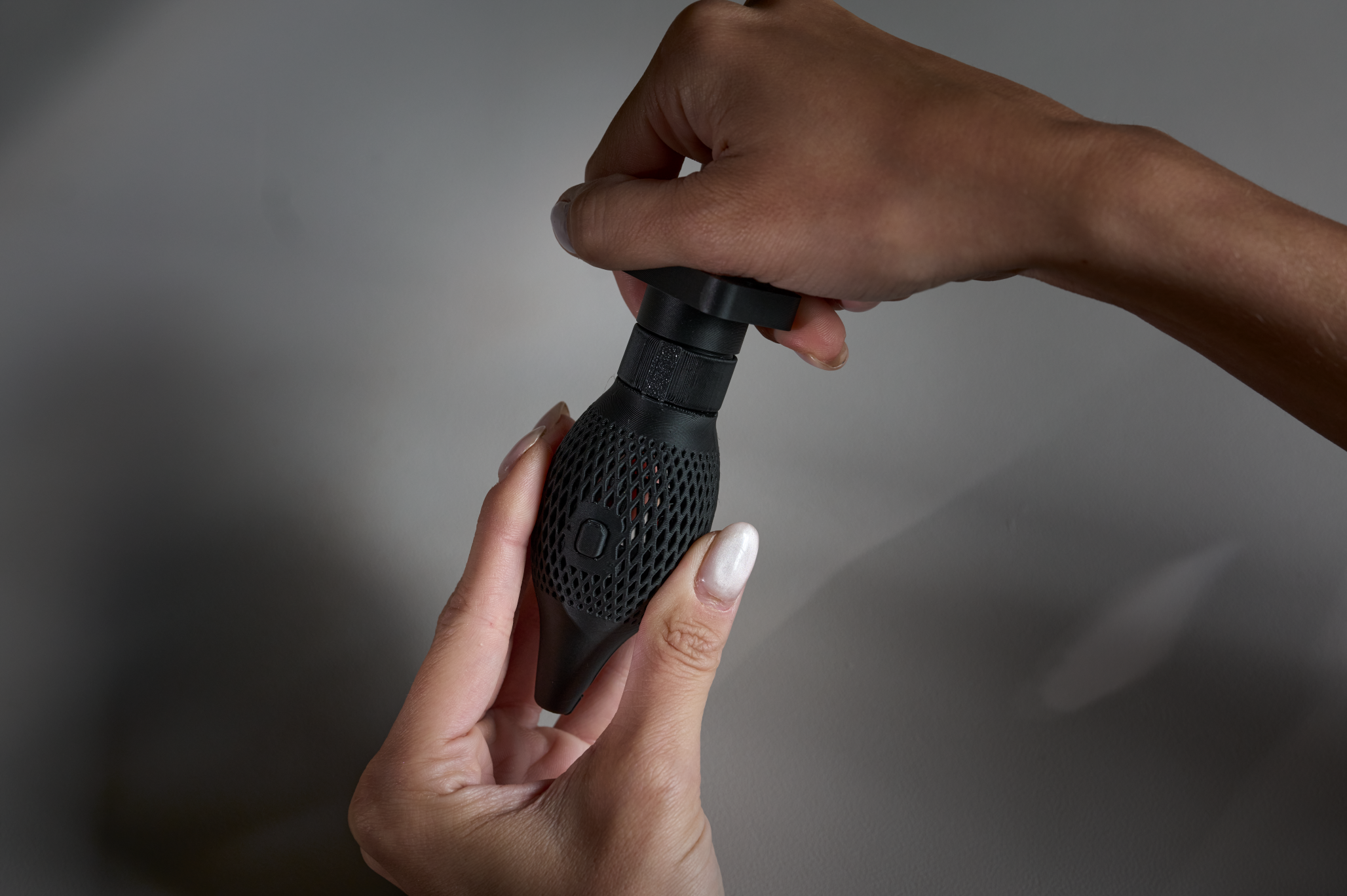

Roka zavrti pokrovček v smeri urnega kazalca, da ga zategne.

Vzemite tanko pero za Surface in ga potisnite v oprijem s sproščenim pokrovčkom. Prepričajte se, da so gumbi na isti strani.

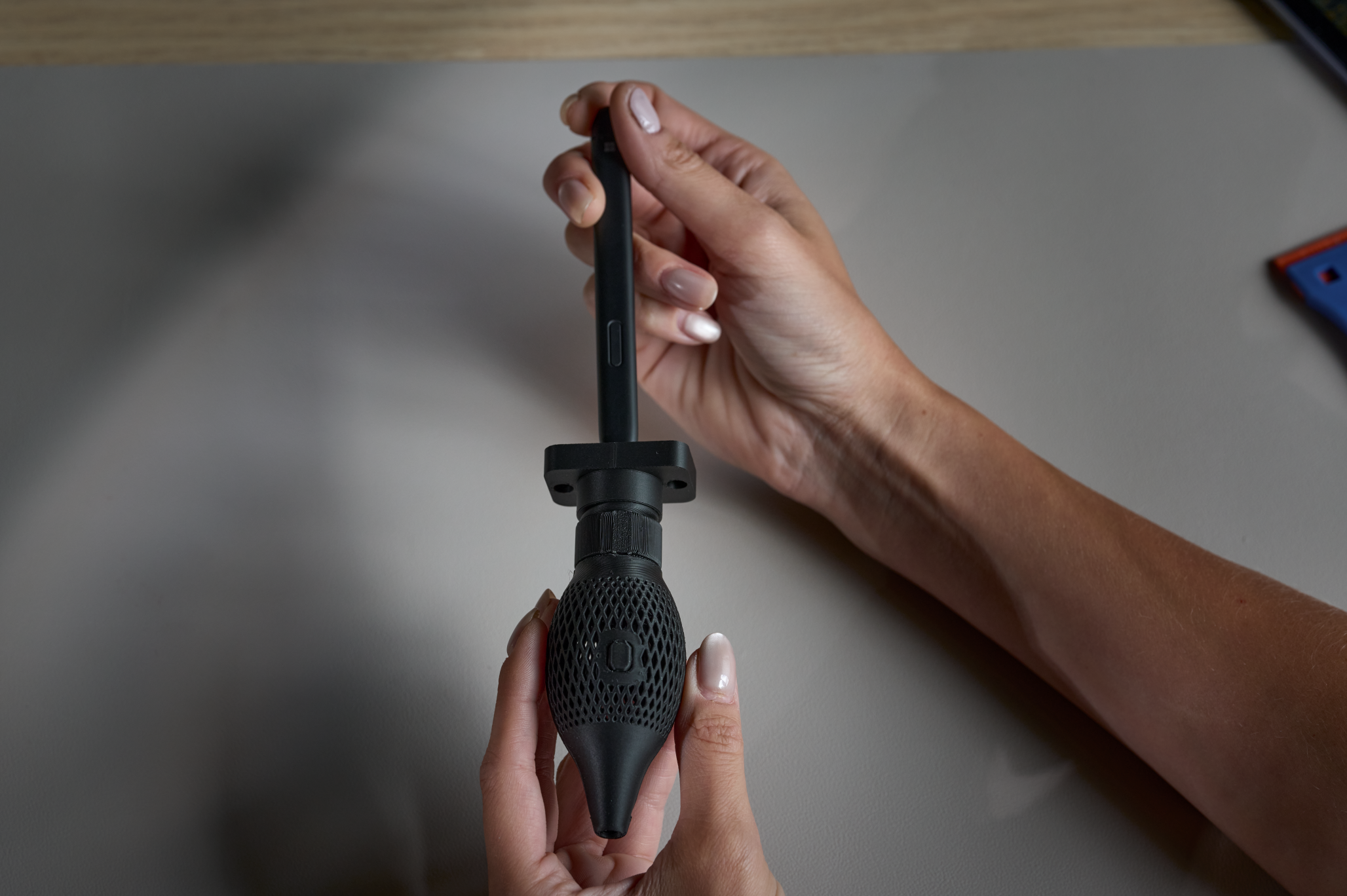

Tanko pero za Surface se potisne v oprijem s sproščenim pokrovčkom.

Zavrtite pokrovček v smeri urinega kazalca, da zategnete oprijem peresa.

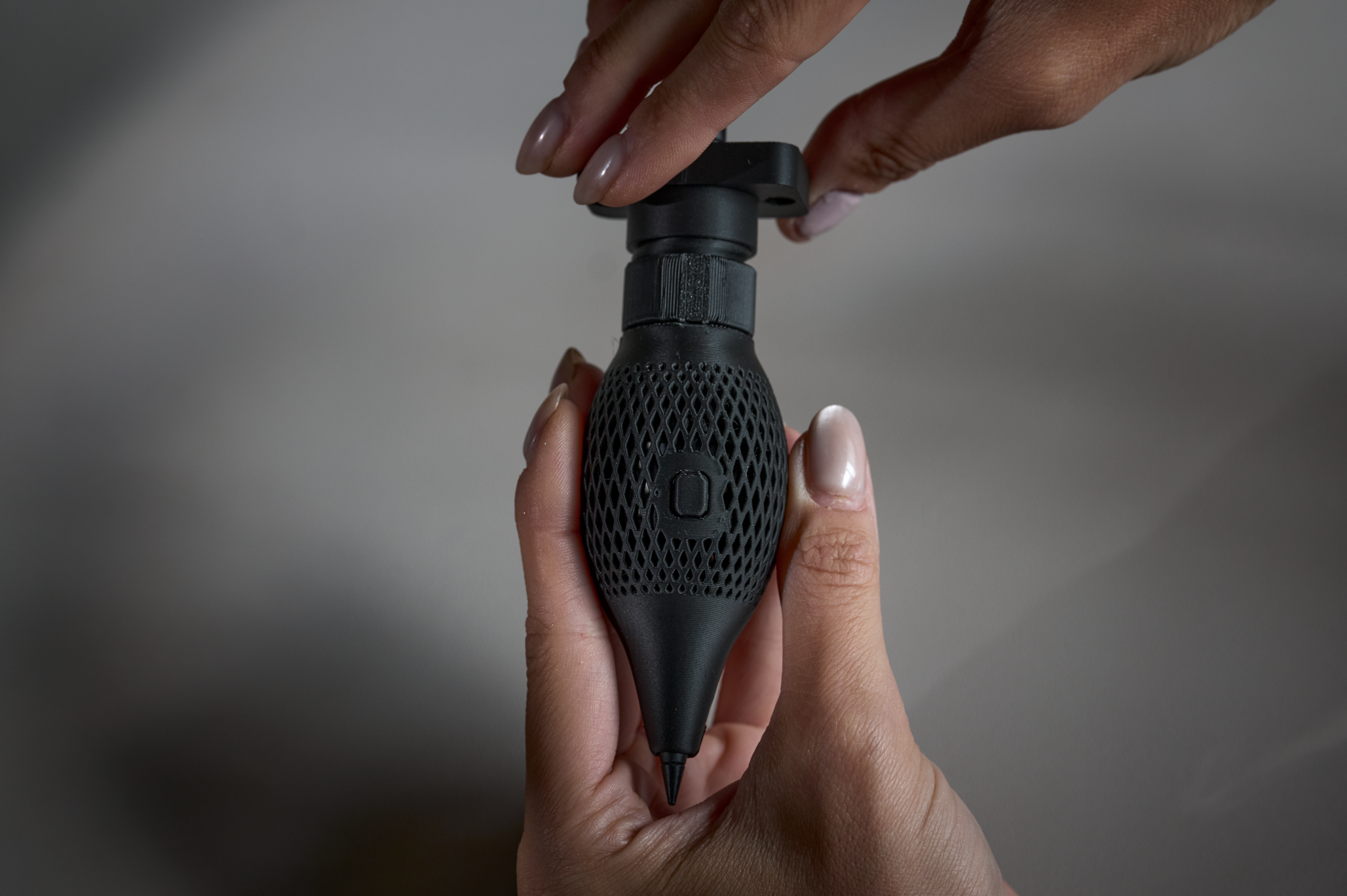

Roka zasuka pokrovček v smeri urnega kazalca, da zategne oprijem tankega peresa za Surface.

Opomba

Pokrovčki peres so zasnovani tako, da jih lahko z robom mize zasukate z eno roko.

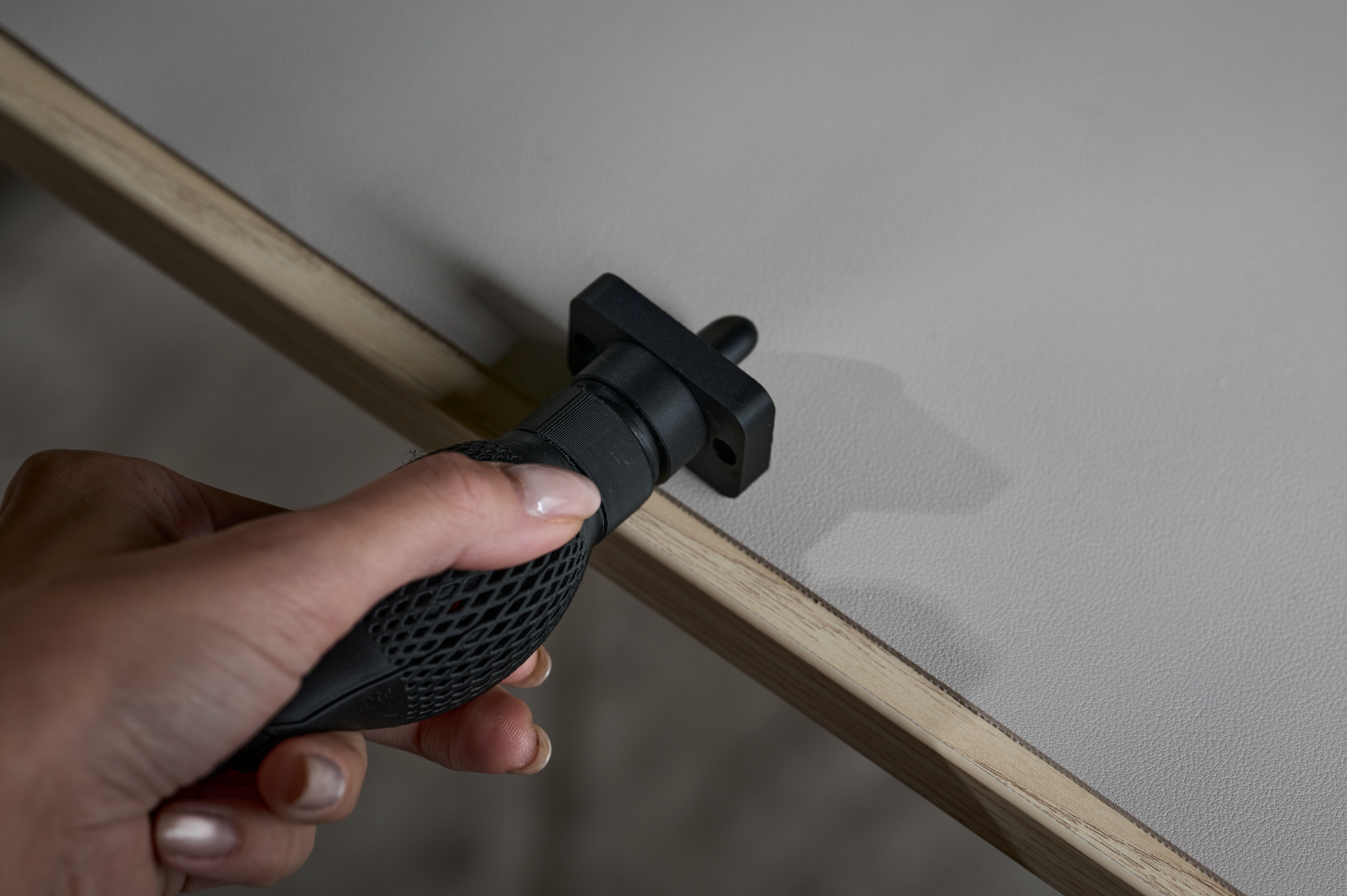

Roka uporablja rob mize, da z eno roko zavrti pokrovček.

Pero je zdaj varno v oprijemu. Pero odstranite tako, da zavrtite pokrovček v nasprotni smeri urnega kazalca in ga povlecite ali stresete ven.

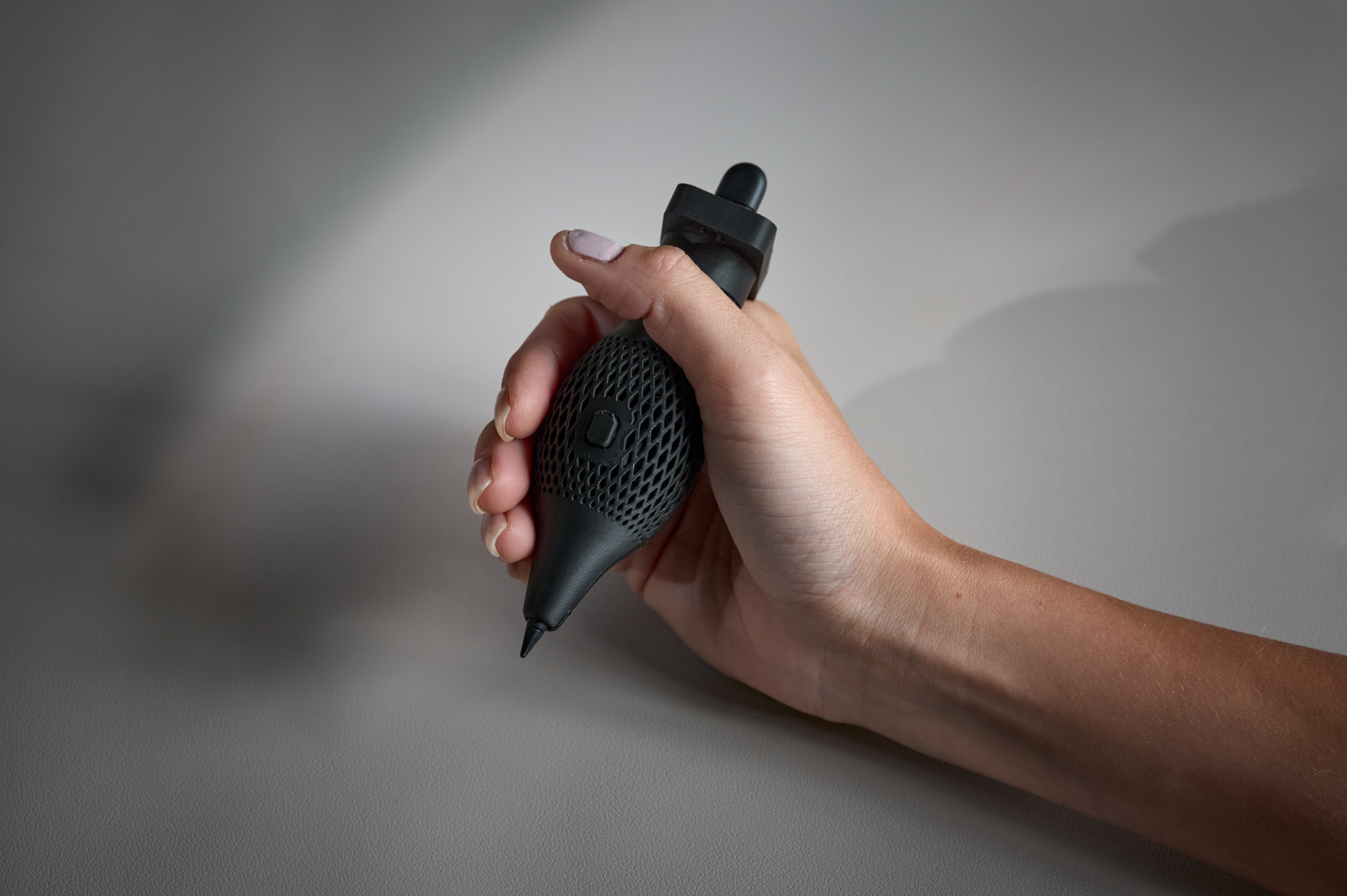

Tanko pero za Surface je zavarovano v natisnjenem oprijemu.

Izjava o omejitvi odgovornosti: Ne pritiskajte gumba, ko pero ni v oprijemu.
