Ustvarjanje diagrama razreda UML

Ko začnete nov diagram razreda, se prikaže šablona razreda UML ter oblike, ki so skladne s standardom UML 2.5.

(Izdaje Professional Visia vključujejo podporo za diagram razreda in šablono UML, izdaje Standard pa ne.)

1. Zaženite Visio. Če pa je datoteka Nova že odprta, kliknite»Novadatoteka>«.
2. V iskalno polje vnesite UML class.
3. Izberite diagram razreda UML.
4. V pogovornem oknu izberite prazno predlogo ali enega od treh začetnih diagramov. (Opis posamezne faze je prikazan na desni strani, ko ga izberete.) Nato izberite metrične ali ameriškemerske enote.
5. Izberite Ustvari.
6. Diagram se odpre. Zraven diagrama bi moralo biti prikazano okno Oblike. Če ga ne vidite, pojdite v razdelek » Ogled>podoken opravil« in se prepričajte, da je izbrana možnost »Oblike «. Če ga še vedno ne vidite, kliknite gumb » Razširi okno z oblikami « na levi strani.
7. Na zavihku Pogled se prepričajte, da je potrjeno polje Točke povezave. S to možnostjo se prikažejo točke povezave, ko začnete povezovati oblike.
8. Oblike, ki jih želite vključiti v diagram, povlecite iz okna Oblike na stran. Če želite preimenovati oznake z besedilom, jih dvokliknite.
9. Če želite v obliko razreda, oštevilčenja ali vmesnika dodati več članov, povlecite obliko člana s plošče oblike na ustrezno obliko. Novega člana lahko dodate tudi tako, da z desno tipko miške kliknete obstoječega člana in izberete možnost za vstavljanje člana.

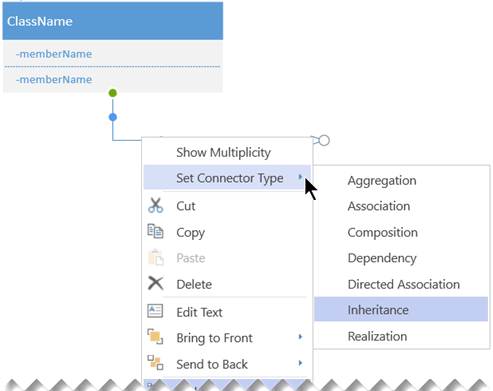

10.  Povežite dve obliki s povezovalniki UML, da predstavite odnose med oblikama. Če želite spremeniti vrsto relacij, z desno miškino tipko kliknite povezovalnik. V meniju » Nastavi vrsto povezovalnika « izberite želeno relacijo.

11.  Velikost oblike razreda, oštevilčenja ali vmesnika spremenite tako, da kliknete glavo oblike, da jo izberete, nato pa rumeno kontrolno točko (na desnem robu oblike) premaknete levo ali desno, da zmanjšate ali povečate širino oblike.
12.  Oblikam razreda lahko dodate polja s parametri in stereotipom tako, da izberete obliko, kliknete z desno tipko miške in izberete ustrezno možnost v pojavnem meniju.


Najprej ustvarite diagram in dodajte šablono razreda UML z oblikami, ki so skladne s standardom UML 2.5.

1. Odprite Visio za splet.
2. V bližini zgornjega desnega kota strani izberite »Več predlog«.
3. V galeriji se pomaknite navzdol do vrstice » Razred UML « približno na sredini strani.
   Prvi element v vrstici predstavlja prazno predlogo in spremljevalno šablono. Drugi elementi v vrstici so vzorčni diagrami z narisanimi oblikami za hiter začetek dela.
4. Kliknite poljuben element, če si želite ogledati večji predogled.
5. Ko najdete diagram, ki ga želite uporabiti, kliknite njegov gumb »Ustvari «.
   V brskalniku se odpre nov diagram s povezano šablono. Zdaj lahko začnete risati svoj diagram.
6. Oblike, ki jih želite vključiti v diagram, povlecite iz okna Oblike na stran. Če želite preimenovati oznake z besedilom, jih dvokliknite.
7. Če želite v obliko razreda, oštevilčenja ali vmesnika dodati več članov, povlecite obliko člana s plošče oblike na ustrezno obliko. Novega člana lahko dodate tudi tako, da z desno tipko miške kliknete obstoječega člana in izberete možnost za vstavljanje člana.

8.  Povežite dve obliki s povezovalniki UML, da predstavite odnose med oblikama. Če želite spremeniti vrsto relacij, z desno miškino tipko kliknite povezovalnik. V meniju » Nastavi vrsto povezovalnika « izberite želeno relacijo.

9.  Velikost oblike razreda, oštevilčenja ali vmesnika spremenite tako, da kliknete glavo oblike, da jo izberete, nato pa rumeno kontrolno točko (na desnem robu oblike) premaknete levo ali desno, da zmanjšate ali povečate širino oblike.
10.  Oblikam razreda lahko dodate polja s parametri in stereotipom tako, da izberete obliko, kliknete z desno tipko miške in izberete ustrezno možnost v pojavnem meniju.
