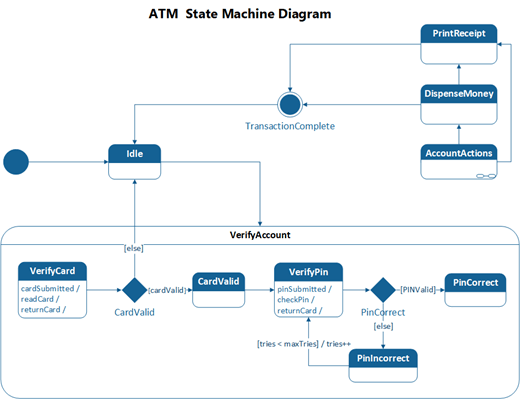

Ustvarite lahko diagram računalnika stanja UML, da pokažete vedenje dela zasnovanega sistema.
Kako se predmet odziva na dogodek, je odvisno od stanja, v katerem je ta predmet. Diagram stroja stanja opisuje odziv predmeta na zunanje dražljaje. Predmet je lahko računalniški program, naprava ali proces.
Najprej odprite diagram državnega računalnika UML , ki ga dobite s šablono računalnika stanja, na katerem so oblike, ki so skladne s standardom UML 2.5 ali 2.0, odvisno od vaše različice Visia.
- Zaženite Visio. Če pa je datoteka Nova že odprta, kliknite»Novadatoteka>«.
- V iskalno polje vnesite
UML state machine. - Izberite diagram računalnika s stanjem UML .
- V pogovornem oknu izberite metrične ali ameriškemerske enote.
- Izberite Ustvari.
- Diagram se odpre. Zraven diagrama bi moralo biti prikazano okno Oblike. Če ga ne vidite, pojdite v razdelek » Ogled>podoken opravil« in se prepričajte, da je izbrana možnost »Oblike «. Če ga še vedno ne vidite, kliknite gumb » Razširi okno z oblikami « na levi strani.
- Na zavihku Pogled se prepričajte, da je potrjeno polje Točke povezave. Tako se prikažejo točke povezave, ko začnete povezovati oblike.
- Oblike, ki jih želite vključiti v diagram, povlecite iz okna Oblike na stran. Če želite preimenovati oznake z besedilom, jih dvokliknite.
