Dodajte večkratne zapise v Visiov diagram UML, da določite količinsko razmerje med predmeti.
V tem članku
Nastavite vrednost večkratnosti
V Visiu v meniju »Datoteka« kliknite » Nova>programska oprema« in nato » Zapis zbirke podatkov UML«.
Izbirajte med metričnimi ali ameriškimi merskimi enotami ter kliknite Ustvari.
Iz šablone zapisa zbirke podatkov UML povlecite obliko entitete na stran za risanje.
Še eno obliko Entiteta povlecite na stran za risanje, da ustvarite drugo entiteto.
Obliko Relacija povlecite na stran za risanje, da ustvarite črto relacije.
Če želite povezati entitete, povlecite levi konec črte relacije do prve entitete in jo prilepite na atribut, točko povezave ali celotno entiteto. Povlecite drug konec črte relacije in ga prilepite na drugo entiteto.

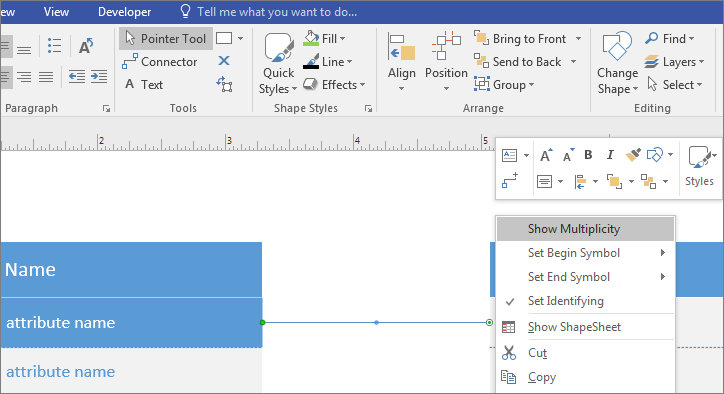

Z desno tipko miške kliknite obliko »Relacija « in nato kliknite »Pokaži večkratnost«.

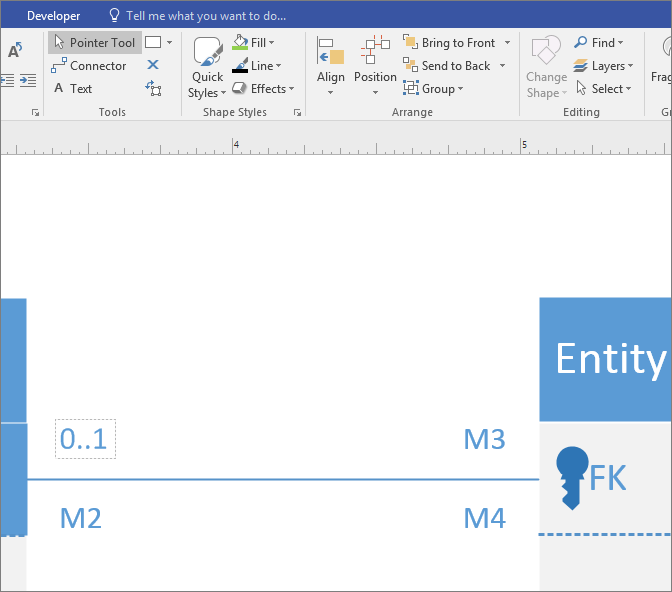

Kliknite prvo polje večkratnosti in vnesite vrednost.
V vsako polje vnesite vrednost večkratnosti. Z desno tipko miške kliknite neželena polja in izberite »Izbriši«.

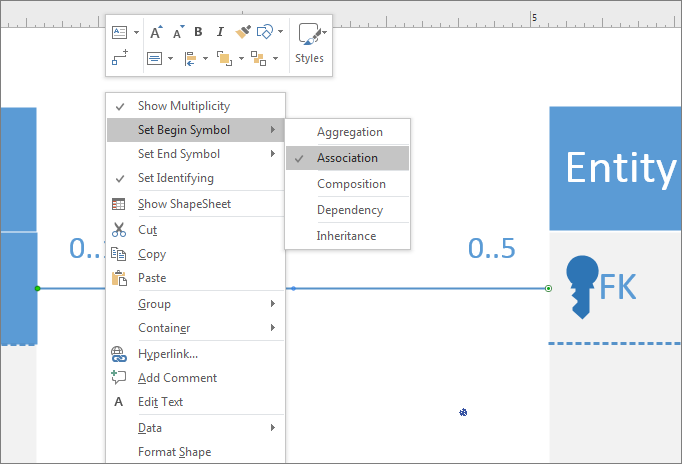

Nastavite simbole za zapis relacij UML na oba konca črte relacije:
- Z desno miškino tipko kliknite črto relacije, kliknite »Nastavi simbol za začetek« in izberite vrednost iz seznama.
- Z desno miškino tipko kliknite črto relacije, kliknite Nastavi simbol za konec in izberite vrednost iz seznama.
Spreminjanje videza zapisa UML
- Z desno tipko miške kliknite črto relacije in nato kliknite Oblikovanje oblike.
- Kliknite »Vrstica « v desnem podoknu, da razširite seznam.
- Spremenite barvo relacijske črte tako, da kliknete ikono ob možnosti »Barva« in izberete barvo.
- Kliknite Velikost začetka puščice ali Velikost konca puščice, če želite spremeniti velikost začetnega in končnega simbola.
- Besedilo dodate tako, da izberete črto relacije in vnesete besedilo.
