Använd korsfunktionella flödesscheman om du vill visa förhållandet mellan en affärsprocess och de funktionella enheter (till exempel avdelningar) som ansvarar för processen.
Simbanorna i flödesschemat representerar funktionella enheter, till exempel avdelningar eller befattningar. Varje form som representerar ett steg i processen placeras i simbanan för den funktionella enhet som ansvarar för det steget.
Obs
Om du använder Visio för webben bör du observera att korsfunktionella flödesscheman är tillgängliga i Visio abonnemang 1, men inte tillgängliga i Visio i Microsoft 365.
- Starta Visio.
- Välj Flödesschema i listan Kategorier.

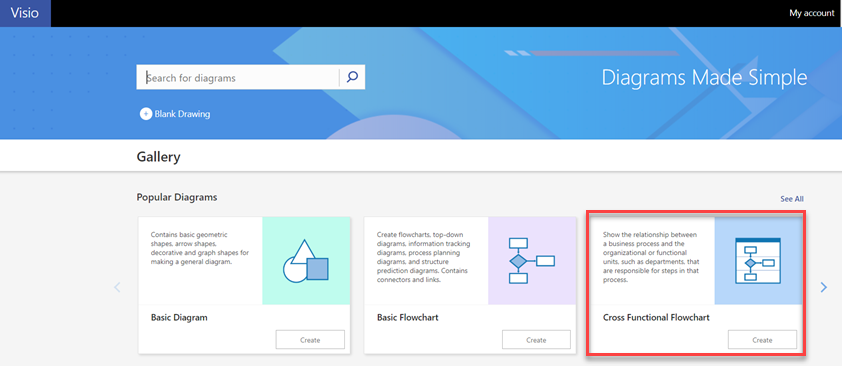

- Välj mallen Korsfunktionellt flödesschema och välj sedan Skapa.
- Om du uppmanas till det väljer du Vågrät eller Lodrät som orientering för simbanan och väljer OK. Du kan ändra orienteringen på fliken Korsfunktionellt flödesschema .
Mallen öppnas med simbanor som redan finns på sidan.
Obs
Du kan även automatiskt skapa ett korsfunktionellt flödesschema från Excel-baserade data med hjälp av ett datavisualiserardiagram. Mer information finns i Skapa ett datavisualiserardiagram.
Lägga till simbanor
Det finns flera sätt att lägga till simbanor i ett diagram:
- Högerklicka på en simbanerubrik och välj sedan Infoga "Simbana" före eller Infoga "Simbana" efter på snabbmenyn.
- Håll pekaren över ett hörn i en av simbanorna. Välj den lilla pilen för att infoga formen "simbana" som visas.
- Välj Simbana i gruppen Infoga på fliken Korsfunktionellt flödesschema. En simbana läggs till efter den markerade simbanan eller i slutet om ingen simbana har markerats.
- Dra en simbaneform från stencilen Korsfunktionellt flödesschema – former och släpp den där du vill att den ska visas.
Ändra texten
- Om du vill sätta en etikett för diagrammet och simbanorna markerar du en form som innehåller platshållartext och skriver etiketten.
- Om du vill flytta en etikett går du till fliken Start i gruppen Verktyg , väljer verktyget Textblock , markerar en etikett och drar den till en ny plats.
- Ändra etikettextens orientering genom att välja fliken Korsfunktionellt flödesschema och sedan Rotera banetikett i gruppen Design.
Ordna och gruppera former
- För att indikera faser i processen använder du Avgränsningslinjer från stencilen Former för korsfunktionellt flödesschema . Släpp en på simbanorna för att markera en fasändring (t.ex. flytta från milstolpe 1 till milstolpe 2). Om du vill ändra etiketten skriver du medan fasen är markerad.
- Använd Behållare om du vill lägga till en kantlinje runt grupper med relaterade figurer. Markera först de former som du vill gruppera och välj sedan Behållare i gruppen Diagramdelar på fliken Infoga och välj en behållare i galleriet.
Ordna om simbanorna
- Gå till fliken Start i gruppen Verktyg och välj verktyget Pekare.
- Markera rubriken för den simbana du vill flytta, så att simbanan markeras.
Pekaren ska visa ikonen Flytta. - Dra simbanan och släpp den där du vill ha den.
De former som finns i simbanan flyttas med den. Om du vill kontrollera om en form finns och inte bara finns under simbanan markerar du formen. Simbanan lyser med en liten markering om formen finns. Om det inte finns någon form men du vill att den ska finnas kan du flytta formen en aning så känner simbanan igen den.
Ta bort en simbana
- Markera rubriken för den simbana du vill ta bort och tryck på Delete. Alla former som finns i simbanan tas också bort.
