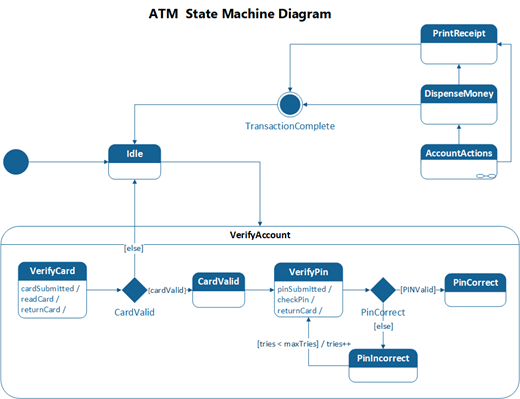

Du kan skapa ett UML-tillståndsdatordiagram för att visa beteendet hos en del av ett designat system.
Hur ett objekt reagerar på en händelse beror på vilket tillstånd objektet befinner sig i. Ett tillståndsdatordiagram beskriver ett objekts respons på yttre stimuli. Objektet kan vara ett datorprogram, en enhet eller en process.
Först öppnar du UML State Machine-diagrammet som levereras med en stencil för tillståndsdatorer med former som överensstämmer med standarden UML 2.5 eller 2.0, beroende på vilken version av Visio du har.
- Starta Visio. Om du redan har en fil öppen klickar du på Arkiv>nytt.
- I sökrutan skriver du
UML state machine. - Välj UML-tillståndsdatordiagrammet .
- I dialogrutan väljer du antingen Metriska enheter eller Am. enheter.
- Välj Skapa.
- Diagrammet öppnas. Du bör se fönstret Former bredvid diagrammet. Om du inte ser den går du till Visa>åtgärdsfönster och kontrollerar att Former är markerat. Om du fortfarande inte ser den klickar du på knappen Visa fönstret Former till vänster.
- Se till att kryssrutan bredvid Kopplingspunkter är markerad på fliken Visa. Då visas kopplingspunkter när du börjar koppla ihop former.
- Dra nu de former du vill ha med i diagrammet från fönstret Former till sidan. Om du vill byta namn på textetiketter dubbelklickar du på etiketterna.
