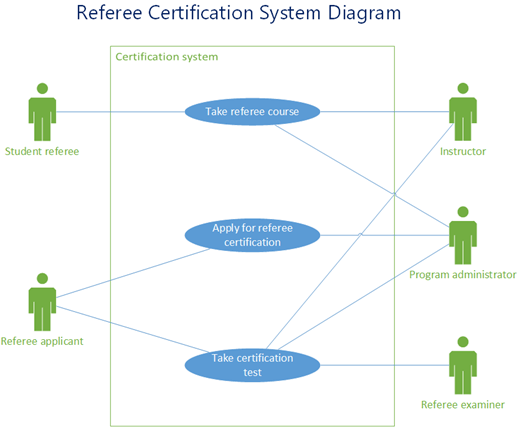

Du kan skapa ett UML-användningsfallsdiagram i Visio för att sammanfatta hur användare (eller aktörer) interagerar med ett system, till exempel ett program. En aktör kan vara en person, en organisation eller ett annat system.
Använd skiftlägesdiagram som visar systemets förväntade beteende. De visar inte i vilken ordning stegen utförs. (Använd ett sekvensdiagram för att visa hur objekt interagerar över tid.)
När systemgränsen definieras avgörs vad som anses vara externt eller internt för systemet.
En skådespelare representerar en roll som spelas av ett objekt utifrån. Ett objekt kan ha flera roller och representeras därför av flera aktörer.
En associering illustrerar aktörens deltagande i användningsfallet.
Ett användningsfall är en uppsättning händelser som inträffar när en aktör använder ett system för att slutföra en process. Vanligtvis är ett användningsfall en relativt stor process, inte ett enskilt steg eller en transaktion.
Skapa ett nytt användningsfallsdiagram
- Peka på Nytt på fliken Arkiv.
- i sökrutan skriver du
UML use case. - Välj UML Use Case i sökresultatet.
- Välj den tomma mallen eller något av de tre startdiagrammen i dialogrutan. (En beskrivning av var och en visas till höger när du markerar den.) Välj sedan metriska enheter eller AMERIKANSKA enheter.
- Välj Skapa.
- Diagrammet öppnas. Du bör se fönstret Former bredvid diagrammet. Stencilen UML Use Case är öppen i fönstret Former .
(Om du inte ser fönstret Former går du till Visa>Åtgärdsfönster och kontrollera att Former är markerat. Om du fortfarande inte ser den klickar du på knappen Visa fönstret Former till vänster.)
Lägga till ett undersystem i användningsfallsdiagrammet
- Dra formen Undersystem till ritningssidan. Delsystemet kan representera hela systemet eller en huvudkomponent.
- Dubbelklicka på formen Undersystem och skriv sedan ett nytt namn för den, eller tryck på Delete-tangenten för att ta bort det befintliga namnet. Klicka utanför formen på ritningssidan.
- Om du vill ändra storlek på undersystemet markerar du formen och drar sedan i ett markeringshandtag.
Lägga till figurer och kopplingar i diagrammet
Dra former för Använd gemener/VERSALER
gemener/VERSALER. Från stencilen UML Använd gemener/VERSALER och placera dem innanför undersystemgränsen och dra sedan figurerna Skådespelare
till utsidan av undersystemgränsen.Använd kopplingsformer för att ange relationer mellan former i diagrammet. Det finns fem kopplingar:
Kontakt Beskrivning Association
Visar förhållandet mellan en aktör och ett användningsfall. Beroende
Anger att ett användningsfall har ett samband mellan ett annat. Generalisering
Anger att ett användningsfall är ett specifikt sätt att uppnå mål för det allmänna användningsfallet. Inkluderar
Visar hur ett användningsfall är uppdelat i mindre steg. Utöka
Visar att ett användningsfall lägger till funktioner i ett annat. Exempel: Ange en relation mellan en aktör och ett användningsfall
- Dra en kopplingsform till ritningssidan i ett användningsfallsdiagram.
- Limma en ändpunkt i associationsformen mot en kopplingspunkt på en aktörsform . Limma den andra slutpunkten mot en kopplingspunkt på formen Använd gemener/VERSALER .
Se även
Mer information om hur du använder ärendediagram (och procedurer för att använda Microsoft Visual Studio för att skapa användningsfallsdiagram) finns i UML Use Case Diagrams: Guidelines.
