Verilerine göre şekilleri renklendirme

Uygulandığı Öğe
Visio Professional 2024 Visio Professional 2021 Visio Professional 2019 Visio Professional 2016

Visio Professional'da şekilleri, içerdikleri veri değerlerine göre renklendirebilirsiniz. Bu, değere göre renkveri grafiği olarak da bilinir. Renklendirme, çiziminizdeki şekillere veri aktardıktan sonra uygulanabilir.

Örneğin, aşağıdaki çizimde değeri “Kapalı” olan tüm bilgisayar şekilleri kırmızı renklidir. “Açık” olan bilgisayarlar yeşil renkle gösterilir.

Farklı renklerdeki bilgisayar şekilleri

Not

Visio'da “değere göre renklendirme” seçeneği veri "grafiği" olarak adlandırılsa da, bu seçenek şekillerin yanında başka “grafikler” veya simgeler göstermez. Bunun yerine, yalnızca şekillere verilerine göre renk dolgusu ekler.

Ayrıca, değer aralığına bağlı olarak farklı renk tonları da uygulayabilirsiniz. Aşağıdaki örnekte, bilgisayarlar değere göre renklendirilmiştir. Bunların rengi, işlenen CPU miktarlarına göre belirlenmiştir. Yüksek işlem miktarına sahip bilgisayarlar koyu kırmızıdır. Daha düşük işlem miktarı olanlar açık kırmızı, hatta beyazdır.

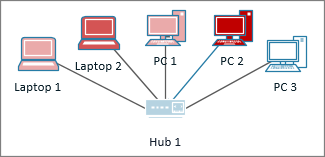

Farklı renklerdeki bilgisayarlar

Değere Göre Renklendir seçeneğini ayarlama

  1. Sağ tarafta Veri Grafiği Alanları bölmesinin açık olduğundan emin olun. Açık değilse, Veri sekmesinde Veri Grafiği Alanları onay kutusunu tıklayarak seçin.
    Veri sekmesi, Veri Grafiği Alanları onay kutusu

  2. Aşağıdakilerden birini yapın:

    • Sayfadaki tüm şekilleri değiştirmek istiyorsanız, diyagramda boş bir alana tıklayarak seçili durumda olabilecek şekillerin seçimini kaldırın.
    • Sayfada yalnızca seçili şekilleri değiştirmek istiyorsanız, bir veya birden çok şekli tıklayarak seçin.

  3. Veri Grafiği Alanları bölmesinde, renklendirmeyi uygulamak istediğiniz veri alanını belirleyin.

  4. Aynı bölmede, değiştirmek istediğiniz alanda onay işareti bulunduğundan ve bu alanı seçtiğinizi gösterecek şekilde maviyle vurgulandığından emin olun:
    Veri Grafiği Alanları bölmesi, Tamamlanan % alanı işaretli ve seçili

  5. Veri sekmesinde, Veri Grafiği galerisinin en altındaki aşağı oka tıklayın.
    Veri sekmesi, Veri Grafiği Galerisi Düğmesi

  6. Değere Göre Renklendir alanında aşağıdakilerden birini seçin:

    • Benzersiz değerler için Bu Değere Göre Renk düğmesi , "Açık", "Kapalı", "Yolda", "İzi Kapalı" gibi metin değerlerine sahip alanlara yöneliktir. Yukarıdaki süreçte, metin içeren bir alan seçtiyseniz bu seçeneği belirtin.
    • Sayı aralığı için Bu Değere Göre Renklendir düğmesi , yüzdeler veya tutarlar gibi sayısal değerlere sahip alanlara yöneliktir. Yukarıdaki süreçte, sayı içeren bir alan seçtiyseniz bu seçeneği belirtin.

Renklendirmeyi yapılandırma

Renk uyguladıktan sonra, verilerinizi düzgün bir şekilde göstermeleri için renkleri yapılandırmanız gerekebilir.

  1. 1-4 arası adımları izleyin.

  2. Veri sekmesinde Yapılandır'a tıklayın.
    Veri sekmesi, Yapılandır düğmesi

  3. Aşağıdakilerden birini yapın:

    • Bu seçeneği belirlediyseniz: Benzersiz değerler için Değere Göre Renk düğmesi , içeri aktarılan verilerinizdeki olası değerlerin her biri için bir Dolgu Rengi seçin. Şekil metninin de değiştirilmesini istiyorsanız, Metin Rengi'ni seçin.
      Açık ve Kapalı için renk atama menüleri
    • Sayı aralığı için şu seçeneği belirlediyseniz: Değere Göre Renk düğmesi , her dolgu renginin bir aralığı olduğunu görürsünüz. Aralığın altı Değer 1 ve üstü de Değer 2 ile belirtilir. Aralıkların her biri için bir Dolgu rengi seçin. Şekil metninin de değiştirilmesini istiyorsanız, Metin Rengi'ni seçin.

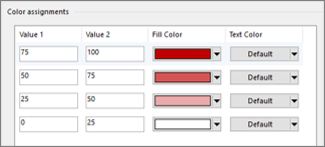

      Sayı aralıkları için renk atama menüleri

  4. Değerlerden herhangi birini düzeltmek isterseniz, bunu Değer sütunlarında yapabilirsiniz.

  5. Başka renk atamaları eklemek isterseniz, sağ taraftaki Ekle'ye tıklayın, yeni değerleri yazın ve bu değerler için renk seçin.

  6. Renk atamalarından herhangi birini kaldırmak isterseniz, sağ taraftaki Sil'e tıklayın.
