Діаграма "Сонячне проміння" ідеально підходить для відображення ієрархічних даних. Кожен рівень ієрархії представлений у вигляді одного кільця або кола, причому внутрішнє коло – це вершина ієрархічної структури. Ієрархічна секторна діаграма без будь-яких ієрархічних даних (тобто з одним рівнем категорій) схожа на кільцеву діаграму. Проте діаграма "Сонячне проміння" з кількома рівнями категорій показує, як зовнішні кільця пов’язані з внутрішніми. Діаграма "Сонячне промування" найефективніша, щоб показати, як одне кільце розбито на його частини, а інший тип ієрархічної діаграми – деревовидну карту– ідеально підходить для порівняння відносних розмірів.
Створення діаграми "Сонячне проміння"
Виберіть дані.

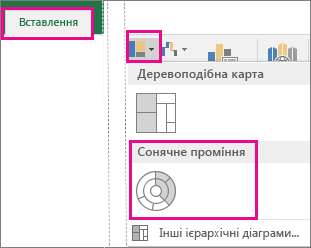

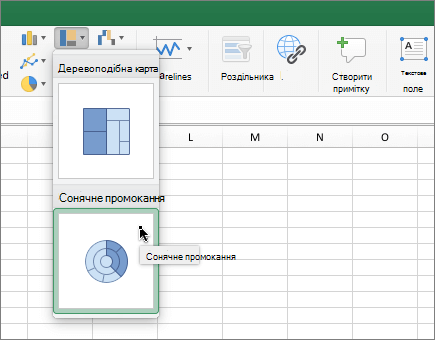

Натисніть кнопку Вставити>ієрархічне меню ієрархічної діаграми>.
Щоб створити діаграму сонячного промування, можна також скористатися вкладкою Усі діаграми в розділі Рекомендовані діаграми , хоча діаграму "Сонячне промання" рекомендовано використовувати, лише якщо пусті клітинки наявні в ієрархічній структурі. (натисніть кнопку "Вставити">Рекомендовані діаграми>Вкладка "Усі діаграми")
Порада.
На вкладках Chart Design (Конструктор діаграми ) і Format (Формат ) можна настроїти вигляд діаграми. Якщо ці вкладки не відображаються, клацніть будь-де на діаграмі Сонячне промування, щоб відобразити їх на стрічці.
