Створення діаграми Венна

У програмах Excel, Outlook, PowerPoint і Word можна створити рисунок SmartArt із використанням макета діаграми Венна. Діаграми Венна ідеально підходять для ілюстрації подібностей і відмінностей між кількома різними групами або поняттями.

Огляд діаграм Венна

У діаграмі Венна для ілюстрування подібностей, відмінностей і зв’язків між поняттями, ідеями, категоріями та групами використовуються круги, які перекриваються. Перекриті частини кругів представляють подібності між групами, а частини, що не перекриваються, – відмінності.

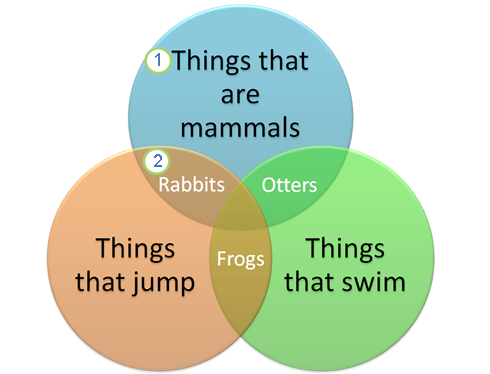

1 Кожну велику групу представлено одним із кругів.

2 Кожна область перекриття представляє подібності між двома великими групами або меншими групами, які належать до двох великих груп.

У цій статті

Створення діаграми Венна

1. На вкладці Вставлення у групі Ілюстрації натисніть кнопку SmartArt.


2. У колекції Вибір рисунка SmartArt виберіть категорію Зв’язок, виберіть макет діаграми Венна (наприклад, Проста Венна) і натисніть кнопку OK.



Додавання тексту до діаграми Венна

Додавання тексту до основних кругів

1. Виберіть фігуру в рисунку SmartArt.

2. Виконайте одну з наведених нижче дій.

   • В області тексту клацніть напис [Текст] і введіть текст (або виділіть маркер і введіть текст).
   • Скопіюйте текст з іншого розташування або програми, клацніть напис [Текст] в області тексту та вставте скопійований текст.
   • Клацніть круг у рисунку SmartArt і введіть текст.

   Примітка.

   Якщо область тексту не відображається, її можна відкрити, клацнувши елемент керування на лівій стороні рисунка SmartArt.



Додавання тексту до частин кругів, що перекриваються

Не можна додати текст до частин діаграми Венна, що перекриваються, з області тексту. Натомість можна вставити текстові поля та розмістити їх над областями перекриття.

В Excel, Outlook і Word:

1. На вкладці Вставлення у групі Текст:

   • у програмі Excel натисніть кнопку Текстове поле;
   • у програмі Outlook натисніть кнопку Текстове поле та виберіть пункт Накреслити текстове поле;
   • у програмі Word натисніть кнопку Текстове поле та в нижній частині колекції виберіть пункт Накреслити текстове поле.

2. Потім виконайте наведені нижче дії.

   • Клацніть усередині круга, що перекривається, і перетягніть вказівник миші. Накресліть текстове поле потрібного розміру.

   • Щоб додати текст, клацніть усередині поля та введіть текст.

   • Щоб змінити колір тла з білого на колір круга, що перекривається, клацніть текстове поле правою кнопкою миші та виберіть пункт Формат фігури.

   • В області Формат фігури в розділі Заливка виберіть пункт Без заливки.

   • Щоб видалити лінії навколо текстового поля, відкрийте розділ Лінія в області Формат фігури, коли текстове поле все ще виділено, і виберіть пункт Без ліній.

     Примітка.

     • Щоб розташувати текстове поле, клацніть його, а потім, коли вказівник перетвориться на перекреслену стрілку ( ), перетягніть текстове поле в потрібне місце.
     • Щоб відформатувати текст у текстовому полі, виділіть текст, а потім на вкладці Основне в групі Шрифт застосуйте потрібні параметри форматування.

У PowerPoint:

1. На вкладці Вставлення у групі Текст натисніть кнопку Текстове поле.
2. Клацніть усередині круга, що перекривається, і перетягніть вказівник миші. Накресліть текстове поле потрібного розміру.
3. Щоб додати текст, клацніть усередині поля та введіть текст.

Додавання або видалення кругів на діаграмі Венна

1. Клацніть наявний круг, найближчий до місця, де потрібно додати новий круг.

2. На контекстній вкладці Знаряддя для рисунків SmartArt виберіть вкладку Конструктор, а потім у групі Створення рисунка клацніть стрілку поруч із кнопкою Додати фігуру.

   Якщо вкладки Знаряддя для рисунків SmartArt або Конструктор не відображаються, переконайтеся, що рисунок SmartArt виділено. Щоб відкрити вкладку Конструктор, можна двічі клацнути рисунок SmartArt.

3. Виконайте одну з наведених нижче дій.

   • Щоб вставити круг після виділеного круга так, щоб він перекривав виділений круг, виберіть команду Додати фігуру після.
   • Щоб вставити круг перед виділеним кругом так, щоб він перекривав виділений круг, виберіть команду Додати фігуру перед.

Переміщення кругів на діаграмі Венна

• Щоб перемістити круг, клацніть його, а потім перетягніть до нового розташування.
• Щоб перемістити круг дуже дрібними кроками, натискайте клавіші зі стрілками на клавіатурі, утримуючи натиснутою клавішу Ctrl.

Змінення макета діаграми Венна

1. Клацніть правою кнопкою миші діаграму Венна, яку потрібно змінити.

2. Виберіть варіант макета на вкладці Конструктор у групі Макети на контекстній вкладці Знаряддя для рисунків SmartArt. Під час наведення вказівника миші на варіант макета рисунок SmartArt змінюється та відображається попередній перегляд рисунка з цим макетом. Виберіть потрібний макет.

   • Щоб показати перекриття зв’язків у послідовності, виберіть макет Лінійний Венна.

   • Щоб показати перекриття зв’язків і підкреслити зростання або градацію, виберіть макет Нормована Венна.

   • Щоб показати перекриття зв’язків і зв’язок із центральною ідеєю, виберіть макет Радіальна Венна.


Змінення кольорів діаграми Венна

Щоб швидко надати рисунку SmartArt ефектного та професійного вигляду, можна змінити кольори діаграми Венна. Крім того, можна додати ефекти, наприклад світіння, згладжування або об’ємні ефекти.

До кругів рисунка SmartArt можна застосувати поєднання кольорів, які походять від кольорів теми.

Клацніть рисунок SmartArt, колір якого потрібно змінити.

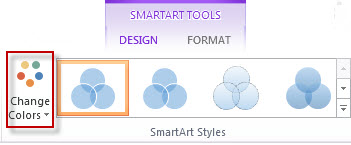

• На контекстній вкладці Знаряддя для рисунків SmartArt виберіть вкладку Конструктор, а потім у групі Стилі SmartArt натисніть кнопку Змінити кольори.

  Якщо вкладки Знаряддя для рисунків SmartArt або Конструктор не відображаються, переконайтеся, що рисунок SmartArt виділено.

Змінення кольору лінії або стилю межі круга

1. На рисунку SmartArt клацніть правою кнопкою миші межу круга, яку потрібно змінити, і виберіть пункт Формат фігури.

2. Якщо потрібно, в області Формат фігури клацніть стрілку біля заголовка Лінія (відобразяться всі параметри) і виконайте одну з наведених нижче дій.

   • Щоб змінити колір межі круга , клацніть , а потім виберіть потрібний колір.
   • Щоб змінити стиль лінії межі круга, виберіть потрібні стилі ліній, наприклад Прозорість, Товщина або Тип штриха.

Змінення кольору тла круга на діаграмі Венна

Клацніть рисунок SmartArt, який потрібно змінити.

1. Клацніть правою кнопкою миші межу круга та виберіть пункт Формат фігури.

2. В області Формат фігури в розділі Заливка виберіть пункт Суцільна заливка.

3. Виберіть пункт , а потім виберіть потрібний колір.

   • Щоб змінити колір тла, якого немає в кольорах теми, натисніть кнопку Інші кольори, а потім виберіть потрібний колір на вкладці Standard або змішайте власний колір на вкладці Спектр. Настроювані кольори та кольори на вкладці Standard не оновлюються, якщо згодом змінити тему документа.
   • Щоб підвищити рівень прозорості фігур на діаграмі, перемістіть повзунок Прозорість або введіть потрібне число в полі поруч із повзунком. Відсоток прозорості можна змінювати від 0 % (повністю непрозорі, значення за замовчуванням) до 100 % (повністю прозорі).

Застосування стилю SmartArt до діаграми Венна

Стиль SmartArt – це поєднання різноманітних ефектів, наприклад стилю ліній, рельєфу або об’ємного обертання, які можна застосовувати до кругів у рисунку SmartArt для створення унікального вигляду.

Клацніть рисунок SmartArt, який потрібно змінити.

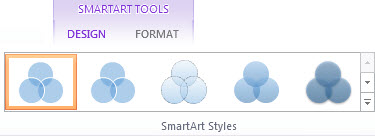

• На контекстній вкладці Знаряддя для рисунків SmartArt виберіть вкладку Конструктор, а потім у групі Стилі SmartArt виберіть потрібний стиль SmartArt.

  Щоб переглянути інші стилі SmartArt, натисніть кнопку Додатково
