Огляд перетинів сполучних ліній
Сполучні лінії на сторінці можуть перетинатися як прямі лінії або можуть застосовуватися як переходи. Перетини ліній можна відобразити або приховати на поточній сторінці креслення. Також можна налаштувати переходи, стиль стрибка, а також розміри горизонтального та вертикального стрибка.
| Сполучні лінії з перетинами | Сполучні лінії без перетинів |
|---|---|
|
|
Відображення або вилучення перетинів сполучних ліній
Змінюючи схему та додаючи додаткові фігури, ви можете створювати переходи між лініями, коли сполучні лінії перетинаються. Перетини ліній можна відобразити або вилучити.
На стрічці виберіть Конструктор. У групі Макет клацніть Сполучні лінії й зробіть ось що:
Щоб відобразити перетини ліній, виберіть Відображати переходи між лініями.
Щоб вилучити перетини ліній, зніміть прапорець Відображати переходи між лініями.
Настроювання параметрів перетину ліній
Настроювання перетинів ліній для поточної сторінки креслення
На вкладці " Конструктор " виберіть запускач діалогових вікон "Параметри сторінки ".

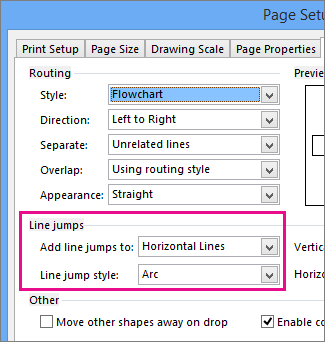

У діалоговому вікні " Параметри сторінки " перейдіть на вкладку "Макет і сполучення ", а потім у розділі "Перетини ліній" установіть параметри й розміри.
Параметр Додати перетини ліній до дає можливість визначити, які лінії перетинаються. Наприклад, можна призначити перетини для всіх горизонтальних ліній або для останньої доданої лінії.
За допомогою параметра Стиль перетину ліній можна задати фігуру для перетину, наприклад гладку дугу, розрив, квадрат або багатосторонню дугу.
Скористайтеся повзунком або введіть відповідні числа в полях Розмір по вертикалі та Розмір по горизонталі, щоб указати розмір перетину ліній для вертикальної та горизонтальної сполучної лінії.
Натисніть кнопку "Застосувати" або "OK".
Видалення перетинів ліній із креслення
На вкладці " Конструктор " виберіть запускач діалогових вікон "Параметри сторінки ".
Перейдіть на вкладку "Макет і сполучення ".
У розділі Перетини ліній у списку Додати перетини ліній до виберіть пункт немає.
Натисніть кнопку "Застосувати" або "OK".
