使用 SmartArt 建立流程圖

流程圖顯示工作或程序中的連續步驟。 有許多不同的 SmartArt 版面配置可讓您用來說明流程中的步驟，包括可包含圖片的版面配置。

本文說明如何建立包含圖片的流程圖。 您可以使用本文所述的方法來建立或變更幾乎任何 SmartArt 圖形。 請嘗試不同的版面配置，達到您想要的成果。

您想要做什麼？

• 使用圖片建立流程圖
• 在流程圖中新增或刪除方塊
• 在流程圖中移動方塊
• 變更流程圖的色彩
• 將 SmartArt 樣式套用至流程圖
• 在流程圖中加上動畫效果

使用圖片建立流程圖

1. 在 [插入] 索引標籤上，按一下 [圖例] 群組中的 [SmartArt]。

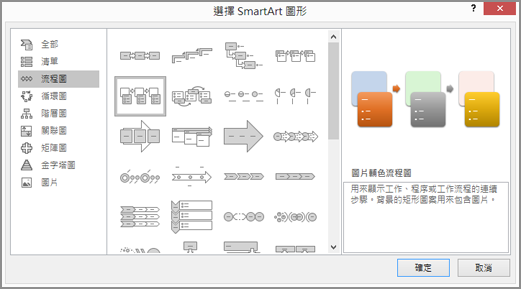

2. 在 [選擇 SmartArt 圖形] 圖庫中，按一下 [流程圖]，然後按兩下 [圖片輔色流程圖]。


3. 若要新增圖片，請在您要新增圖片的方塊中，按一下圖片圖示 圖片 ，選取要在圖表中顯示的圖片，然後按一下 [插入]。

4. 若要輸入文字，請執行下列其中一項操作：

   • 按一下 [文字窗格] 中的 [文字]，然後輸入文字。

     注意

     如果看不到 [文字窗格]，請按一下 [設計 ] 索引標籤上的 [ 文字窗格]。

   • 從其他位置或程式複製文字，然後按一下 [文字窗格] 中的 [文字]，再貼上文字。

   • 按一下 SmartArt 圖形中的方塊，然後輸入文字。

     注意

     為求最佳效果，請在新增所有想要的方塊後才使用這個選項。

在流程圖中新增或刪除方塊

新增方塊

1. 按一下要新增方塊的 SmartArt 圖形。

2. 按一下最接近要新增方塊之位置的現有方塊。

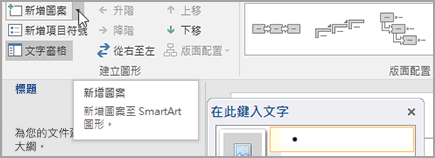

3. 在 [ 設計 ] 索引標籤 (或 SmartArt [設計] 索引標籤) 上，於 [ 建立圖形 ] 群組中，按一下 [新增圖形] 旁的箭號。

   如果您沒有看到 [ 設計] 索引標籤 (或 [SmartArt 設計 ] 索引標籤) ，請確定您已選取 SmartArt 圖形。

4. 請執行下列其中一項操作：

   • 若要將方塊插入到所選取方塊的同一層級，但接續在該方塊後，請按一下 [新增後方圖案]。
   • 若要將方塊插入到所選取方塊的同一層級，但置於在該方塊前，請按一下 [新增前方圖案]。

當您需要在流程圖中新增方塊時，請嘗試將方塊新增到選取方塊的前面或後面，以確認您想要的新方塊放置位置。

從 [文字] 窗格新增方塊

1. 將游標置於要新增方塊處的文字開頭。
2. 在新方塊中輸入您想要的文字，按 ENTER，接著若要將新方塊縮排，請按 TAB，或者若要建立負值縮排，請按 SHIFT+TAB。

刪除方塊

• 若要刪除方塊，請按一下欲刪除方塊的框線，然後按 DELETE。

在流程圖中移動方塊

• 若要移動方塊，請按一下該方塊，然後將它拖曳到新的位置。
• 若要非常小幅度地移動方塊，請按住 CTRL，同時按下鍵盤上的方向鍵。

變更流程圖的色彩

若要讓 SmartArt 圖形快速具有精心設計的外觀與修飾，您可以針對流程圖變更色彩或套用 SmartArt 樣式。 您也可以新增效果，例如光暈、柔邊或立體效果。 而且您可以在 PowerPoint 簡報的流程圖中加上動畫效果。

套用佈景主題色彩

1. 按一下要變更色彩的 SmartArt 圖形。

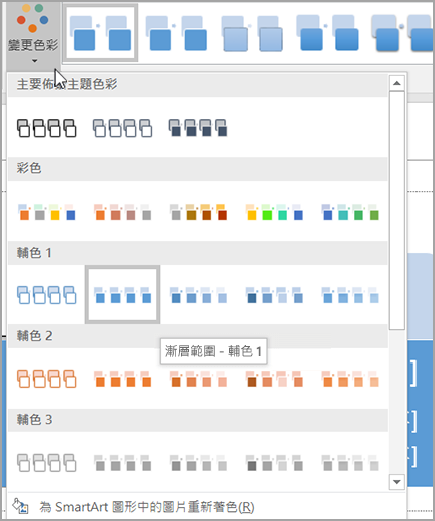

2. 在 [ 設計 ] 索引標籤 (或 [SmartArt 設計 ] 索引標籤) 上，按一下 [SmartArt 樣式] 群組中的 [ 變更色彩]。

   如果您沒有看到 [ 設計 ] 索引標籤 (或 [SmartArt 設計] 索引標籤) ，請確定您選取了 SmartArt 圖形。
3. 按一下想要的色彩組合。


變更流程圖中方塊的背景樣式或色彩

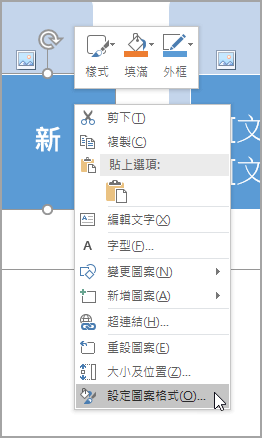

1. 在 SmartArt 圖形中，以滑鼠右鍵按一下您要變更的方塊，然後按一下 [設定圖案格式]。

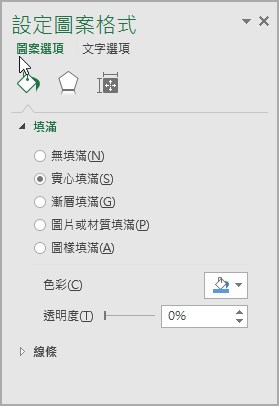

2. 若要變更填滿樣式，請在 [圖案格式] 窗格中，按一下 [填滿] 旁邊的箭號以展開清單，然後選擇下列選項：

   • [無填滿]
   • [實心填滿]
   • [漸層填滿]
   • [圖片或材質填滿]
   • [圖樣填滿]



3. 按一下 [ 色彩 ]，然後從圖庫中選取色彩。

4. 若要指定可以看透背景色彩的程度，請移動 [透明] 滑桿，或是在滑桿旁的方塊中輸入數字。 您可以變更透明度百分比，從 0% (完全不透明，為預設值) 到 100% (完全透明)。

變更方塊框線的樣式或色彩

1. 在 SmartArt 圖形中，以滑鼠右鍵按一下您要變更的方塊，然後按一下 [設定圖案格式]。


2. 若要變更方塊框線的色彩，請在 [格式圖形 ] 窗格中，按一下 [ 線條 ] 旁的箭號來展開清單，然後從可用的選項中選擇，包括：

   • [無線條]、[實心線條] 或 [漸層線條]
   • [色彩]
   • [透明度] (使用 [透明度] 滑動控制項或輸入百分比)
   • [寬度] (以像素為單位)
   • [複合類型]
   • [虛線類型]
   • [端點類型]



將 SmartArt 樣式套用到流程圖

SmartArt 樣式是多種效果 (例如線條樣式、浮凸或立體) 的組合，您可以將之套用至 SmartArt 圖形中的方塊，以創造獨特且專業設計的外觀。

1. 按一下要變更 SmartArt 樣式的 SmartArt 圖形。

2. 在 [ 設計 ] 索引標籤 (或 [SmartArt 設計] 索引標籤) 上，於 [SmartArt 樣式 ] 群組中，按一下您想要的樣式。

   若要查看更多 SmartArt 樣式，請按一下 [更多 ] 按鈕 。
   如果您沒有看到 [設計] 索引標籤，請確認您已選取 SmartArt 圖形。

   注意

   • 您將指標放在縮圖上時，可以看到 SmartArt 樣式如何影響 SmartArt 圖形。
   • 您也可以藉由移動方塊、調整方塊大小、新增填滿或效果，以及新增圖片來自訂 SmartArt 圖形。

在 PowerPoint) (為流程圖製作動畫

如果您使用的是 PowerPoint，您可以在流程圖中加上動畫效果來強調每個方塊。

1. 按一下您要加上動畫效果的 SmartArt 圖形。

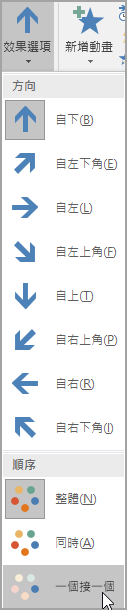

2. 在 [動畫 ] 索引標籤的 [動畫 ] 群組中，按一下 [ 效果選項]，然後按一下 [ 逐一 (]，或者在某些版本中，選取動畫，然後選取 [ 效果選項] ，然後選擇順序) 。
