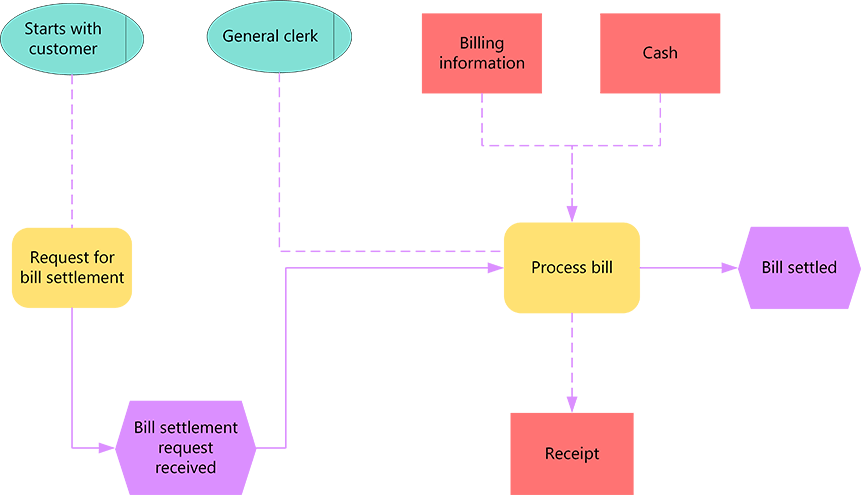

事件驅動流程鏈 (EPC) 圖說明了業務流程工作流程，是SAP R/3商業工程建模概念的重要組成部分。 EPC 圖表使用圖形符號來展示業務流程的控制流程結構，作為事件與功能的鏈條。 使用 Visio 中的 EPC 圖表 範本或圖形，建立您業務流程的高階視覺化模型。
EPC 圖中使用的構成單元包括：
- 函數，是圖中的基本建構單元。 每個函式對應執行的活動。
- 事件發生在函式執行前或之後，或兩者同時發生。 功能由事件連結。
- 連結者，連結活動與事件。 連接器有三種類型：AND、OR 以及 XOR) (exclusive OR。
完成後，你可以用EPC圖作為SAP R/3系統建模的參考。
建立EPC圖
開啟 Visio。
請從 EPC 圖表 範本（可在 商業 類別中找到）建立新圖表。
從 EPC 圖表形狀中，將你想代表商業流程的圖形拖曳到圖紙頁面。
連接這些形狀：
將樣板圖形拖曳至繪圖頁面，然後放在另一個圖形附近。
一邊按住滑鼠按鈕，一邊將滑鼠指標移到藍色三角形上。 三角形隨即會變成深藍色。
放開滑鼠按鈕。 圖形會置於繪圖頁面上方，且連接器會新增並黏附至這兩個圖形。
秘訣
要反轉連接器箭頭的方向，你可以點擊 「反轉端頭 」指令來反轉連接器的端點。 要做到這點，你必須先在色帶上加上 「反轉結束」 指令。 欲了解更多資訊，請參閱 「反轉連接箭頭方向」。
要將文字加入形狀，選取它，然後輸入。 打完字後，點擊文字區塊外。
注意
- 要編輯文字，雙擊形狀，將游標放在想更改文字的位置，然後必要時再編輯。
- 要將形狀超連結到支援文件或說明文件，請右鍵點擊該形狀並選擇 超連結。
- 要將多個形狀垂直或水平對齊，先選擇你想要對齊的形狀，然後在 主 頁標籤中點選 對齊 並選擇選項。
- 要定期分配三個或以上的形狀，請選擇這些形狀，然後在 主頁 標籤中點選 「位置 」，並選擇三個「分布」選項之一。
