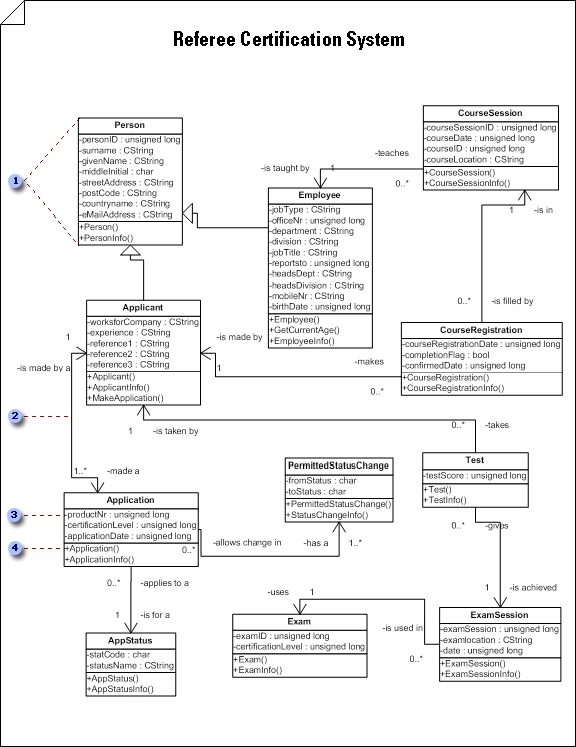

استخدم رسما تخطيطيا للبنية الثابتة لإظهار طريقة عرض ثابتة لفئات النظام وسماتها وأساليبها والعلاقات بين العناصر. يقدم نظرة عامة على التطبيق.
لإضافة سمات وعمليات وخصائص أخرى إلى أشكال الفئة، انقر نقرا مزدوجا فوق شكل لفتح مربع الحوار خصائص فئة UML .
انقر نقرا مزدوجا فوق اقتران لإضافة زخرفات، مثل التعدد والتنقل.
بالإضافة إلى الاسم والنوع الموضحين هنا، يمكن أن تتضمن السمات أيضا الرؤية والقيمة الأولية وتحديد ما إذا كان النطاق فئة أو مثيلا.
حدد معلمات العملية بالكامل في رسم تخطيطي عندما تريد توصيل مواصفات البرمجة التفصيلية.
هام
لا يتوفر الرسم التخطيطي للبنية الثابتة UML في Visio 2013 والإصدارات الأحدث. للحصول على معلومات، راجع رسومات UML التخطيطية في Visio.
بدء رسم تخطيطي للبنية الثابتة
حدد ملف>جديد.
ضمن فئات القالب، انقر فوق البرامج وقاعدة البيانات، ثم انقر فوق رسم تخطيطي لنموذج UML.
في طريقة عرض الشجرة، انقر بزر الماوس الأيمن فوق الحزمة التي تريد تضمين الرسم التخطيطي للبنية الثابتة فيها، وأشر إلى جديد، وانقر فوق رسم تخطيطي للبنية الثابتة.
تظهر صفحة فارغة، ويصبح استنسل بنية UML الثابتة هو الاستنسل الأعلى. تعرض مساحة العمل "بنية ثابتة" كعلامة مائية. تتم إضافة أيقونة تمثل الرسم التخطيطي إلى طريقة عرض الشجرة.ملاحظة
إذا لم تكن طريقة عرض الشجرة مرئية، فأشر إلى عرض في قائمة UML ، ثم انقر فوق مستكشف النماذج.
اسحب أشكال الفئات أو الكائنات إلى صفحة الرسم لتمثيل الفئات أو العناصر التي تريد تضمينها في الرسم التخطيطي للبنية الثابتة للفئة أو النموذج المفاهيمي.
العمل مع الفئات والكائنات في الرسومات التخطيطية للبنية الثابتة UMLانقر نقرا مزدوجا فوق كل شكل لفتح مربع الحوار خصائص UML الخاص به، حيث يمكنك إضافة السمات والعمليات والخصائص الأخرى.
انقر بزر الماوس الأيمن فوق كل فئة أو شكل عنصر، ثم انقر فوق خيارات عرض الشكل لتحديد الخصائص التي سيتم عرضها على الشكل وحجرات الشكل التي يجب منعها (مثل السمات والعمليات ومعلمات القالب).
الإشارة إلى العلاقات بين الفئات والعناصر باستخدام أشكال الاقتران أو الارتباط أو التبعية أو التعميم أو التكوين .
العمل مع الاقترانات في الرسومات التخطيطية للبنية الثابتة UML
العمل مع التبعيات في الرسومات التخطيطية للبنية الثابتة UML
العمل مع التعميمات في الرسومات التخطيطية للبنية الثابتة UML
العمل مع الارتباطات في الرسومات التخطيطية للبنية الثابتة UMLانقر نقرا مزدوجا فوق كل شكل علاقة (اقتران أو ارتباط أو تبعية أو تعميم أو تكوين) لفتح مربع الحوار خصائص UML الخاص به، حيث يمكنك إضافة زينات نهاية الاقتران والخصائص الأخرى.
إنشاء علاقة تحقق بين عنصرين في رسم تخطيطي للبنية الثابتة UML
- في رسم تخطيطي للبنية الثابتة، انقر بزر الماوس الأيمن فوق أي شكل فئة (فئة أو فئة ذات معلمات أو أداة مساعدة أو MetaClass)، وانقر فوق خيارات عرض الشكل، ثم ضمن خيارات عامة، حدد ارتباط التحقيق.
- لصق
لرابط التحقيق على شكل فئة إلى
على الواجهة أو الفئة أو عنصر آخر.
