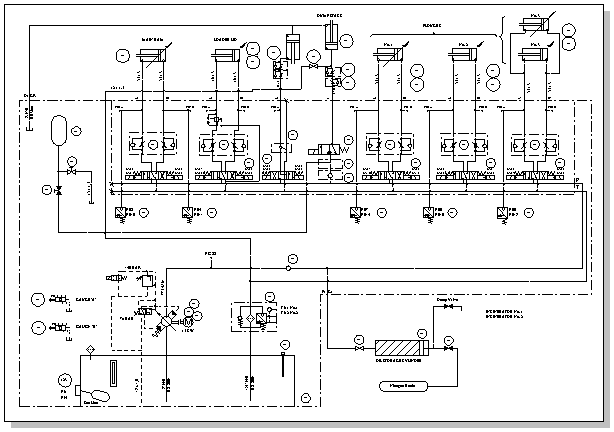

يمكنك إنشاء رسومات تخطيطية للطاقة السلسة في Visio Professional أو Visio (النظام 2) لتوثيق أنظمة التحكم الهيدروليكية أو التي تعمل بالهواء المضغوط، مثل تلك المستخدمة في أنظمة التشغيل التلقائي للمصانع أو الآلات الثقيلة أو أنظمة تعليق السيارات.
انقر فوق قوالب>هندسة> طاقة >السوائلإنشاء.
يفتح هذا النوع من الرسم صفحة رسم بلا مقياس في اتجاه أفقي
. ويمكنك تغيير هذا الإعداد في أي وقت.اسحب أشكال المعدات والصمامات إلى صفحة الرسم.
يمكنك تكوين أشكال عديدة بالنقر بزر الماوس الأيمن فوقها.قم بتوصيل المكونات باستخدام صورة
أداة الموصل أو أشكال الموصلات.
استخدام أداة الموصل- على علامة التبويب الصفحة الرئيسية ، في المجموعة "أدوات "، انقر فوق موصل.
- قم بالسحب من نقطة اتصال على الشكل الأول إلى نقطة اتصال على الشكل الثاني.
لمزيد من المعلومات حول استخدام الموصلات، راجع "إضافة الموصلات بين الأشكال".
استخدام أشكال الموصلات
- اسحب شكل موصل إلى صفحة الرسم.
- ضع نقطة بداية الموصل على الشكل الأصلي (الشكل الذي تتصل منه). ضع نقطة نهاية الموصل على الشكل التابع (الشكل الذي تقوم بالتوصيل به).
- على علامة التبويب الصفحة الرئيسية ، في المجموعة "أدوات "، انقر فوق
يمكنك إضافة نص إلى الأشكال عن طريق تحديد الشكل والكتابة.
تحتوي معظم الأشكال السلسة على مقبض تحكم يمكنك سحبه لتغيير موضع النص.أضف وسائل شرح وملاحظات مرجعية أخرى. لمزيد من المعلومات، راجع إضافة تعليق إلى رسم تخطيطي باستخدام وسائل الشرح.
يمكن أن تحتوي الأشكال على بيانات الشكل. يمكنك إدخال بيانات الشكل وإضافة بيانات جديدة إلى شكل. لتنفيذ هذا الإجراء:
- انقر بزر الماوس الأيمن فوق الشكل وحدد>بيانات شكل البيانات.
- في الجزء بيانات الشكل ، انقر في كل حقل بيانات واكتب قيمة أو حددها.
