تحرير خطوط الموصل أو الأسهم أو النقاط

ماذا تريد أن تفعل؟

تحويل الموصلات إلى موصل منحنٍ أو بشكل زاوية قائمة أو مستقيم

يمكنك إما تغيير موصل أو تغيير الإعدادات الافتراضية للموصلات الجديدة.

تغيير موصل

1. حدد الموصل.
2. في علامة التبويب تصميم ، في المجموعة تخطيط ، حدد الموصلات، ثم حدد نمط التوجيه المطلوب الزاوية اليمنى أو الخطوط المستقيمة أو الخطوط المنحنية.

3. بدلا من ذلك، تحتوي قائمة إجراء النقر بزر الماوس الأيمن على شكل الموصل أيضا على خيارات لتغيير نمط توجيه الموصل.

تغيير الإعداد الافتراضي للموصلات الجديدة

• لجعل إعداد الموصل الافتراضي موصل ذو زاوية أو مستقيم أو منحنٍ:

  • قم بإلغاء تحديد كلّ الأشكال عن طريق تحديد الصفحة. حدد علامة التبويب تصميم ، ثم حدد القائمة المنسدلة الموصلات في المجموعة تخطيط . ثمّ حدّد زاوية قائمة، أو خطوط مستقيمة، أو خطوط منحنية.
  • بدلا من ذلك، حدد علامة التبويب ملف ، وحدد طباعة، وحدد إعداد الصفحة، وحدد علامة التبويب تخطيط وتوجيه ، ثم في قائمة المظهر ، حدد مستقيم أو منحني.

أعلى الصفحة

إضافة أسهم أو أطراف خط أخرى إلى موصل

يمكنك إضافة أسهم أو نقاط أو أطراف خط أخرى إلى موصل.

1. حدد موصلاً.

2. حدد الخيار تنسيق الشكل من قائمة إجراء الماوس الأيمن. بدلًا من ذلك، في علامة التبويب الشريط الرئيسي، في مجموعة أنماط الأشكال، حدّد الخط، ثمّ حدّد خيارات الخط.

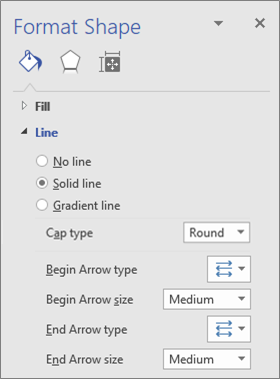

3. في الجزء تنسيق الشكل، ضمن الخط، تأكّد من تحديد خط متّصل، ثمّ حدد النوع أو الحجم أو نوع شكل الخط.



أعلى الصفحة

تغيير انحناء الموصل أو عرضه أو نمطه أو لونه

1. حدد موصلاً.

2. حدد الخيار تنسيق الشكل من قائمة إجراء الماوس الأيمن. بدلًا من ذلك، في علامة التبويب الشريط الرئيسي، في مجموعة أنماط الأشكال، حدّد الخط، ثمّ حدّد خيارات الخط.

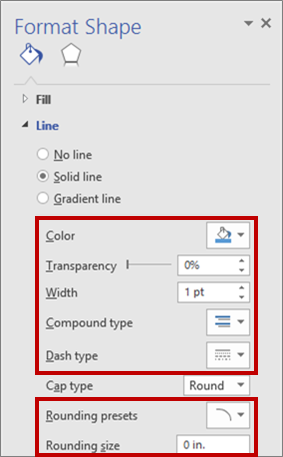

3. في جزء تنسيق الشكل، ضمن الخط، قم بتعيين أحد خيارات اللون أو العرض أو النمط أو التقريب.



أعلى الصفحة

عكس اتجاه سهم الموصل

بدلاً من ذلك، لتغيير اتجاه الموصل، دون استخدام الأمر عكس الأطراف، أضف سهماً جديداً إلى النهاية بدون سهم وأزل السهم الموجود من الطرف الآخر.

1. حدد موصلاً.

2. في علامة التبويب الشريط الرئيسي، في مجموعة أنماط الأشكال، حدّد الخط، ثمّ حدّد خيارات الخط.

3. ‏‏في الجزء تنسيق الشكل، ضمن الخط، حدّد:

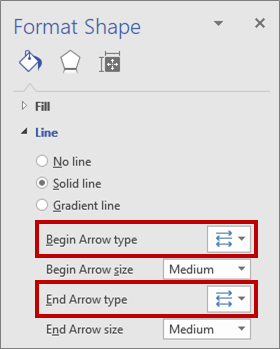

   • نوع سهم البدء ونفّذ الخطوة 4.

   • نوع سهم النهاية ونفّذ الخطوة 4.



4. لإضافة سهم أو تغييره أو إزالته من بداية الموصل المحدد ونهايته، حدد سهماً أو بلا في قائمة السهم.



أعلى الصفحة

إعادة توجيه الموصلات أو تقاطعها

في معظم الحالات، يمكنك الاعتماد على سلوك الموصل الافتراضي. ولكن هناك أوقات تريد فيها التحكم بشكل أكبر في توجيه الموصلات وتقاطعها في الرسم التخطيطي الخاص بك.

• نفّذ إجراءً واحداً أو أكثر مما يلي:

  • لتوصيل موصل بموصل آخر، أضف الموصل إلى شكل، ثم اسحب الموصل إلى الموصل الآخر.



  • لإعادة توجيه موصل، حدده، ثم اسحب النقطة المتوسطة إلى موقع جديد.



  • لضبط الموصل بواسطة وحدات البكسل واحدة تلو الأخرى، حدد الموصل، ثم اضغط على Shift+مفاتيح الأسهم في الاتجاه الذي تريده.



أعلى الصفحة

تغيير لون نص الموصل

1. حدد النص ذي اللون المراد تغييره.

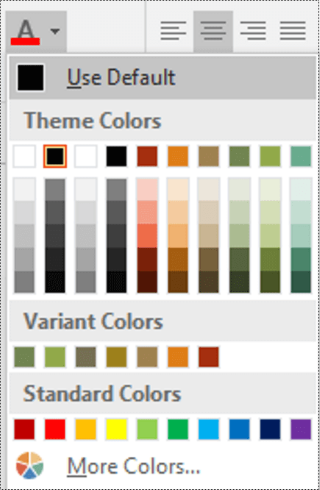

2. ضمن علامة تبويب الشريط الرئيسي في مجموعة الخط، حدد السهم المنسدل للون الخط ثم حدد لون من المعرض.


المزيد من الطرق للعمل باستخدام نقاط الاتصال

تناقش المقاطع التالية الطرق المتعددة التي يمكنك من خلالها التحكم في نقاط الاتصال.

نظرة عامة على نقاط الاتصال

نقطة الاتصال هي نقطة خاصة على شكل يمكنك "لصق" الموصلات والأشكال الأخرى بها. عند لصق موصل أو شكل بنقطة اتصال، فإنه يظل متصلاً بها حتى ولو تم نقل أحد الأشكال.

تصبح نقاط الاتصال مرئية عند محاولتك توصيل أحد الأشكال بشكل آخر. يمكنك رؤية نقاط اتصال الشكل عند المرور فوق الشكل بالقرب من الشكل باستخدام أداة الموصل أو سحب نقطة النهاية لأي موصل أو خط بالقرب من شكل يحتوي على نقاط اتصال.

استخدام اتصالات ديناميكية أو اتصالات نقاط

هناك نوعان من الاتصالات التي يمكن أن يتصل بها موصل إلى شكل: اتصال نقطة (يشار إليه أحياناً بوصلة ثابتة) أو اتصال ديناميكي. يمكن أن يكون لديك أي نوع من الاتصال بأي طرف موصل. إذا كنت تستخدم توصيل تلقائي أو توصيل الأشكال لتوصيل الأشكال، فإن كلا الطرفين سيكون لديهم اتصال ديناميكي. إذا حددت يدوياً مكان إرفاق موصل بشكل، فإنه يمكنك تحديد نوع الاتصال. راجع المحاذاة التلقائية والتباعد التلقائي وإعادة تخطيط الأشكال في رسم تخطيطي للحصول علي مزيد من المعلومات حول استخدام الاتصالات الديناميكية.

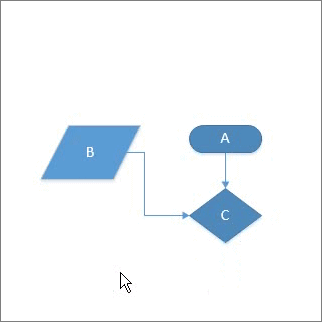

في الرسم التخطيطي التالي، يحتوي الشكل A على نقطة اتصال بالشكل C، وحيثما يتم نقل C، يبقى الموصل من A متصلاً بنفس النقطة على C. وفي المقابل، يحتوي الشكل B على اتصال ديناميكي بالشكل C، ويتحرك الموصل من B إلى أي نقطة اتصال على الشكل C الأقرب.

إظهار الشكل التوضيحي المتحرك

إنشاء اتصال نقطة

تحتفظ نقطة اتصال بلصق موصل بنقطة مميزة على الشكل، حتى لو تم نقل هذا الشكل أو استدارته.

1. قم بالسحب من نقطة اتصال على الشكل الأول إلى نقطة اتصال على الشكل الثاني.
2. تتحول نقاط نهاية الموصل إلى اللون الأخضر عندما يتم توصيل الأشكال.

إنشاء اتصال ديناميكي

يتيح الاتصال الديناميكي للموصل تغيير موقعه على شكل ما بحيث يتحرك الموصل إلى نقطة الاتصال بالشكل الأقرب إلى نقطة الأصل للموصل، وذلك عندما يتم نقل شكل أو استدارته.

1. وضع أداة الموصل فوق مركز الشكل الأول حتى يظهر مربع أخضر حول الشكل.
2. الضغط باستمرار على زر الماوس والسحب إلى وسط الشكل الثاني.
3. عندما يظهر مربع أخضر حول الشكل الثاني، قم بتحرير زر الماوس.

إضافة نقطة اتصال إلى شكل

إذا لم يكن الشكل الذي تريد لصق موصل به يحتوي على نقطة اتصال في المكان الذي تريده، فإنه يمكنك إضافة نقطة اتصال.

1. حدد الشكل.
2. في علامة التبويب الصفحة الرئيسية، في المجموعة أدوات، حدد أداة نقطة الاتصال .
3. إن لم تكن نقاط الاتصال مرئية، ضمن علامة التبويب عرض، في مجموعة أدوات مساعدة بصرية، حدد خانة الاختيار نقاط الاتصال.
4. اضغط على Ctrl وحدد المكان الذي تريد إضافة نقطة اتصال إليه. يتم تحديد نقطة الاتصال الجديدة تلقائياً بعد وضعها.
5. على علامة التبويب الصفحة الرئيسية ، في المجموعة أدوات ، حدد أداة المؤشر لاستئناف التحرير العادي.

نقل نقطة اتصال على شكل

إذا لم تكن راضيا عن مكان وجود نقطة اتصال، يمكنك نقلها.

1. حدد الشكل.
2. في علامة التبويب الصفحة الرئيسية، في المجموعة أدوات، حدد أداة نقطة الاتصال .
3. إن لم تكن نقاط الاتصال مرئية، ضمن علامة التبويب عرض، في مجموعة أدوات مساعدة بصرية، حدد خانة الاختيار نقاط الاتصال.
4. اضغط على Ctrl واسحب نقطة الاتصال التي تريد نقلها.
5. على علامة التبويب الصفحة الرئيسية ، في المجموعة أدوات ، حدد أداة المؤشر لاستئناف التحرير العادي.

إذا كنت تواجه صعوبة في نقل نقطة الاتصال إلى المكان الذي تريده بالضبط، فجرب إعدادات انطباق مختلفة. لمزيد من المعلومات، اطلع على ضبط درجة قوة الانطباق أو إيقاف تشغيل الانطباق.

حذف نقطة اتصال

في بعض الأحيان تتعرقل نقطة اتصال. في هذه الحالة، يمكنك حذفها.

1. حدد الشكل مع نقطة الاتصال التي تريد حذفها.
2. ضمن علامة التبويب الشريط الرئيسي، في مجموعة أدوات، حدد الأداة نقطة الاتصال‏.
3. إذا لم تتمكن من رؤية أي نقاط اتصال، في علامة التبويب عرض ، في المجموعة أدوات المساعدة البصرية ، حدد خانة الاختيار نقاط الاتصال .
4. حدد نقطة الاتصال التي تريد حذفها. تتحول نقطة الاتصال إلى اللون الأرجواني.
5. اضغط على مفتاح الحذف Delete.
6. على علامة التبويب الصفحة الرئيسية ، في المجموعة أدوات ، حدد أداة المؤشر لاستئناف التحرير العادي.

إخفاء نقاط الاتصال

في بعض الأحيان تريد إخفاء نقاط الاتصال لعرض الرسم التخطيطي بشكل أفضل.

• من علامة التبويب عرض، ضمن المجموعة أدوات المساعدة البصرية، قم بإلغاء تحديد خانة الاختيار نقاط الاتصال.

إضافة نص بجانب نقطة اتصال

لا يمكنك إضافة نص مباشرة على نقطة اتصال. ومع ذلك يمكنك إضافة نص إلى الشكل ثم نقل النص بجانب نقطة الاتصال.

1. حدد الشكل الذي تريد إضافة النص إليه وابدأ الكتابة. يظهر النص الذي تكتبه في الشكل.

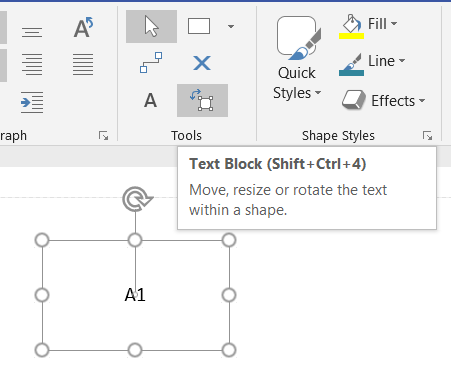

2. حدد الشريط الرئيسي \ أدوات \ أداة كتلة النص ( Ctrl + Shift + 4 ). سيتم الآن تحديد كتلة النص.

3.

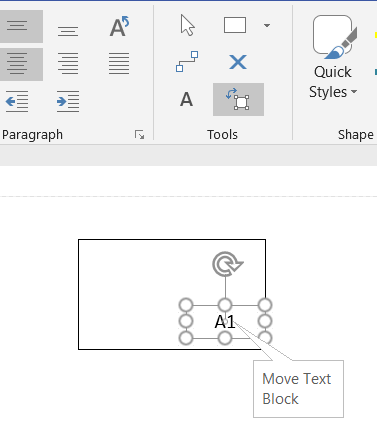

4. اسحب كتلة النص لنقلها وتغيير حجمها حسب الضرورة



حدد أداة المؤشر (Ctrl + 1) عندما تريد إنهاء أداة كتلة النص .

النهج البديل هو إنشاء أشكال متعددة مميزة بشكل فريد، كل منها بنقطة اتصال واحدة، ثم تجميعها مع بعضها لتكوين شكل أكبر. ستظل نقاط الاتصال قابلة للاستخدام.

توجيه نقطة الاتصال إلى الداخل أو إلى الخارج أو كليهما

استخدم نقاط الاتصال إلى الداخل وإلى الخارج للتحكم في كيفية جذب نقاط نهاية الموصل على الأشكال.

1. حدد الشكل.

2. في علامة التبويب الصفحة الرئيسية، في المجموعة أدوات، حدد أداة نقطة الاتصال .

3. إن لم تكن نقاط الاتصال مرئية، ضمن علامة التبويب عرض، في مجموعة أدوات مساعدة بصرية، حدد خانة الاختيار نقاط الاتصال.

4. إذا كنت تريد نقطة اتصال خارجية أو خارجية &، فانقر بزر الماوس الأيمن فوق نقطة الاتصال وحدد:

   • الداخل في معظم الأحيان، تريد نقطة اتصال إلى الداخل. تجذب نقطة الاتصال إلى الداخل نقاط النهاية الموجودة على الموصلات وكذلك نقاط الاتصال إلى الخارج ونقاط الاتصال إلى الداخل وإلى الخارج الموجودة على الأشكال ثنائيّة الأبعاد.
   • الخارج إذا كان لديك شكل ثلاثي الأبعاد تريد لصقه بشكل آخر، فأنت تريد نقطة اتصال خارجية. تنجذب نقطة الاتصال إلى الخارج إلى نقاط الاتصال إلى الداخل.
   • & إلى الداخل إلى الخارج إذا كان لديك شكل ولا تعرف كيف تريد لصقه بأشكال أخرى، فمن المحتمل أنك تريد نقطة اتصال إلى الداخل & إلى الخارج.

أعلى الصفحة

تغيير نمط الموصل

يمكن أن يكون نمط الموصل خطين بزاوية قائمة أو خطين مستقيمين أو خطين منحنيين. النمط الافتراضي هو الزاوية القائمة.

1. حدد الموصل أو الموصلات المراد تغييرها.

2. حدد علامة التبويب شكل على الشريط، ثم حدد نمط الموصل.

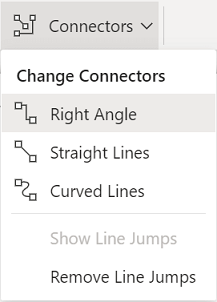

3. من القائمة، حدد الزاوية اليمنى أو الخطوط المستقيمة أو الخطوط المنحنية:



إظهار رموز تقاطع الموصل أو إزالتها

أثناء تحرير رسم تخطيطي وإضافة المزيد من الأشكال، قد يحتاج Visio للويب إلى إنشاء قفزات خطية عند تقاطع خطوط الموصل. يمكنك إظهار رموز التقاطع هذه أو إزالتها.

1. افتح الرسم التخطيطي لتحريره.

2. حدد علامة التبويب شكل على الشريط، ثم حدد نمط الموصل.

3. من القائمة، حدد نمط الانتقال بالخط الذي تريده، كما هو موضح أدناه:



   إظهار رموز التقاطع



   إزالة الانتقال بالخط

تغيير مظهر خطوط الموصلات وأسهمها

يمكنك تغير لون إطار الخط ونوع السهم وسُمك نمط خط الموصل:

1. حدد الموصل أو الموصلات المراد تغييرها.

2. حدد علامة تبويب الشكل للشريط ثم حدد إطار الشكل.

3. حدد لون من المعرض أو قم بتغيير نمط الموصل باستخدام الخيارات التالية:

   الخيار	الوصف
   الوزن	قم بضبط سُمك خط الموصل.
   شرطة	قم بتغيير نمط الخط: متصل أو متقطع أو منقط أو مختلط.
   الأسهم	يمكن أن تكون رؤوس الأسهم نقاطاً أو أسهم أو بلا رؤوس. يمكن تعبئتها أو عدم تعبئتها وأن تكون على أحد طرفي الموصل أو كليهما.
