Síťový diagram představuje grafické znázornění úkolů, závislostí a kritické cesty projektu. Pole (uzly) představují úkoly a závislosti se zobrazují jako čáry, které tato pole spojují. Po přepnutí zobrazení můžete přidat legendu, přizpůsobit vzhled polí a vytisknout síťový diagram.
- Pokud chcete zobrazení Síťový diagram najít, zvolte Zobrazit>síťový diagram.
- Přidání legendy
- Automatická změna rozložení uzlů
- Ruční změna rozložení uzlů
- Změna stylu čáry mezi poli
- Volba typu zobrazovaných informací o úkolech
Přidání legendy
- Zvolte Vzhled stránky pro tisk> souborů.>
- Na kartě Legenda se rozhodněte, jak má legenda vypadat, na kterých stránkách se má zobrazovat a potom vyberte požadované popisky.
- Zvolte OK.
Automatická změna rozložení uzlů
- Zvolte Zobrazit>síťový diagram.
- Zvolte Formát>rozložení.
- V části Rozložení uzlu vyberte uspořádání, zarovnání, mezery, výšku a šířku rámečku, které vám nejlépe vyhovují. Chcete-li rovnoměrně rozmístit pole, vyberte v polích Výška a Šířka položku Pevné.
Seskupené úkoly se umístí automaticky. Pokud budete chtít seskupení změnit, budete muset tato seskupení vrátit zpátky.
Ruční změna rozložení uzlů

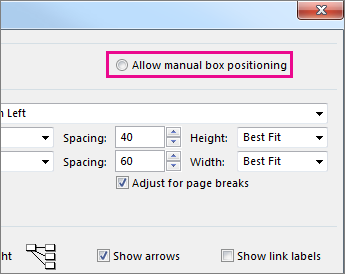

Pokud jste se dostali až sem a pořád se vám nelíbí umístění uzlů, klikněte na Formát>rozložení, vyberte Povolit ruční umístění uzlů, zvolte OK a potom přetáhněte pole na požadované místo.
Pokud ručně změníte umístění úkolu, můžete změnit rozložení všech propojených úkolů nebo dílčích úkolů, které jsou k němu přidružené, tak, že kliknete pravým tlačítkem na úkol a zvolíte Rozložení souvisejících úkolů nyní.
Změna stylu čáry mezi poli
Pokud máte hodně úkolů, které jste propojili s předchozími nebo následnými úkoly, může být opravdu těžké najít propojení mezi poli. Zkuste změnit styl čáry a potom je uspořádejte tak, aby byly lépe vidět.
- Zvolte Zobrazit>síťový diagram.
- Zvolte Formát>rozložení.
- V části Styl vazby vyberte možnost Lomená nebo Přímá. Přímočaré vazby vypadají takto
a přímé odkazy vypadají takto
. - Výběrem možnosti Zobrazit šipky přidáte šipky ukazující na předchozí a následující úkoly. Vyberte Zobrazit popisky vazeb a přidejte k čáře vazby závislost a předstih nebo prodlevu.
Volba typu zobrazovaných informací o úkolech
Pokud věci vypadají nepřehledně (nebo začnete pociťovat přetížení informacemi), zkuste změnit informace o úkolu v jednotlivých polích tak, abyste viděli jenom to nejdůležitější.
- Zvolte Zobrazit>síťový diagram.
- Zvolte Formát>stylů rámečku.
- V seznamu Nastavení stylu pro vyberte úkol, který chcete změnit.
- V části Ohraničení vyberte tvar, barvu, šířku a mřížku, abyste dosáhli požadovaného vzhledu.
- Vyberte název v části Šablona dat a použijte změny na existující šablonu. Pokud chcete vytvořit novou šablonu, která použije vámi provedené změny, zvolte Další šablony a pak zvolte Nová (pokud chcete vytvořit novou šablonu), Kopírovat (pokud chcete novou šablonu založit na existující šabloně), Upravit (chcete-li změnit šablonu) nebo Importovat (chcete-li importovat šablonu z jiného projektu).
- Zvolte OK.
