Základní informace o přeskakování čar spojnic
Spojnice na stránce se můžou protínat buď jako rovné křížící se čáry, nebo jako přeskakování čar. Přeskakování čar můžete na aktuální stránce výkresu zobrazit nebo skrýt. Můžete také nakonfigurovat, které křížení spojnic přijímat skoky, styl skoku a velikosti horizontálního a vertikálního přeskakování.

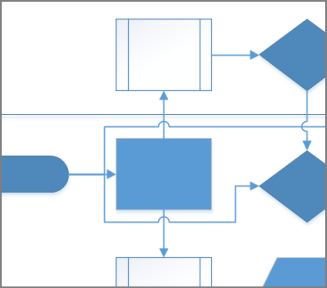

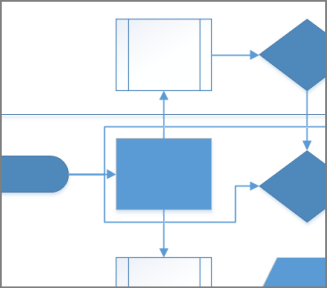

| Spojnice s přeskakováním čar | Spojnice bez přeskakování čar |
|---|---|
|
|
Zobrazení nebo odebrání přeskakování čar spojnic
Když při úpravách diagramu přidáváte nové obrazce a kříží se vám spojnice, můžete vytvořit přeskakování čar. Tato přeskakování čar můžete zobrazit nebo odebrat.
Na pásu karet vyberte Návrh, ve skupině Rozložení vyberte Spojnice a potom postupujte takto:
Pokud chcete zobrazit přeskakování přes křížící se čáry, vyberte Zobrazit přeskakování čar.
Pokud chcete odebrat přeskakování přes křížící se čáry, zrušte zaškrtnutí u možnosti Zobrazit přeskakování čar.
Konfigurace nastavení přeskakování čar
Konfigurace přeskakování čar pro aktuální stránku výkresu
Na kartě Návrh vyberte ikonu pro otevření dialogového okna Vzhled stránky .

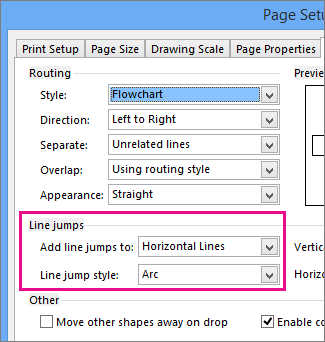

V dialogovém okně Vzhled stránky vyberte kartu Rozložení a směrování a v části Přeskakování čar nakonfigurujte možnosti a velikosti.
Přidat přeskakování čar: umožňuje určit čáry, které se mají přeskočit. Přeskakování můžete přiřadit třeba ke všem vodorovným čarám nebo k poslední přidané čáře.
Styl přeskakování čar umožňuje určit obrazec přeskakování, například hladký oblouk, mezeru, čtverec nebo mnohoúhelník.
Posuvníky nebo zadáním čísel u Výška a Šířka určete u svislých a vodorovných spojnic velikost přeskakování čar.
Vyberte Použít nebo OK.
Odebrání přeskakování čar z výkresu
Na kartě Návrh vyberte ikonu pro otevření dialogového okna Vzhled stránky .
Vyberte kartu Rozložení a směrování .
V části Přeskakování čar v seznamu Přidat přeskakování čar vyberte Žádné.
Vyberte Použít nebo OK.
