Brug en overflade USB4 Dock
Brug overflade USB4 Dock, der tilsluttes via USB-C/USB 4, til at slutte din overflade til skærme i fuld størrelse, en Ethernet-forbindelse, eksterne højttalere og andet vigtigt tilbehør. Den oplader også din overflade-enhed med op til 65 W strømgennemgang.
Kan købes fra Microsoft Store og andre forhandlere.

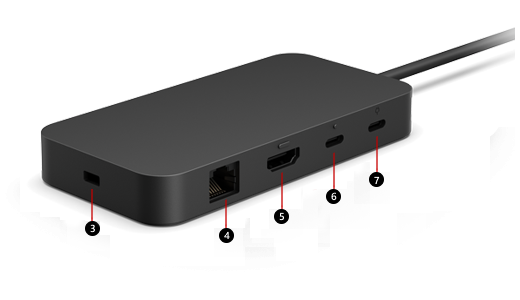

Lær din overflade USB4 Dock at kende
Bemærk
Hvis du ikke er sikker på, hvilken dockingstation du har, skal du gå til Identificer din Surface Dock og dens funktioner.
| 1 & 6 | USB-C-porte (USB4, videoskærm aktiveret, understøtter opladning, op til 40 Gb/s dataoverførsel, 7,5 W) | Tilslut USB-C-tilbehør til porte 1 og 6 – uanset om det er vedhæftning af en ekstern 4K-skærm eller med op til 40 Gbps dataoverførselshastighed for hurtigere fil- og billedoverførsler. Bemærk! overflade USB4 Dock understøtter eksterne to 4k-skærme via USB-C- og HDMI-porte og en enkelt 8K-skærm via USB-C-port. |
|---|---|---|
| 7 | USB-C-port (kun PSU) | Port 7 er kun til inputstrøm. 100 W USB-C-strømforsyning i kassen medfølger. |
| 2 | USB-A-port(r) (USB 3.2 Gen 2, op til 10 Gb/s, 7,5 W) | Overfør store filer til et eksternt drev, tilslut en USB-printer eller et headset, oplad tilbehør og meget mere. |
| 3 | Sikkerhedslåsslot | Sæt din dock på et sikkerhedslåskabel, f.eks. Kensington Lock, for at få sikkerhed. (Sikkerhedslås er ikke inkluderet) |
| 4 | Giga Ethernet-port (1Gbit/s) | Du kan få en pålidelig og hurtig netværksforbindelse ved at knytte din overflade til et traditionelt netværk ved at bruge Ethernet-porten. |
| 5 | HDMI 2.1 | Slut din dock til en ekstern 4k-skærm. Bemærk! overflade USB4 Dock understøtter (2) 4k-skærme via USB-C- og HDMI-porte. |
Strømforsyninger
Microsoft anbefaler følgende strømforsyningsmodel til docken.
| Surface Dock-model | Strømforsyningsmodel | Strømforsyningsspænding | Passthrough til enhed |
|---|---|---|---|
| overflade USB4 Dock | 2106 | 100 W (20 V 5A) | 65W |
Tredjepartsstrømforsyninger
Den overflade USB4 Dock er kompatibel med tredjeparts USB-strømforsyningsenheder (PD). Strømforsyningsenheder, der leverer 100 W, leverer 65 W til enheden. Værts-pc'en skal understøtte den modtagne watt. Ellers vil den leverede strøm være begrænset til den watt, som værts-pc'en kan acceptere.
Det er vigtigt at forstå strømforsyningens spændings- og wattoutput for at sikre, at den leverer tilstrækkelig strøm til alle tilsluttede enheder. Hvis strømmen er utilstrækkelig, når du bruger overflade USB4 Dock, kan visse funktioner være deaktiveret eller reduceret. Nedenfor er en tabel, der viser scenarier, hvor overflade USB4 Dock muligvis ikke fungerer med en tilsluttet enhed, eller værts-pc'en muligvis ikke kan oplades.
| Spænding | Watt (strøm) | Enhedshåndtering | Værts-pc opladet |
|---|---|---|---|
| 20 V | > 30 W | Ja | Ja |
| 15 V eller lavere | > 30 W | Ja | Nej |
| 20 V | < 30 W | Nej | Nej |
Kompatibilitet med overflade-enheder
Tjek din overflade-model i tabellen nedenfor for at se, hvilke dockfunktioner der er tilgængelige. Hvis din overflade ikke er angivet, er den ikke kompatibel med denne dockingstation. Du kan finde oplysninger om, hvordan du finder din overflade-model, ved at gå til Find ud af, hvilken overflade-model du har.
Du kan få oplysninger om understøttede videoopløsninger og opdateringshastigheder for enheden og docken under Understøttede eksterne skærmopløsnings- og opdateringshastigheder for overflade.
| overflade-model | USB-C-dataoverførselshastighed |
|---|---|
| Surface Pro (11. udgave) Surface Pro 10 til virksomheder Surface Pro 9 (Intel/Wi-Fi) Surface Pro 8 |
Op til 40 Gbps |
| Surface Laptop 5G til virksomheder Surface Laptop (7 Edition) Surface Laptop 6 til virksomheder Surface Laptop 5 |
Op til 40 Gbps |
| Surface Laptop Studio Surface Laptop Studio 2 |
Op til 40 Gbps |
| Surface Pro 12" 1. udgave Surface Pro 9 med 5G Surface Pro 7+ Surface Pro 7 Surface Pro X |
Op til 10 Gbps |
| Surface Laptop 13" 1. udgave Surface Laptop 4 Surface Laptop 3 Surface Laptop Go 3 Surface Laptop Go 2 Surface Laptop Go |
Op til 10 Gbps |
| Surface Go 4 | Op til 10 Gbps |
Konfigurer din overflade USB4 Dock
Når du har pakket dockingstationen ud, kan du placere den på skrivebordet, så alle nødvendige ledninger eller kabler er lettilgængelige. Nu er du klar til at konfigurere den.
Konfigurer dit arbejdsområde, og tilslut den
- Slut dockingstationens strømkabel til en strømkilde, og tilslut derefter den anden ende til strømstikket på dockingstationen.
- Hvis du vil bruge en traditionel netværksforbindelse, skal du sætte et netværkskabel i Ethernet-porten.
- Tilslut dine eksterne USB-enheder til USB-portene.
- Tilslut et videokabel fra din skærm via USB-C- eller HDMI-porten på bagsiden af din overflade USB4 Dock.
- Tilslut vigtigt USB-tilbehør, f.eks. flashdrev, lydtilbehør via de tilgængelige USB-A- og USB-C-porte.
Bemærk
Uden eksterne højttalere kan du muligvis ikke høre lyd, når du bruger din overflade. Du kan få mere at vide om, hvordan du skifter til de indbyggede højttalere på din overflade, ved at gå til Fejlfinding af Surface Dock eller Surface Docking Station.
Tilslut din overflade til din dockingstation
Når du har konfigureret dit arbejdsområde, skal du slutte kablet fra docken til USB4-porten på værtsenheden. Enheden oplades og opretter automatisk forbindelse til det tilbehør og de eksterne enheder, der er sluttet til overflade USB4 Dock.
Konfigurer din skærm
Når overflade og din eksterne skærm er tilsluttet dockingstationen, kan du vælge, hvad der skal vises på hver skærm. Sådan gør du:
Gå til
>
> Indstillinger
>
.Udvid Udvid skrivebordet til denne skærm , og vælg en af følgende indstillinger:
Dupliker skrivebordet på 1 og 2. Dit skærmbillede vises på to skærme.
Bemærk
Du kan også få vist flere indstillinger, f.eks . Dupliker skrivebord på 1 og 3.
Udvid skrivebordet til denne skærm. Dit skærmbillede er spredt over to skærme, og du kan trække elementer mellem de to skærme.
Vis kun på __. Dit skærmbillede vises på den valgte skærm, og den anden skærm er tom.
Bemærk
Hvis du vil vide mere om, hvordan du konfigurerer din skærm, skal du gå til Slut overflade til en ekstern skærm.
Konfigurere lyd
Når du har sluttet dine overflade- og lydenheder til docken, kan du, hvis der er flere lydenheder tilgængelige, vælge dine input- og outputindstillinger. Sådan gør du:
Gå til
>> Indstillinger >
.Vælg din outputenhed under Output.
Vælg din inputenhed under Input.
Bemærk
Du kan få mere at vide om konfiguration af lyd på din overflade ved at gå til Lyd, lydstyrke og lydtilbehør til overflade.
Hent de seneste overflade- og Windows-opdateringer
For at sikre, at din overflade fungerer korrekt, skal du hente de seneste opdateringer. Du kan finde flere oplysninger under Download drivere og firmware til overflade. Når du opdaterer, skal du kontrollere, at din overflade er tilsluttet din Surface Dock og får strøm.
Hvis du vil have mere at vide om at opdatere din Surface Dock, skal du gå til Opdater din Surface Dock.
Her kan du købe
overflade-docks og andet tilbehør kan købes i Microsoft Store og andre forhandlere.
Bemærk
Hvis Microsoft Store ikke er tilgængelig i dit område, kan du også finde overflade hos disse forhandlere.
