Hvis du vil illustrere referencerelationerne i din virksomhed eller organisation, kan du oprette SmartArt-grafik, der bruger et organisationsdiagramlayout, f.eks. Organisationsdiagram.
Tip
En anden måde at tegne et organisationsdiagram på er med Visio, Microsofts diagramapp. Hvis du har Visio, kan du læse om, hvordan du bruger det til at lave et organisationsdiagram i Oprette et organisationsdiagram i Visio.
Oversigt over oprettelse af et organisationsdiagram
Brug SmartArt-grafik til at oprette et organisationsdiagram i Excel, Outlook, PowerPoint eller Word for at vise referencerelationerne i en organisation, f.eks. mellem afdelingsledere og almindelige medarbejdere.
Hvis du ikke er bekendt med at bruge SmartArt-grafik, kan du vil læse følgende artikler, før du starter på et organisationsdiagram:
Oprette et organisationsdiagram

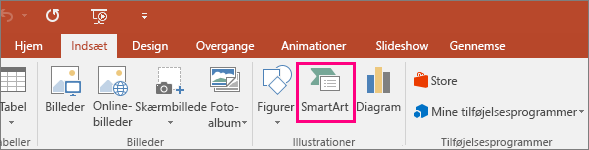

Klik på SmartArt under fanen Indsæt i gruppen Illustrationer.

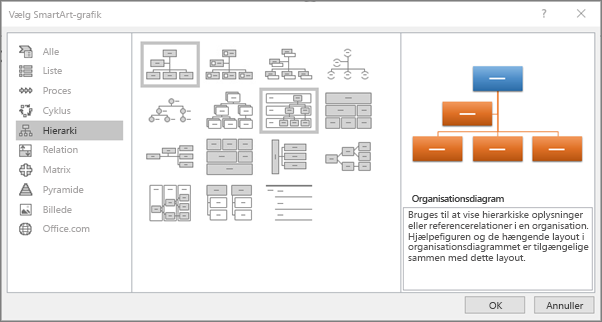

Eksempel på gruppen Illustrationer på fanen Indsæt i PowerPoint 2016Klik på Hierarki i galleriet Vælg en SmartArt-grafik, klik på et organisationsdiagramlayout (f.eks. Organisationsdiagram), og klik derefter på OK.
Gør følgende for at indtaste teksten:

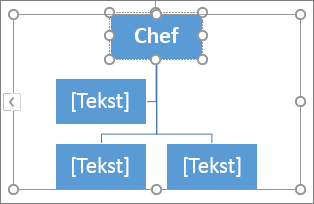

Klik på en boks i SmartArt-grafikken, og skriv derefter teksten.
Bemærk
Du får de bedste resultater ved at bruge denne indstilling, efter at du tilføjer alle de ønskede bokse.

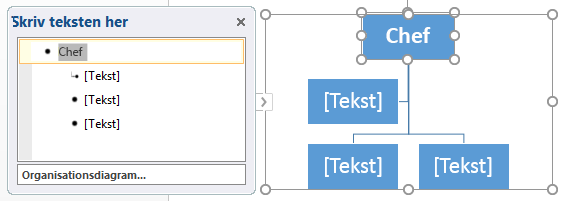

Klik på [Tekst] i tekstruden , og skriv derefter teksten.
Bemærk
Hvis tekstruden ikke vises, skal du klikke på kontrolelementet i kanten af SmartArt-grafikelementet.
Kopiér teksten fra et andet sted eller program, klik på [Tekst] i ruden Tekst, og indsæt derefter din tekst.
Hvad kunne du ellers tænke dig at gøre?
Opret et organisationsdiagram med billeder
- Klik på SmartArt i gruppen Illustrationer under fanen Indsæt i dokumentet, præsentationen eller regnearket.

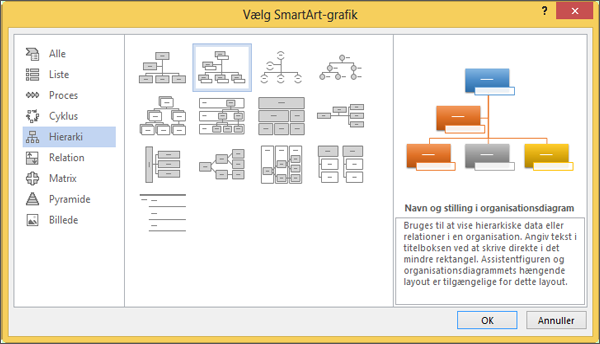

Eksempel på gruppen Illustrationer på fanen Indsæt i PowerPoint 2016 - I galleriet Vælg en SmartArt-grafik skal du klikke på Hierarki, klikke på Organisationsdiagram med billeder eller Hierarki for cirkelbilleder og derefter klikke på OK.
- Hvis du vil tilføje et billede, skal du klikke på billedikonet i den boks, hvor du vil tilføje billedet. Find mappen, der indeholder det ønskede billede, klik på billedfilen, og klik derefter på Sæt ind.
- Følg vejledningen i trin 3 af Opret et organisationsdiagram for at angive din tekst.
Tilføje eller slette bokse i et organisationsdiagram
Tilføje en boks
Klik på den eksisterende boks, der er placeret tættest på det sted, hvor du vil tilføje den nye boks.
Klik på pilen ud for Tilføj figur under SmartArt-værktøjer under fanen Design (eller SmartArt-design i nyere versioner), og gør derefter et af følgende:
Bemærk
Hvis du ikke kan se SmartArt-værktøjer eller fanen Design eller SmartArt-design , skal du kontrollere, at du har markeret en SmartArt-grafik. Du skal måske dobbeltklikke på SmartArt-grafikken for at markere den og åbne fanen Design.
- Klik på Tilføj figur efter for at indsætte en boks på det samme niveau som den markerede boks, men efter den markerede boks.
- Klik på Tilføj figur før for at indsætte en boks på det samme niveau som den markerede boks, men før den markerede boks.
- Klik på Tilføj figur over for at indsætte en boks ét niveau over den markerede boks.
Den nye boks indsættes på pladsen for den markerede boks, og den markerede boks og alle bokse direkte derunder bliver sænket ét niveau hver. - Klik på Tilføj figur under for at indsætte en boks ét niveau under den markerede boks.

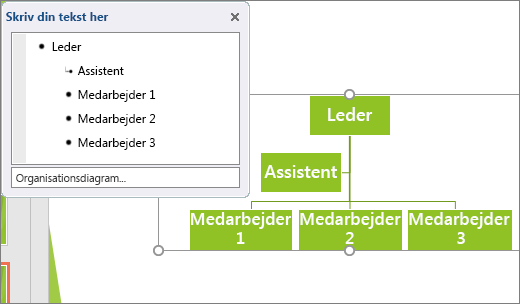

- Klik på Tilføj assistent for at tilføje en assistentboks.
Assistentboksen tilføjes over de andre bokse på samme niveau i SmartArt-grafikken, men den vises efter de andre bokse på samme niveau i ruden Tekst.
Tilføj assistent er kun tilgængelig for organisationsdiagramlayout. Den er ikke tilgængelig for hierarkilayout, f.eks. Hierarki.
Slette en boks
Hvis du vil slette en boks, skal du klikke på kanten til den boks, du vil slette, og derefter trykke på Delete på tastaturet.
Bemærk
Når du skal føje en boks til din relationsgrafik, kan du eksperimentere med at tilføje figuren før eller efter den valgte figur for at få den ønskede placering til den nye figur.
Sådan tilføjes en figur fra ruden Tekst:
- På figurens niveau skal du placere markøren i slutningen af teksten, hvor du vil tilføje en ny figur.
- Tryk på Enter, og skriv derefter den ønskede tekst i den nye figur.
- Du kan tilføje en assistentboks ved at trykke på Enter, mens en assistentboks er markeret i tekstruden.
Selvom du ikke automatisk kan forbinde to bokse på øverste niveau med en streg i organisationsdiagramlayout, f.eks. Organisationsdiagram, kan du efterligne dette udseende ved at føje en boks til det øverste niveau i SmartArt-grafikken og derefter trække en streg for at forbinde boksene. (Vælg figur i gruppen Illustrationer under fanen Indsæt, vælg en streg, og tegn derefter en streg mellem de to bokse). Få mere at vide om at tegne linjer ved at læse Tegn eller slet en streg eller forbindelse.
Hvis du vil flytte en boks, skal du klikke på den boks, der skal flyttes, og derefter trække boksen til sin nye placering. Hvis du vil flytte eller "skubbe" boksen i små intervaller, skal du trykke og holde nede på Ctrl, samtidig med at du trykker på pilene på tastaturet.
Ændre en streg til en punkteret streg
Skift typografien på stregen mellem to bokse for at vise en rapporteringsrelation med en punkteret streg.
- Klik på den SmartArt-grafik, du vil ændre.
- Højreklik på stregen, og klik på Formatér figur i genvejsmenuen.
- Klik på Streg eller Stregtypografi, og klik på den stregtype, du ønsker.
Redigere organisationsdiagrammets hængende layout
Et hængende layout påvirker layoutet af alle bokse under den markerede boks. Selvom du kan bruge andre hierarkilayout til at oprette et organisationsdiagram, er assistentboksen og de hængende layout kun tilgængelige for organisationsdiagramlayout.
Klik på den boks i organisationsdiagrammet, som du vil anvende et hængende layout på.

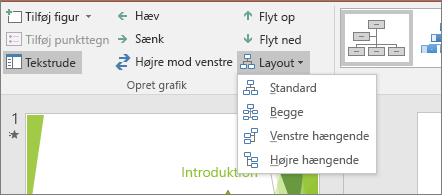

Klik på Layout i gruppen Opret grafik under fanen Design (eller SmartArt-design i nyere versioner) under SmartArt-værktøjer, og benyt derefter en af følgende fremgangsmåder:
Bemærk
Hvis du ikke kan se SmartArt-værktøjer eller fanen Design eller SmartArt-design , skal du kontrollere, at du har markeret en SmartArt-grafik. Du skal måske dobbeltklikke på SmartArt-grafikken for at markere den og åbne fanen Design.
- Klik på Standard for at centrere alle boksene under den markerede boks.
- Klik på Begge for at centrere den markerede boks over boksene under den og placere boksene under den vandret med to bokse i hver række.
- Klik på Venstre hængende for at placere den markerede boks til højre for boksene under den og venstrejustere boksene under den lodret.
- Klik på Højre hængende for at placere den markerede boks til venstre for boksene under den og højrejustere boksene under den lodret.
- Klik på Standard for at centrere alle boksene under den markerede boks.
Redigere organisationsdiagrammets farver
Du kan anvende farvekombinationer, der er afledt af temafarverne, på felterne i SmartArt-grafikken.
- Klik på den SmartArt-grafik, du vil ændre farven på.

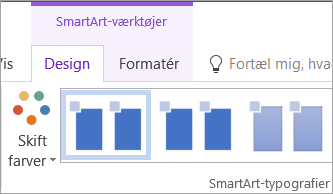

- Klik på Skift farver i gruppen SmartArt-typografier under SmartArt-værktøjer under fanenDesign (eller SmartArt-design i nyere versioner).
Hvis du ikke kan se fanen SmartArt-værktøjer eller Design eller SmartArt-design , skal du kontrollere, at du har markeret en SmartArt-grafik. - Klik på den ønskede farvekombination.
Tip
Når du anbringer markøren over en miniature, kan du se, hvordan farverne påvirker SmartArt-grafikken.
Skift baggrundsfarven på en boks i et organisationsdiagram
- Højreklik på kanten til en boks, og klik derefter på Formatér figur i genvejsmenuen.
- Under Fyld skal du klikke på Massiv udfyldning.
- Klik på Farve, og klik derefter på den ønskede farve.
- Flyt skyderen Gennemsigtighed, eller indtast et tal i feltet ud for skyderen for at angive, hvor meget du kan se gennem baggrundsfarven. Graden af gennemsigtighed kan angives til mellem 0 % (helt uigennemsigtig, standardindstillingen) og 100 % (helt gennemsigtig).
Tilføj SmartArt-effekter i organisationsdiagrammet
En SmartArt-typografi er en kombination af forskellige effekter, f.eks. stregtype, facet eller 3D, du kan anvende på boksene i SmartArt-grafikken til at give et unikt og professionelt udseende.
- Klik på den SmartArt-grafik, hvis SmartArt-typografi du vil ændre.
- Klik på den SmartArt-typografi, du vil bruge, i gruppen SmartArt-typografier under SmartArt-værktøjer under fanenDesign (eller SmartArt-design i nyere versioner).
Hvis du vil se flere SmartArt-typografier, skal du klikke på knappen Mere ,
.
Hvis du ikke kan se fanerne SmartArt-værktøjer eller Design, skal du kontrollere, at du har markeret en SmartArt-grafik.
Tip
I nogle ældre versioner skal du under SmartArt-værktøjer på fanen Formatér i gruppen Figurtypografier klikke på Figureffekter og derefter vælge den ønskede effekt.
