Ένα γράφημα "Πλαίσιο και Whisker" εμφανίζει την κατανομή δεδομένων σε τεταρτημόρια, επισημαίνοντας τον αριθμητικό μέσο και τα έκτοπα. Τα πλαίσια μπορεί να έχουν γραμμές που εκτείνονται κατακόρυφα, οι οποίες ονομάζονται "whisker". Αυτές οι γραμμές υποδεικνύουν τη μεταβλητότητα εκτός των επάνω και κάτω τεταρτημορίων και οποιοδήποτε σημείο εκτός αυτών των γραμμών ή whisker θεωρείται έκτοπο.
Τα γραφήματα "Πλαίσιο και Whisker" χρησιμοποιούνται συνήθως στη στατιστική ανάλυση. Για παράδειγμα, θα μπορούσατε να χρησιμοποιήσετε ένα γράφημα "Πλαίσιο και Whisker" για να συγκρίνετε αποτελέσματα ιατρικών δοκιμών ή βαθμολογίες εξετάσεων εκπαιδευτικών.
Δημιουργία γραφήματος "Πλαίσιο και Whisker"
Επιλέξτε τα δεδομένα σας—είτε μία μεμονωμένη σειρά δεδομένων είτε πολλαπλές σειρές δεδομένων.

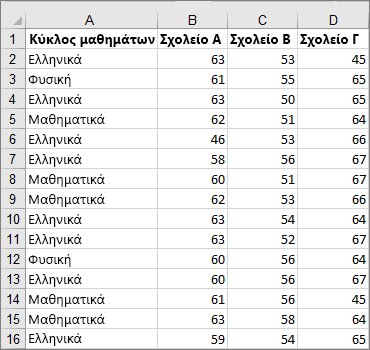

(Τα δεδομένα που παρουσιάζονται στην παρακάτω εικόνα είναι τμήμα των δεδομένων που χρησιμοποιούνται για τη δημιουργία του δείγματος γραφήματος που φαίνεται παραπάνω.)
Στο Excel, επιλέξτε Εισαγωγή> πλαισίουγραφήματος> στατιστικήςκαι Whisker, όπως φαίνεται στην παρακάτω εικόνα.
Σημαντικό
Στο Word, το Outlook και το PowerPoint, αυτό το βήμα λειτουργεί λίγο διαφορετικά:
- Στην καρτέλα "Εισαγωγή ", στην ομάδα "Απεικονίσεις ", επιλέξτε "Γράφημα".
- Στο παράθυρο "Εισαγωγή γραφήματος ", στην καρτέλα "Όλα τα γραφήματα ", επιλέξτε "Πλαίσιο & Whisker".
Συμβουλή
- Χρησιμοποιήστε τις καρτέλες "Σχεδίαση γραφήματος " και "Μορφοποίηση " για να προσαρμόσετε την εμφάνιση του γραφήματός σας.
- Εάν δεν μπορείτε να δείτε αυτές τις καρτέλες, επιλέξτε σε οποιοδήποτε σημείο στο γράφημα "Πλαίσιο και Whisker" για να προσθέσετε τη σχεδίαση γραφήματος στην κορδέλα.
Αλλαγή επιλογών γραφήματος "Πλαίσιο και Whisker"
Κάντε δεξί κλικ σε ένα από τα πλαίσια στο γράφημα για να επιλέξετε αυτό το πλαίσιο και, στη συνέχεια, από το μενού συντόμευσης, επιλέξτε Μορφοποίηση σειράς δεδομένων.

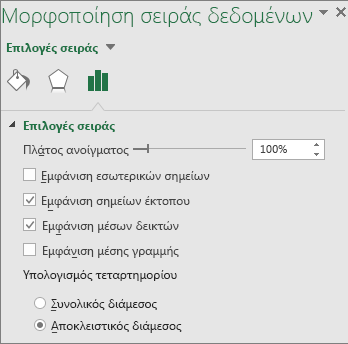

Στο παράθυρο "Μορφοποίηση σειράς δεδομένων ", με ενεργοποιημένες τις επιλογές "Σειρά", κάντε τις αλλαγές που θέλετε.
(Οι πληροφορίες στο γράφημα που ακολουθεί την εικόνα μπορούν να σας βοηθήσουν να κάνετε τις επιλογές σας.)
Επιλογή σειράς Περιγραφή Πλάτος ανοίγματος Ελέγχει το άνοιγμα μεταξύ των κατηγοριών. Εμφάνιση εσωτερικών σημείων Εμφανίζει τα σημεία δεδομένων που βρίσκονται μεταξύ της κάτω γραμμής whisker και της επάνωγραμμής whisker. Εμφάνιση έκτοπων σημείων Εμφανίζει τα έκτοπα σημεία που βρίσκονται είτε κάτω από την κατώτερη γραμμή whisker είτε επάνω από την ανώτερηγραμμής whisker. Εμφάνιση δεικτών μέσου Εμφανίζει το δείκτη μέσου της επιλεγμένης σειράς. Εμφάνιση γραμμής μέσου όρου Εμφανίζει τη γραμμή που συνδέει τους μέσους όρους των πλαισίων της επιλεγμένης σειράς. Υπολογισμός τεταρτημορίου Επιλέξτε μια μέθοδο για τον υπολογισμό της διαμέσου: - Μη αποκλειστική διάμεσος Η διάμεσος περιλαμβάνεται στον υπολογισμό εάν το N (ο αριθμός των τιμών στα δεδομένα) είναι περιττός.
- Αποκλειστική διάμεσος Η διάμεσος εξαιρείται από τον υπολογισμό εάν το N (ο αριθμός των τιμών στα δεδομένα) είναι περιττός.
Συμβουλή
Για να διαβάσετε περισσότερα σχετικά με το γράφημα "Πλαίσιο και Whisker" και πώς σας βοηθά στην απεικόνιση στατιστικών δεδομένων, ανατρέξτε σε αυτή τη δημοσίευση ιστολογίου για το ιστόγραμμα, το Pareto και το γράφημα "Πλαίσιο και Whisker " από την ομάδα του Excel. Μπορεί επίσης να σας ενδιαφέρει να μάθετε περισσότερα σχετικά με τους άλλους νέους τύπους γραφημάτων που περιγράφονται σε αυτήν την ανάρτηση ιστολογίου.
