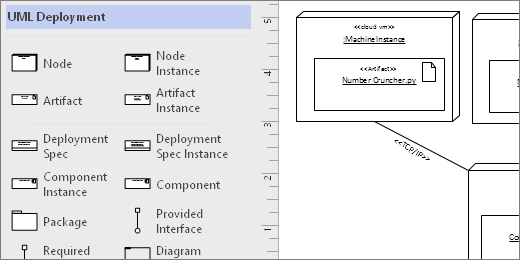

Μπορείτε να δημιουργήσετε ένα διάγραμμα ανάπτυξης UML για να εμφανίσετε την αρχιτεκτονική μιας ανάπτυξης στοιχείων λογισμικού σε κόμβους. Πρώτα, ανοίξτε το πρότυπο ανάπτυξης UML και επιλέξτε μία από τις τέσσερις επιλογές προτύπου. Στη συνέχεια, εμφανίζεται το στάμπο ανάπτυξης UML , μαζί με τα σχήματα που συμμορφώνονται με το πρότυπο UML 2.5.
Ξεκινήστε ένα διάγραμμα ανάπτυξης UML
- Ξεκινήστε το Visio. Εναλλακτικά, εάν έχετε ήδη ανοιχτό ένα αρχείο, κάντε κλικ στην επιλογή Δημιουργία αρχείου>.
- Μεταβείτε στις κατηγορίες Ανάπτυξη>λογισμικού και βάσης δεδομένων>UML.
- Επιλέξτε το κενό πρότυπο ή ένα από τα τρία διαγράμματα εκκίνησης. Όταν επιλέξετε το πρότυπο που θέλετε, κάντε κλικ στην επιλογή Δημιουργία.
- Θα πρέπει να δείτε το παράθυρο "Σχήματα " δίπλα στο διάγραμμα. Εάν δεν το βλέπετε, μεταβείτε στηνεπιλογή "Προβολή> παραθύρων εργασιών" και βεβαιωθείτε ότι είναι επιλεγμένο το στοιχείο "Σχήματα". Εάν εξακολουθείτε να μην το βλέπετε, κάντε κλικ στο κουμπί " Ανάπτυξη του παραθύρου σχημάτων "
" στα αριστερά. - Στην καρτέλα " Προβολή ", βεβαιωθείτε ότι είναι επιλεγμένο το πλαίσιο ελέγχου δίπλα στην επιλογή "Σημεία σύνδεσης ". Έτσι θα εμφανίζονται τα σημεία σύνδεσης όταν ξεκινάτε τη σύνδεση σχημάτων.
- Τώρα, σύρετε τα σχήματα που θέλετε να συμπεριλάβετε στο διάγραμμά σας από το παράθυρο "Σχήματα " στη σελίδα. Για να μετονομάσετε ετικέτες κειμένου, κάντε διπλό κλικ στις ετικέτες.
Παρουσίες κόμβων και τεχνουργήματα
Πότε να χρησιμοποιήσετε
- Χρησιμοποιήστε σχήματα παρουσίας κόμβου όταν θέλετε να καθορίσετε μια παρουσία μιας υπολογιστικής ή φυσικής συσκευής χρόνου εκτέλεσης.
- Τοποθετήστε σχήματα παρουσίας τεχνουργημάτων μέσα σε σχήματα παρουσίας κόμβου για την ανάπτυξη τεχνουργημάτων.
1 βήμα
Σύρετε πρώτα ένα σχήμα παρουσίας κόμβου στη σελίδα και, στη συνέχεια, μεγαλώστε το σύροντας τις λαβές του σχήματος.
2 βήμα
Σύρετε ένα σχήμα παρουσίας τεχνουργήματος και τοποθετήστε το μέσα στο μεγαλύτερο σχήμα κόμβου. Όταν βλέπετε μια πράσινη επισήμανση, αυτό σημαίνει ότι το μικρότερο σχήμα θα περιέχεται μέσα στο μεγαλύτερο σχήμα κόμβου. Από εκείνο το σημείο και μετά, όταν το σχήμα κόμβου κινείται, το τεχνούργημα μέσα θα κινηθεί επίσης.
Άλλα σχήματα κοντέινερ
Υπάρχουν και άλλα σχήματα κοντέινερ διαθέσιμα στο στάμπο ανάπτυξης UML . Συμπεριφέρονται όπως το σχήμα Node Instance. Δηλαδή, όταν αποθέτετε σχήματα πάνω τους, τα σχήματα είναι κολλημένα και θα μετακινούνται μαζί με το δοχείο. Ακολουθούν ορισμένα από τα πιο δημοφιλή σχήματα κοντέινερ για διαγράμματα ανάπτυξης:
Ιεραρχικοί κόμβοι
Τοποθετήστε σχήματα κόμβων μέσα στο άλλο όταν θέλετε να τα εμφανίσετε ιεραρχικά.
Σχήματα συσκευασίας
Χρησιμοποιήστε σχήματα πακέτου όταν θέλετε να αναπαραστήσετε στοιχεία όπως ένας φάκελος.
Επισκόπηση διαγράμματος

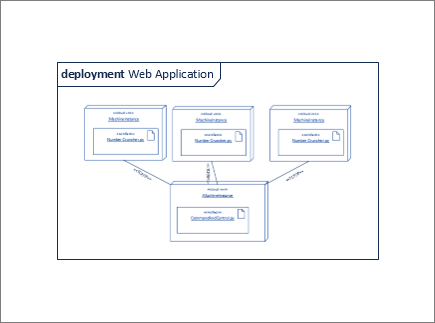

Χρησιμοποιήστε το σχήμα "Επισκόπηση διαγράμματος " όταν θέλετε να περιβάλλετε όλα τα σχήματα με ένα πλαίσιο.
Συμβουλές για τις γραμμές σύνδεσης
Ευθυγράμμιση γραμμών σύνδεσης
Εάν μια γραμμή σύνδεσης παίρνει πάρα πολλές στροφές, κάντε δεξί κλικ σε αυτή και, στη συνέχεια, κάντε κλικ στην επιλογή Straight Connector.
Εμφάνιση πολλαπλότητας
Εάν χρειάζεται, κάντε δεξί κλικ στη γραμμή σύνδεσης και επιλέξτε "Εμφάνιση πολλαπλότητας". Όταν ολοκληρώσετε τη διαδικασία, εμφανίζονται τέσσερα πλαίσια κειμένου όπου μπορείτε να προσθέσετε λεπτομέρειες. Αν δεν χρειάζεστε όλα τα πλαίσια κειμένου, διαγράψτε αυτά που δεν χρειάζεστε.
Αλλαγή τύπου γραμμής σύνδεσης
Μπορείτε να αλλάξετε έναν τύπο γραμμής σύνδεσης. Για παράδειγμα, μπορείτε να αλλάξετε από μια συσχέτιση σε μια κατευθυνόμενη συσχέτιση. Κάντε δεξί κλικ στη γραμμή σύνδεσης και, στη συνέχεια, κάντε κλικ στην επιλογή "Ορισμός τύπου σύνδεσης".
Πραγματοποίηση δυναμικών συνδέσεων αντί για συνδέσεων σημείων
Εάν αναμένετε πολύ κινούμενα σχήματα, εξετάστε το ενδεχόμενο να δημιουργήσετε μια δυναμική σύνδεση αντί για μια σύνδεση σημείων.
Μετακίνηση ή περιστροφή κειμένου σε γραμμές σύνδεσης
Πιθανότατα θα χρειαστεί να περιστρέψετε ή να μετακινήσετε κείμενο στις γραμμές σύνδεσης. Δείτε με ποιον τρόπο:
- Κάντε κλικ σε μια κενή περιοχή της σελίδας για να καταργήσετε την επιλογή οποιουδήποτε επιλεγμένου στοιχείου.
- Στην " Κεντρική " καρτέλα, στην ομάδα "Εργαλεία ", κάντε κλικ στο εργαλείο "Μπλοκ κειμένου"
- Κάντε κλικ στη γραμμή σύνδεσης που περιέχει το κείμενο που θέλετε να περιστρέψετε ή να μετακινήσετε.
- Σύρετε το μπλοκ κειμένου για να το μετακινήσετε ή περιστρέψτε το χρησιμοποιώντας τη
- Όταν τελειώσετε, κάντε κλικ στο κουμπί " Εργαλείο δείκτη "
Αφού επιστρέψετε στο κουμπί "Εργαλείο δείκτη" , το κείμενο διατηρεί την ίδια θέση σε σχέση με το σχήμα. Εάν χρησιμοποιήσετε το κουμπί "Εργαλείο κατάδειξης" για να σύρετε το κείμενο, θα μετακινηθεί και το σχήμα. Για να μετακινήσετε το κείμενο ανεξάρτητα από το σχήμα, επιστρέψτε στο κουμπί " Μπλοκ κειμένου" του εργαλείου .
Σχήματα στοιχείων
Πότε να χρησιμοποιήσετε
Χρησιμοποιήστε σχήματα στοιχείων για κάθε λειτουργική μονάδα στο σύστημα ή την εφαρμογή σας.
Εμφάνιση ή απόκρυψη στερεοτύπων
Κάντε δεξί κλικ στο σχήμα για να εμφανίσετε ή να αποκρύψετε την ετικέτα στερεότυπο.
Σχήματα περιβάλλοντος εργασίας
Πότε να χρησιμοποιήσετε
- Χρησιμοποιήστε το σχήμα Provided Interface όταν θέλετε να καθορίσετε την υλοποίηση μιας κλάσης/διεπαφής.
- Χρησιμοποιήστε την απαιτούμενη διασύνδεση όταν θέλετε να καθορίσετε μια εξάρτηση από μια κλάση/διεπαφή.
1 βήμα
Σύρετε ένα σχήμα παρεχόμενου περιβάλλοντος εργασίας στη σελίδα και ευθυγραμμίστε το τετράγωνο θύρας με ένα σημείο σύνδεσης. Γνωρίζετε ότι είναι συνδεδεμένο όταν βλέπετε την πράσινη επισήμανση γύρω από το σημείο σύνδεσης.
2 βήμα
Σύρετε ένα σχήμα Απαιτούμενου περιβάλλοντος εργασίας στη σελίδα και ευθυγραμμίστε το τετράγωνο θύρας με ένα σημείο σύνδεσης. Γνωρίζετε ότι είναι συνδεδεμένο όταν βλέπετε την πράσινη επισήμανση γύρω από το σημείο σύνδεσης.
3 βήμα

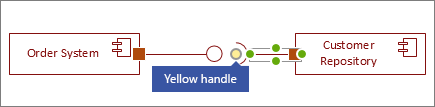

Για να συνδέσετε ένα παρεχόμενο και ένα απαιτούμενο περιβάλλον εργασίας μαζί, επιλέξτε πρώτα το σχήμα του απαιτούμενου περιβάλλοντος εργασίας. Στη συνέχεια, αναζητήστε την κίτρινη λαβή.
4 βήμα
Σύρετε την κίτρινη λαβή για να συνδεθείτε με την παρεχόμενη διεπαφή.
