Un gráfico de cajas y bigotes muestra la distribución de datos en cuartiles, resaltando el promedio y los valores atípicos. Las cajas podrán tener líneas que se extienden verticalmente llamadas “bigotes”. Estas líneas indican la variabilidad fuera de los cuartiles superior e inferior y cualquier punto fuera de esas líneas o bigotes se considera un valor atípico.
Los gráficos de cajas y bigotes se usan con más frecuencia en el análisis estadístico. Por ejemplo, podría usar un gráfico de cajas y bigotes para comparar los resultados de los ensayos médicos o los resultados de los exámenes de los profesores.
Crear un gráfico de cajas y bigotes
Seleccione los datos, ya sea una sola serie de datos o varias series de datos.

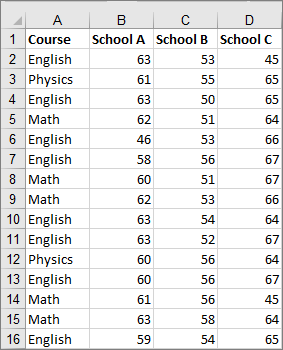

(Los datos que se muestran en la siguiente ilustración son una parte de los datos usados para crear el gráfico de ejemplo que se muestra más arriba).
En Excel, seleccione Insertar>cuadro y bigote degráfico> estadístico como se muestra en la siguiente ilustración.
Importante
En Word, Outlook y PowerPoint, este paso funciona de forma un poco distinta:
- En la pestaña Insertar , en el grupo Ilustraciones , seleccione Gráfico.
- En la ventana Insertar gráfico , en la pestaña Todos los gráficos , seleccione Cuadro & Bigotes.
Recomendación
- Use las pestañas Diseño de gráfico y Formato para personalizar el aspecto del gráfico.
- Si no ve estas pestañas, seleccione cualquier lugar del gráfico de cajas y bigotes para agregar el Diseño de gráfico a la cinta de opciones.
Cambiar opciones del gráfico de cajas y bigotes
Haga clic con el botón derecho en uno de los cuadros del gráfico para seleccionar ese cuadro y, a continuación, en el menú contextual, seleccione Formato de serie de datos.
En el panel Formato de serie de datos, con la opción Opciones de serie seleccionada, realice los cambios que desee.
(La información del gráfico que sigue a la ilustración puede ayudarle a decidirse).
Opciones de serie Descripción Ancho del rango Controla el rango entre las distintas categorías. Mostrar puntos interiores Muestra los puntos de datos que se encuentran entre la línea inferior y la línea superior del bigote. Mostrar puntos del contorno Muestra los puntos atípicos que se encuentran por debajo de la línea inferior o por encima de la línea superior del bigote. Mostrar marcadores medios Muestra el marcador medio de la serie seleccionada. Mostrar línea media Muestra la línea que conecta las medias de las cajas de la serie seleccionada. Cálculo del cuartil Elija un método para calcular la media: - Ambos inclusive mediana La mediana se incluye en el cálculo si N (el número de valores de los datos) es impar.
- Mediana exclusiva La mediana se excluye del cálculo si N (el número de valores de los datos) es impar.
Recomendación
Para obtener más información sobre el gráfico de cajas y bigotes y cómo le ayuda a visualizar datos estadísticos, vea esta entrada de blog sobre el histograma, el diagrama de Pareto y el gráfico de cajas y bigotes del equipo de Excel. También puede estar interesado en obtener más información sobre los otros tipos de gráficos nuevos que se describen en esta entrada de blog.
