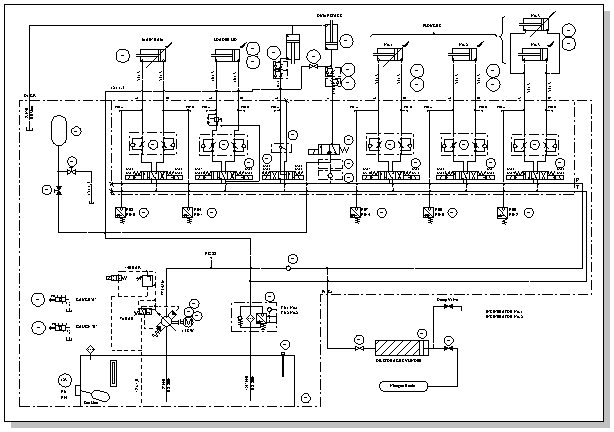

Crear un diagrama de sistemas de control hidráulicos o neumáticos

Cree diagramas de potencia de fluidos en Visio Profesional o Visio Plan 2 para documentar sistemas de control hidráulicos o neumáticos, como los utilizados en sistemas de automatización de fábrica, maquinaria pesada o sistemas de suspensión para automóviles.

1. Haga clic en Plantillas>de ingeniería>Fluid Power>Create.
   Este tipo de dibujo abre una página de dibujo sin escala con orientación horizontal . Puedes cambiar esta configuración en cualquier momento.

2. Arrastre formas de equipo y válvulas a la página de dibujo.
   Puede configurar muchas formas haciendo clic con el botón secundario en ellas.

3. Conecte componentes con la imagen del de la herramienta Conector o con las formas Conectores.
   Usar la herramienta Conector

   1. En la pestaña Inicio , en el grupo Herramientas , haga clic en Conector de botón.
   2. Arrastre desde un punto de conexión de la primera forma a un punto de conexión de la segunda forma.
      Para obtener más información sobre el uso de conectores, vea Agregar conectores entre formas.

   Usar formas de conector

   1. Arrastre una forma de conector a la página de dibujo.
   2. Coloque el punto inicial del conector en la forma principal (la forma desde la que se conecta). Coloque el punto final del conector en la forma secundaria (la forma a la que se va a conectar).

4. Agregue texto a formas seleccionando la forma y escribiendo.
   La mayoría de las formas de potencia fluidas tienen un controlador que puede arrastrar para cambiar la posición del texto.

5. Agregue globos y otras notas de referencia. Para obtener más información, vea Anotar un diagrama mediante llamadas.

6. Las formas pueden tener datos de formas. Puede escribir datos de formas y agregar nuevos datos a una forma. Siga estos pasos:

   1. Haga clic con el botón derecho en la forma y seleccione Datos deformas de datos>.
   2. En el panel Datos de formas , haga clic en cada campo de datos y escriba o seleccione un valor.
