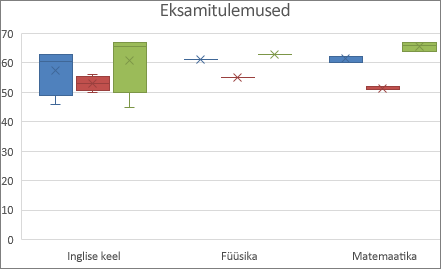

Karp-vurrud-diagramm näitab andmete jaotumist kvartiilide lõikes ning tõstab esile keskväärtuse ja võõrväärtused. Karpidel võivad olla vertikaalsed jooned, mida kutsutakse vurrudeks. Need jooned tähistavad varieeruvust ülemise ja alumise kvartiili vahel ning mis tahes punkti nendest joontest väljaspool loetakse võõrväärtusteks.
Karp-vurrud-diagrammi kasutatakse üldjuhul statistilise analüüsi jaoks. Näiteks saate karp-vurrud-diagrammi abil võrrelda terviseuuringu tulemusi või õpetajate testitulemusi.
Karp-vurrud-diagrammi loomine
Valige oma andmed – kas üks andmesari või mitu andmesarja.

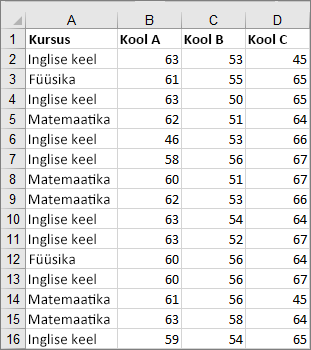

(Järgmisel joonisel näidatud andmed on osa ülaltoodud diagrammi aluseks olevatest andmetest.)
Valige Excelis Lisa>statistiline diagrammiväli>ja vurrud , nagu on näidatud järgmisel joonisel.
NB!
Wordis, Outlookis ja PowerPointis toimib see natuke teisiti.
- Valige menüü Lisa jaotises Illustratsioonid nupp Diagramm.
- Valige akna Diagrammi lisamine vahekaardil Kõik diagrammid nupp Karpdiagramm & vurrud.
Näpunäide.
- Kasutage vahekaarte Chart Design (Diagrammi kujundus) ja Format (Vorming) oma diagrammi ilme kohandamiseks.
- Kui neid menüüsid ei kuvata, valige lindile diagrammi kujunduse lisamiseks karp-vurrud-diagramm.
Karp-vurrud-diagrammi kohandamine
Paremklõpsake diagrammil mõnda välja, et see ruut valida, ja seejärel valige kiirmenüüst käsk Vorminda andmesarja.
Valige paanil Andmesarja vormindamine säte Sarjasuvandid ja tehke soovitud muudatused.
(Joonise all toodud diagrammis olev teave aitab teil otsustada.)
Sarjasuvandid Kirjeldus Vahe laius Määrab kategooriate vahe. Kuva sisemised punktid Kuvab alumise vurrujoone ja ülemise vurrujoone vahel asuvad andmepunktid. Kuva võõrväärtuste punktid Kuvab alumise vurrujoone all või ülemise vurrujoone kohal asuvad välised punktid. Kuva keskmise markerid Kuvab valitud sarja keskmise markerid. Kuva keskmine joon Kuvab valitud seeria lahtrite keskväärtusi ühendava joone. Kvartiili arvutamine Valige mediaani arvutamise meetod. - Kaasav mediaanne Mediaan kaasatakse arvutusse, kui N (andmetes sisalduvate väärtuste arv) on paaritu.
- Eksklusiivne mediaanne Mediaan jäetakse arvutusest välja, kui N (andmetes olevate väärtuste arv) on paaritu.
Näpunäide.
Lisateavet karp-vurrud-diagrammi ja selle kohta, kuidas see aitab statistilisi andmeid visualiseerida, leiate sellest Exceli meeskonna ajaveebipostitusest histogrammi, Pareto ning karp-vurrud-diagrammi kohta. Teid võib huvitada ka muude selles ajaveebipostituses kirjeldatud uute diagrammitüüpide tundmaõppimine.
