Kaskaaddiagramm näitab jooksvat kogusummat väärtuste liitmisel või lahutamisel. See aitab mõista, kuidas positiivsete ja negatiivsete väärtuste sari mõjutab algväärtust (nt puhastulu).
Kuna veerud on tähistatud värvidega, on positiivsed ja negatiivsed arvud selgesti näha. Alg- ja lõppväärtuse veerud algavad sageli horisontaalteljelt, vaheväärtused on aga ujuveerud. Selle ilme tõttu nimetatakse kaskaaddiagramme vahel ka silddiagrammideks.
Kaskaaddiagrammi loomine
Valige oma andmed.

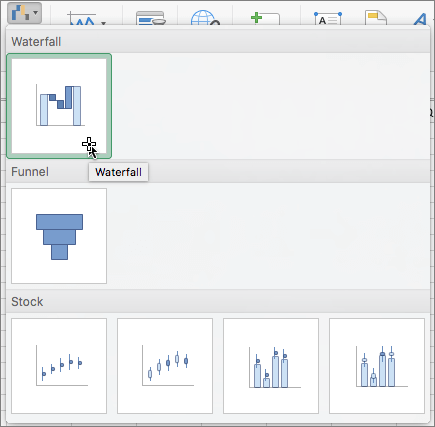

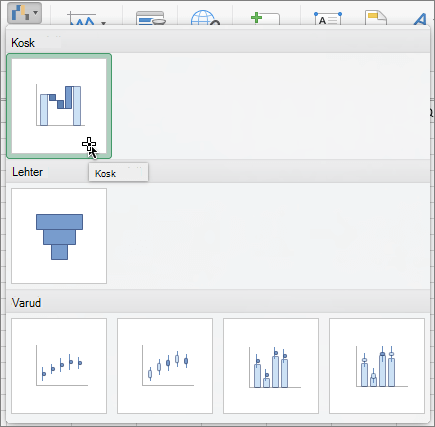

Valige Insert Insert>
Insert Waterfall ...>Kosk.
Kaskaaddiagrammi loomiseks saate kasutada ka galerii Soovitatavad diagrammid vahekaarti Kõik diagrammid.
Näpunäide.
Diagrammi ilme kohandamiseks saate kasutada menüüsid Diagrammikujundus (või ainult Kujundus) ja Vorming . Kui neid menüüsid ei kuvata, klõpsake lindile kontekstipõhiste menüüde lisamiseks kaskaaddiagrammi.
Microsoft 365, Office 2024 ja Office 2021 diagrammide lindimenüüd.
Office 2019 ja varasemate versioonide diagrammide lindimenüüd
Vahe- või kogusummade alustamine horisontaalteljelt
Kui teie andmed sisaldavad väärtusi, mida peetakse vahekokkuvõteteks või kogusummaks (nt netosissetulek), saate need väärtused määrata nii, et need algaksid horisontaalteljel nullil ega "ujuks".
Valige diagrammil üks andmepunkt, paremklõpsake seda ja valige tööpaani avamiseks Vorminda andmepunkti . Seejärel valige väli Sea kogusummaks , nagu allpool näidatud.
Märkus.
Kui paremklõpsate, kui kõik andmepunktid on valitud, kuvatakse andmesarja vormindamise asemel suvand Andmesarja vormindamine.
Veeru uuesti hõljumiseks tühjendage ruut Sea kogusummaks .
Näpunäide.
Kogusummade seadmiseks võite ka andmepunkti paremklõpsata ja valida kiirmenüüst käsu Sea kogusummaks.
Liitejoonte kuvamine või peitmine
Liitejooned ühendavad iga veeru lõpu järgmise veeru algusega, et diagrammil paremini andmete voogu illustreerida.
- Konnektorijoonte peitmiseks paremklõpsake andmesarja, et avada tööpaan Andmesarja vormindamine ja tühjendage ruut Kuva konnektorijooned .
Kui soovite jooned taas kuvada, märkige ruut Kuva liitejooned.
Näpunäide.
Diagrammi legend rühmitab diagrammil erinevat tüüpi andmepunktid: Suurenemine, Vähenemine ja Kogusumma. Legendikirje valimisel tõstetakse diagrammil esile kõik veerud, mis moodustavad selle rühma.
