Surface USB4 Docki kasutamine
Kasutage Surface'i USB4 dokki, mis ühendatakse USB-C/USB 4 kaudu, et ühendada Surface täissuuruses kuvarite, Etherneti-ühenduse, väliskõlarite ja muude oluliste tarvikutega. See laeb teie Surface'i seadet kuni 65W läbilaskevõimega.
Saadaval Microsoft Store'ist ja muudelt jaemüüjatelt ostmiseks.

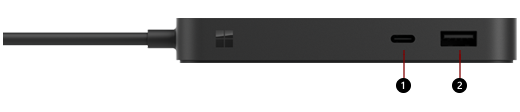

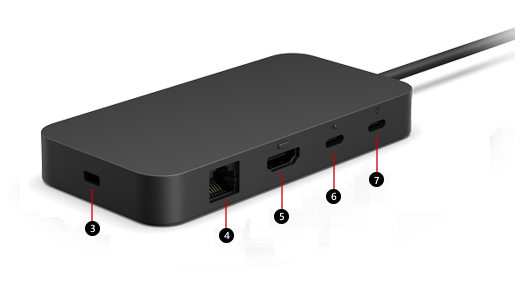

Surface'i USB4 doki tutvustus
Märkus.
Kui te pole kindel, millist dokki kasutate, minge jaotisse Surface'i doki ja funktsioonide tuvastamine.
| 1 & 6 | USB-C pordid (USB4, videoekraan lubatud, toetab laadimist, kuni 40 GB andmeedastust, 7,5W) | Ühendage USB-C-tarvikud portidesse 1 ja 6 – olgu see siis välise 4K kuvari manustamine või kuni 40 GB andmeedastuskiiruse kasutamine kiiremaks faili- ja pildiedastuseks. Märkus. Surface'i USB4 dokk toetab usb-C ja HDMI portide kaudu väliseid kahe 4k kuvareid ning ühte 8K-kuvarit USB-C pordi kaudu. |
|---|---|---|
| 7 | USB-C port (ainult PSU) | Port 7 on mõeldud ainult sisendvõimsuse jaoks. Komplektis on 100W USB-C toiteadapter. |
| 2 | USB-A pordid (USB 3.2 2. gentaal, kuni 10 Gb/s, 7,5W) | Saate välisele kettale teisaldada mahukaid faile, ühendada USB-printeri või -peakomplekti, laadida tarvikuid jms. |
| 3 | Turvaluku pesa | Kinnitage dokk turbelukustuskaablile (nt Kensington Lock turvalisuse tagamiseks). (Turbelukk pole komplektis) |
| 4 | Giga Etherneti port (1Gbit/s) | Sõltuva ja kiire võrguühenduse loomiseks ühendage Surface kaabelvõrguga, kasutades Etherneti porti. |
| 5 | HDMI 2.1 | Ühendage dokk välise 4k kuvariga. Märkus. Surface'i USB4 dokk toetab (2) 4k kuvareid USB-C ja HDMI portide kaudu. |
Toiteadapterid
Microsoft soovitab doki jaoks järgmist toiteadapteri mudelit.
| Surface'i doki mudel | Toiteadapteri mudel | Toiteallika pinge | Läbimine seadmesse |
|---|---|---|---|
| Surface'i USB4 dokk | 2106 | 100W (20V 5A) | 65W |
Muude tootjate toiteadapterid
Surface'i USB4 dokk ühildub muude tootjate USB Toiteedastuse (PD) toiteadapteritega. 100W toiteadapterid tarnivad seadmesse 65W. Hostarvuti peab toetama saadud täpsust; vastasel juhul on antud võimsus piiratud võimsusega, mida hostarvuti saab aktsepteerida.
Teie PSU pinge ja võimsuse väljundi mõistmine on oluline, et tagada selle piisav võimsus kõigile ühendatud seadmetele. Kui Toide pole Surface'i USB4 doki kasutamisel piisav, võivad teatud funktsioonid olla keelatud või vähendatud. Allpool on tabel, mis kujutab stsenaariume, kus Surface'i USB4 dokk ei pruugi ühendatud seadmega töötada või hostarvuti laadimine võib nurjuda.
| Pinge | Võimsus (toide) | Seade töötab | Hostarvuti tasu on laetud |
|---|---|---|---|
| 20V | > 30W | Jah | Jah |
| 15 V või väiksem | > 30W | Jah | Ei |
| 20V | < 30W | Ei | Ei |
Ühilduvus Surface'i seadmetega
Vaadake allolevast tabelist oma Surface'i mudelit, et näha, millised dokifunktsioonid on saadaval. Kui teie Surface'it loendis pole, ei ühildu see selle dokiga. Surface'i mudeli leidmise kohta leiate teavet artiklist Teie Surface'i mudeli väljaselgitus.
Lisateavet seadme ja doki toetatud videoeraldusvõime ja värskendussageduste kohta leiate teemast Surface'i toetatud välisekraani eraldusvõime ja värskendussagedused.
| Surface’i mudel | USB-C andmeedastuskiirus |
|---|---|
| Surface Pro (11. väljaanne) Surface Pro 10 ettevõtetele Surface Pro 9 (Intel/Wi-Fi) Surface Pro 8 |
Kuni 40 Gbit/s |
| Surface Laptop 5G ettevõtetele Surface Laptop (7 Edition) Surface Laptop 6 ettevõtetele Surface Laptop 5 |
Kuni 40 Gbit/s |
| Surface Laptop Studio Surface Laptop Studio 2 |
Kuni 40 Gbit/s |
| Surface Pro 12-tolline 1st Edition Surface Pro 9 koos 5G-ga Surface Pro 7+ Surface Pro 7 Surface Pro X |
Kuni 10 Gbit/s |
| Surface Laptop 13-tolline 1st Edition Surface Laptop 4 Surface Laptop 3 Surface Laptop Go 3 Surface Laptop Go 2 Surface Laptop Go |
Kuni 10 Gbit/s |
| Surface Go 4 | Kuni 10 Gbit/s |
Surface'i USB4 doki häälestamine
Kui olete doki lahti pakkinud, pange see oma lauale soovitud kohta ja jätke välja kõik vajalikud juhtmed või kaablid, et need hõlpsasti kättesaadaval oleksid. Nüüd saate häälestamisega alustada.
Töökoha valmisseadmine ja ühendamine
- Ühendage doki vahelduvvoolu toitejuhtme pistik ots toiteallikaga ja pange seejärel selle teine ots doki toitepistikupessa.
- Kui soovite kasutada kaabelvõrguühendust, ühendage võrgukaabel Etherneti porti.
- Ühendage USB arvuti välisseadmed USB-portidesse.
- Ühendage kuvari videokaabel Surface'i USB4 doki tagaküljel oleva USB-C- või HDMI-pordi kaudu.
- Ühendage kõik olulised USB-tarvikud, nagu mäluseade, helitarvikud saadaolevate USB-A ja USB-C portide kaudu.
Märkus.
Ilma väliste kõlariteta ei pruugi te Surface’i kasutamisel heli kuulda. Surface'i sisseehitatud kõlarite aktiveerimise kohta leiate teavet artiklist Surface'i doki või Surface'i dokkimisjaama tõrkeotsing.
Surface’i dokiga ühendamine
Pärast tööruumi häälestamist ühendage doki kaabel hostseadme USB4-porti. Seadet laaditakse ja ühendatakse automaatselt Surface'i USB4 dokiga ühendatud tarvikute ja välisseadmetega.
Kuvari häälestamine
Kui olete Surface’i ja välise kuvari dokiga ühendanud, saate valida, mida kummalgi ekraanil kuvada. Selleks tehke järgmist.
Avage Menüü Start
>Sätted
>süsteemikuva
> .Laiendage laiendage töölaud sellele kuvale ja valige üks järgmistest suvanditest.
Dubleeri töölaud operatsioonisüsteemis 1 ja 2. Kuva kuvatakse kahel ekraanil.
Märkus.
Võite näha ka lisavalikuid, näiteks Dubleeri töölaud operatsioonisüsteemis 1 ja 3.
Laienda töölaud sellele kuvale. Kuva laotatakse kahele ekraanile ja te saate lohistada elemente ühelt ekraanilt teisele.
Kuva ainult kuvaris __. Teie kuva kuvatakse valitud ekraanil ja teine ekraan on tühi.
Märkus.
Kuvari häälestamise kohta leiate lisateavet artiklist Surface'i ühendamine välisekraaniga.
Heli seadistamine
Kui olete Surface'i ja heliseadmed dokki ühendanud, saate sisendi ja väljundi eelistused valida, kui saadaval on mitu heliseadet. Selleks tehke järgmist.
Avage Menüü Start
>Sätted >Süsteemiheli
> .Valige jaotises Väljund oma väljundseade.
Valige jaotises Sisend oma sisendseade.
Märkus.
Lisateavet Surface'i heli häälestamise kohta leiate teemast Surface'i heli, helitugevus ja helitarvikud.
Surface’i ja Windowsi uusimate värskenduste hankimine
Surface korraliku töö tagamiseks hankige uusimad värskendused. Lisateavet leiate teemast Surface'ile draiverite ja püsivara allalaadimine. Värskendamisel veenduge, et Surface oleks surface'i dokiga ühendatud ja et see saaks toidet.
Lisateavet Surface’i doki värskendamise kohta leiate teemast Surface’i doki värskendamine.
Kust osta?
Surface'i dokid ja muud tarvikud on saadaval Microsoft Store'ist ja teistelt jaemüüjatelt ostmiseks.
Märkus.
Kui Microsoft Store pole teie regioonis saadaval, leiate Surface'i ka nendest edasimüüjatest.
