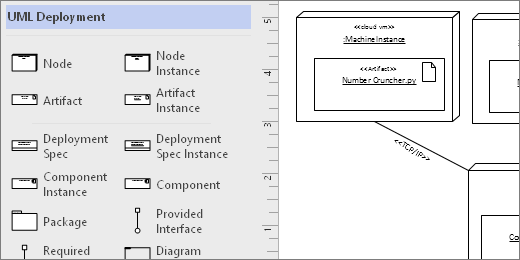

Voit luoda UML-käyttöönottokaavion, joka näyttää solmujen ohjelmistoartefaktien käyttöönoton arkkitehtuurin. Avaa ensin UML-käyttöönottomalli ja valitse jokin neljästä mallivaihtoehdosta. Näkyviin tulee UML-käyttöönottokaavain sekä UML 2.5 -standardin mukaiset muodot.
UML-käyttöönottokaavion aloittaminen
- Käynnistä Visio. Jos sinulla on jo tiedosto avattuna, valitse Tiedosto>Uusi.
- Siirry luokkiin Ohjelmistojen>ja tietokantojen>UML-käyttöönotto.
- Valitse tyhjä mallista tai jokin kolmesta kaaviopohjasta. Kun olet valinnut haluamasi mallin, valitse Luo.
- Kaavion vieressä pitäisi näkyä Muodot-ikkuna. Jos et näe sitä, siirrykohtaan Tehtäväruutujentarkasteleminen> ja varmista, että Muodot on valittuna. Jos sitä ei näy vieläkään, valitse Laajenna muodot -ikkunan
vasemmalla. - Varmista Näytä-välilehdessä, että Yhteyspisteet-kohdan vieressä oleva valintaruutu on valittu. Sen jälkeen yhteyspisteet tulevat näkyviin, kun aloitat muotojen yhdistämisen.
- Seuraavaksi vedä kaavioon haluamasi muodot Muodot-ikkunasta sivulle. Voit uudelleennimetä tekstiselitteet kaksoisnapsauttamalla selitteitä.
Solmuesiintymät ja artefaktit
Käyttötilanne
- Käytä solmuesiintymämuotoja, kun haluat määrittää suorituksenaikaisen laskennallisen tai fyysisen laitteen esiintymän.
- Sijoita artefaktiesiintymän muotoja solmuesiintymän muotoihin ottaaksesi artefakteja käyttöön.
Vaihe 1
Vedä Solmuesiintymä-muoto ensin sivulle ja suurenna sitä sitten vetämällä muodon kahvoista.
Vaihe 2
Vedä Artefaktiesiintymä-muoto ja aseta se suuremman solmun sisään. Kun näet vihreän korostuksen, pienempi muoto jää suuremman solmun muodon sisään. Tästä pisteestä eteenpäin, kun solmun muoto siirtyy, myös sen sisällä oleva artefakti siirtyy.
Muut säilömuodot
UML:n käyttöönotto -kaavaimessa on käytettävissä muita säilömuotoja. Ne käyttäytyvät kuten Solmuesiintymä-muoto. Kun siis pudotat muotoja niiden päälle, muodot liimautuvat ja siirtyvät säilön mukana. Seuraavassa on joitakin yleisimpiä käyttöönottokaavioiden säilömuotoja:
Hierarkkiset solmut
Aseta solmumuodot sisäkkäin, kun haluat näyttää ne hierarkkisesti.
Muotojen pakkaaminen
Käytä pakettimuotoja, kun haluat esittää sisältäviä elementtejä, kuten kansioita.
Kaavion yleiskatsaus

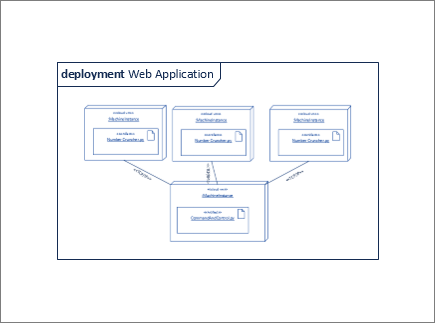

Käytä Kaavion yleiskatsaus -muotoa, kun haluat ympäröidä kaikki muodot kehyksellä.
Yhdistimiä koskeva vihje
Yhdistimien suoristaminen
Jos yhdistimessä on liikaa käännöksiä, napsauta sitä hiiren kakkospainikkeella ja valitse sitten Suora yhdistin.
Monimuotoisuuden näyttäminen
Napsauta tarvittaessa yhdistintä hiiren kakkospainikkeella ja valitse Näytä monimuotoisuus. Kun olet valmis, näkyviin tulee neljä tekstiruutua, joihin voit lisätä tietoja. Jos et tarvitse kaikkia tekstiruutuja, poista tarpeettomat.
Yhdistimen tyypin vaihtaminen
Voit vaihtaa yhdistimen tyypin. Voit esimerkiksi vaihtaa Kytkentä-tyypin Suunnattu kytkentä -tyypiksi. Napsauta yhdistintä hiiren kakkospainikkeella ja valitse sitten Aseta yhdistimen tyyppi.
Dynaamisen yhteyden luominen pisteyhteyden sijaan
Jos aiot siirtää muotoja paljon, harkitse dynaamisen yhteyden luomista pisteyhteyden sijaan.
Yhdistimien tekstin siirtäminen tai kiertäminen
Todennäköisesti sinun on kierrettävä tai siirrettävä yhdysviivoissa oleva tekstiä. Voit tehdä tämän seuraavasti:
- Poista kaikkien mahdollisesti valittuina olevien kohteiden valinta napauttamalla tyhjää aluetta sivulla.
- Napsauta Aloitus-välilehdenTyökalut-ryhmässäTekstilohko-työkalun
- Napsauta yhdistintä, jossa olevaa tekstiä haluat kiertää tai siirtää.
- Siirrä tekstilohkoa vetämällä sitä tai kierrä sitä käyttämällä kiertokahvaa
- Kun olet valmis, napsauta Osoitintyökalu-painiketta
Kun valitset taas osoitintyökalupainikkeen , teksti säilyttää saman sijainnin suhteessa muotoon. Jos vedät tekstiä osoitintyökalulla, myös muoto siirtyy. Jos haluat siirtää vain tekstiä, palaa Tekstilohkotyökalun .
Komponenttimuodot
Käyttötilanne
Voit käyttää komponenttimuotoja järjestelmäsi tai sovelluksesi jokaisessa toiminnallisessa yksikössä.
Stereotyypin näyttäminen tai piilottaminen
Voit näyttää tai piilottaa stereotyyppiselitteen stereotyyppi. napsauttamalla muotoa hiiren kakkospainikkeella.
Liittymämuodot
Käyttötilanne
- Käytä Annettu liittymä -muotoa, kun haluat määrittää luokan tai liittymän toteutuksen.
- Käytä Vaadittu liittymä -muotoa, kun haluat määrittää luokan tai liittymän riippuvuussuhteen.
Vaihe 1
Vedä Annettu liittymä -muoto sivulle ja tasaa porttiruutu yhteyspisteeseen. Yhteyspistettä ympäröivä vihreä korostus ilmaisee, että yhteys on luotu.
Vaihe 2
Vedä Vaadittu liittymä -muoto sivulle ja tasaa samoin porttiruutu yhteyspisteeseen. Yhteyspistettä ympäröivä vihreä korostus ilmaisee, että yhteys on luotu.
Vaihe 3
Voit yhdistää sekä annetun että vaaditun liittymän yhteen valitsemalla ensin Vaadittu liittymä -muodon. Etsi sitten keltainen kahva.
Vaihe 4
Yhdistä muoto annettuun liittymään vetämällä keltaista kahvaa.
