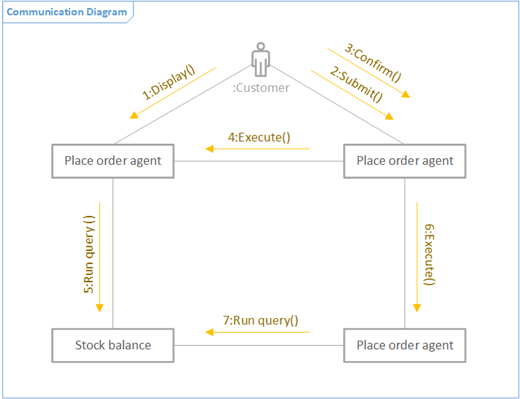

Vous pouvez créer un diagramme de communication UML pour montrer les interactions entre les lignes de vie qui utilisent des messages séquencés dans un arrangement de forme libre. Tout d’abord, vous ouvrez le modèle de communication UML et sélectionnez l’une des quatre options de modèle. Ensuite, le gabarit de communication UML apparaît, ainsi que des formes conformes à la norme UML 2.5.
Remarque
Le gabarit de communication UML n’est disponible que si vous êtes abonné à Visio (plan 2). Si vous avez un abonnement, vérifiez que vous disposez de la dernière version de Visio.
Démarrer un diagramme de communication
- Démarrez Visio. Si un fichier est déjà ouvert, cliquez surNouveaufichier>.
- Allez dans les catégories>Logiciel et base de données>Communication UML.
- Sélectionnez le modèle vide ou l’un des trois diagrammes de démarrage. Si vous souhaitez représenter la collaboration des lignes de vie en montrant les interactions entre les lignes de vie, veillez à choisir le diagramme de démarrage dans le coin inférieur gauche.
- Cliquez sur Créer.
- La fenêtre Formes en regard du diagramme doit s’afficher. Si vous ne la voyez pas, accédez à Afficher>les volets des tâches et vérifiez que l’option Formes est sélectionnée. Si vous ne le voyez toujours pas, cliquez sur le bouton Développer la fenêtre Formes bouton
à gauche. - Sous l’onglet Affichage, vérifiez que la case activée en regard des points de connexion est activée. Les points de connexion apparaissent alors lorsque vous commencez à lier des formes.
- À présent, faites glisser les formes que vous souhaitez inclure dans votre diagramme de la fenêtre Formes vers la page. Pour renommer les étiquettes de texte, double-cliquez sur les étiquettes.
Formes d’acteur et de ligne de vie
Conditions d’utilisation
- Faites glisser la forme Acteur sur la page pour représenter le rôle d’un utilisateur ou d’un système externe.
- Faites glisser la forme Lifeline sur la page pour chaque élément nommé qui représente un participant individuel.
Interactions entre les lignes d’écoute téléphonique en tant que messages
Étape 1
Faites glisser une forme de message sur la page et collez une extrémité sur un point de connexion sur une autre forme. Vous savez qu’il est collé lorsqu’il y a un carré vert autour du point de connexion.
Étape 2
Faites de même pour l’autre extrémité du message afin qu’il soit également collé à un point de connexion. Vous savez qu’il est collé quand il y a une surbrillance verte autour du point.
Étape 3
Si vous souhaitez que le message soit asynchrone, cliquez avec le bouton droit et choisissez Asynchrone. Cela remplacera la pointe de flèche fermée par une pointe ouverte.
Collaboration de lignes de vie en montrant les interactions entre les lignes de vie
Présentation
- Connectez d’abord les lignes de vie à l’aide de l’outil Connecteur .
- Utilisez ensuite les formes Message et Renvoyer le message pour montrer les interactions entre les lignes de vie.
Étape 1
Sous l’onglet Accueil , cliquez sur l’outil Connecteur (1). Passez la souris sur l’un des points de connexion d’une forme de ligne de vie jusqu’à ce qu’une surbrillance verte s’affiche (2).
Étape 2
Cliquez et faites glisser de la surbrillance verte vers un point de connexion sur une autre forme de ligne de vie jusqu’à ce que vous voyiez une surbrillance comme celle-ci.
Étape 3
Cliquez sur l’outil Pointeur lorsque vous avez terminé de connecter les formes de ligne de vie.
Étape 4
Faites glisser une autre forme de message pour qu’elle soit parallèle à l’autre ligne.
Conseils pour les connecteurs
Redresser les liens
Si un lien prend trop de tours, cliquez dessus avec le bouton droit, puis cliquez sur Connexion droite.
Modifier le type de connecteur
Vous pouvez modifier un type de connecteur. Par exemple, vous pouvez passer d’une association à une association dirigée. Cliquez avec le bouton droit sur le connecteur, puis cliquez sur Définir le type de connecteur.
Établir des connexions dynamiques au lieu de connexions de point à point
Si vous prévoyez de déplacer beaucoup de formes en mouvement, envisagez d’utiliser une liaison dynamique plutôt qu’une liaison de point à point.
Déplacer ou faire pivoter du texte sur des liens
Vous devrez probablement faire pivoter ou déplacer du texte sur les lignes de vos connecteurs. Voici comment procéder :
- Cliquez sur une zone vide de la page pour désélectionner tout ce qui peut être sélectionné.
- Sous l’onglet Accueil , dans le groupe Outils , cliquez sur l’outil Bloc de texte
- Cliquez sur le lien sur lequel vous souhaitez faire pivoter ou déplacer.
- Faites glisser le bloc de texte pour le déplacer ou faites-le pivoter à l’aide de la poignée de rotation Poignée
- Lorsque vous avez terminé, cliquez sur le bouton de l’outil Pointeur
Une fois que vous êtes revenu au bouton de l’outil Pointeur , bouton , le texte conserve la même position par rapport à la forme. Si vous utilisez l’outil Pointeur pour faire glisser le texte, la forme se déplacera également. Pour déplacer le texte indépendamment de la forme, retournez à l’outil Bloc de texte .
