Directives d’impression 3D pour les poignées de stylet avec le Surface Slim Pen

Ces instructions expliquent comment imprimer les poignées de stylet adaptatives sur une imprimante FDM. Le FDM est une méthode d’impression 3D largement utilisée qui fait fondre le filament thermoplastique et le dépose couche par couche pour construire un objet. Les marques d’imprimantes FDM courantes incluent Bambu Lab, Creality 3D, Prusa et FlashForge.

Recommandations relatives aux matériaux

  • PLA (acide polylactique)
  • ABS (acrylonitrile butadiène styrène)
  • PETG (polyéthylène téréphtalate glycol modifié)
  • Nylon

Configuration de l’imprimante

Il y a 3 parties par poignée et 1 partie par capuchon comme le montre l’image ci-dessous :

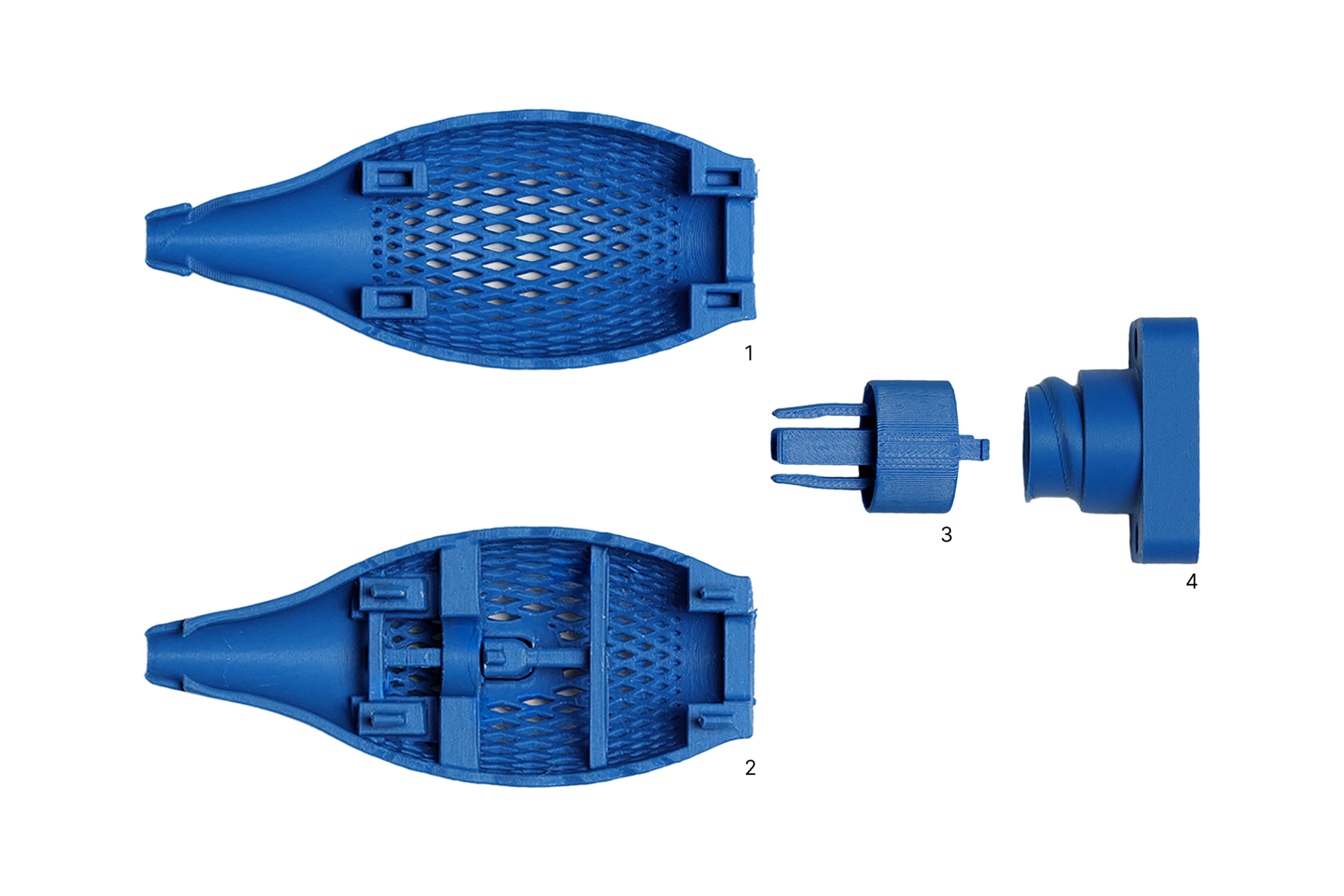

Pièces d’assemblage de poignée de stylet Surface Slim imprimées étiquetées 1, 2, 3 et 4.

  • Partie 1 = Prise arrière
  • Partie 2 = Poignée avant
  • Partie 3 = Topper

Détails de l’imprimante :

  • Taille de la buse : 0,4 mm
  • Hauteur de la couche : 0,2 mm

Paramètres d’impression :

  • Boucles murales : 2
  • Couches supérieures de la coque : 5
  • Couches inférieures de la coque : 5
  • Remplissage : 15 % Grille
  • Type de support : arborescence
  • Angle de seuil : 30

Si vous téléchargez le fichier 3MF, vous pouvez ignorer cette étape, car l’orientation d’impression correcte est déjà configurée.

Orientation par pièce :

  • Poignée arrière : verticale, à l’envers, avec une inclinaison de 30 degrés vers l’arrière
  • Poignée avant : verticale, à l’envers, avec une inclinaison de 30 degrés vers l’arrière
  • Topper : Horizontal, sur tangente
  • Casquette : Verticale, à l’envers

Voici un exemple de disposition finale :

Remarque

Les fichiers 3MF incluent un 2ème topper en supplément. Cette image montre également 2 majuscules, et les fichiers de majuscules sont disponibles en téléchargement de parties séparées.

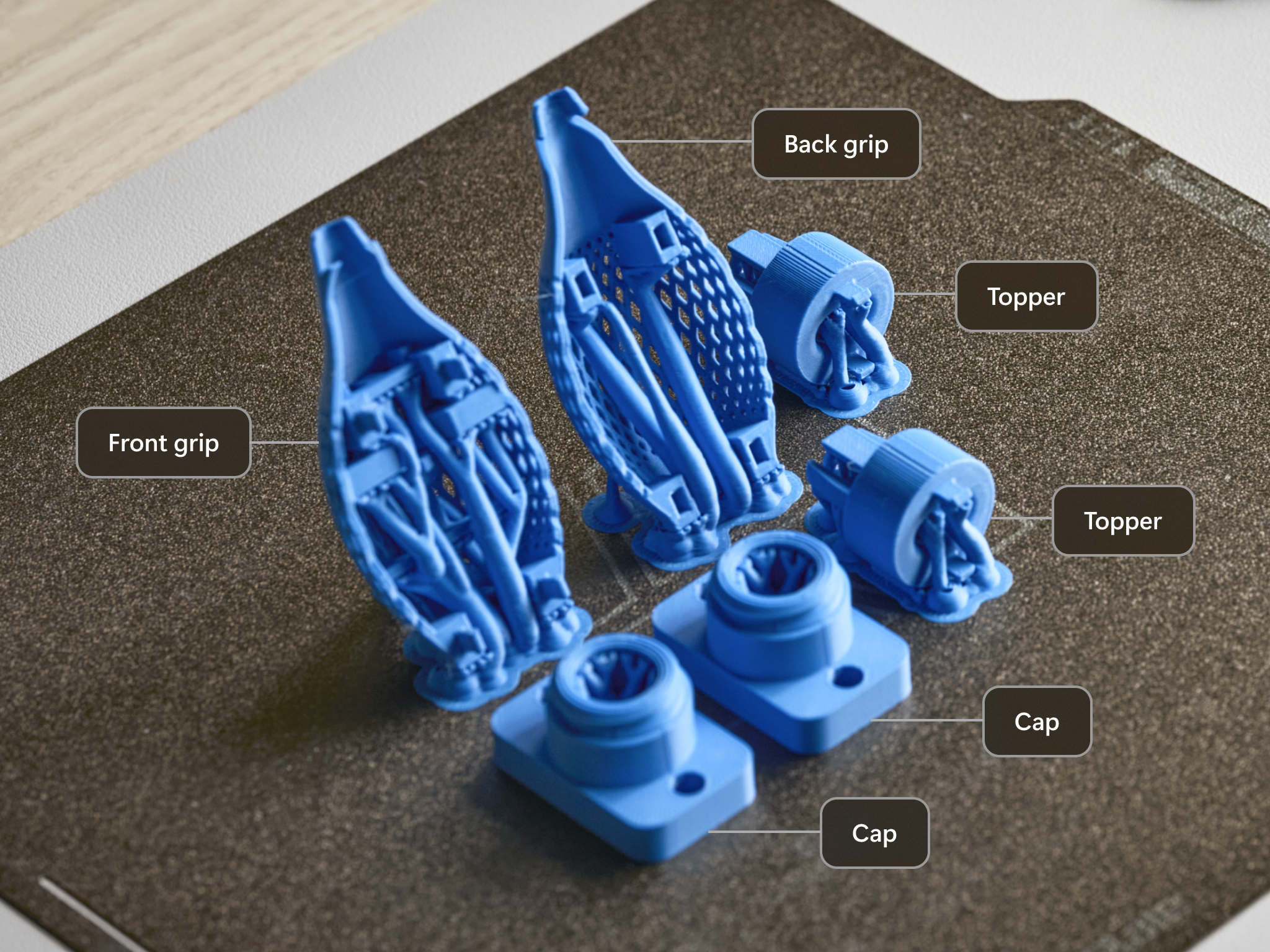

Pièces et capuchons de poignée Surface Slim Pen imprimés étiquetés poignée avant, poignée arrière, topper et capuchon.

Retirer le matériel de support

Après l’impression, retirez les pièces du lit d’impression. Vous aurez peut-être besoin d’un outil de grattage.

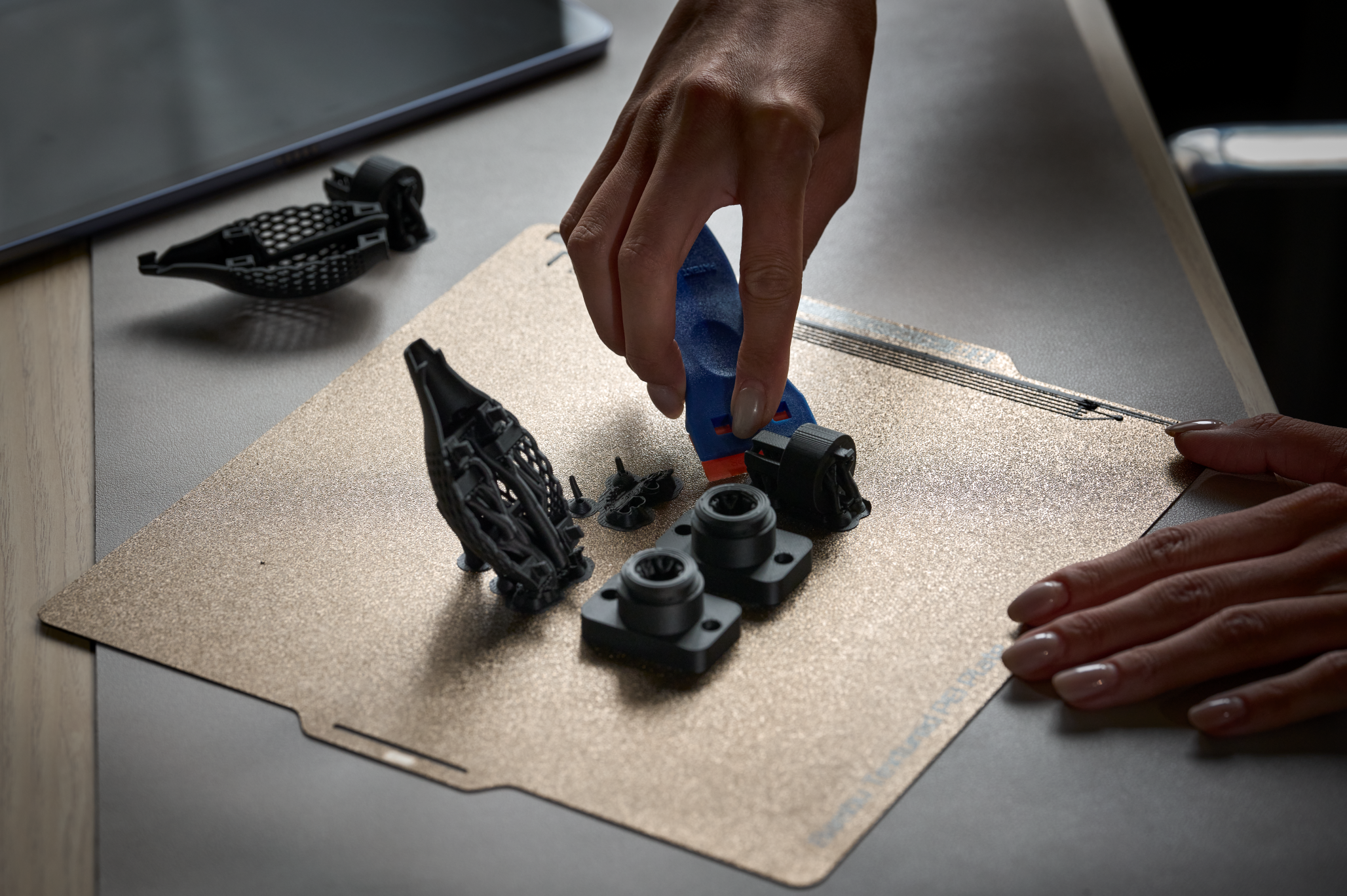

Une main retire les pièces de poignée du stylet Surface Slim Pen imprimées du lit d’impression.

Lorsque vous retirez les impressions, retirez le matériau de support avant d’assembler les pièces. Vous avez besoin d’une pince à épiler ou d’une pince à bec effilé pour cette tâche.

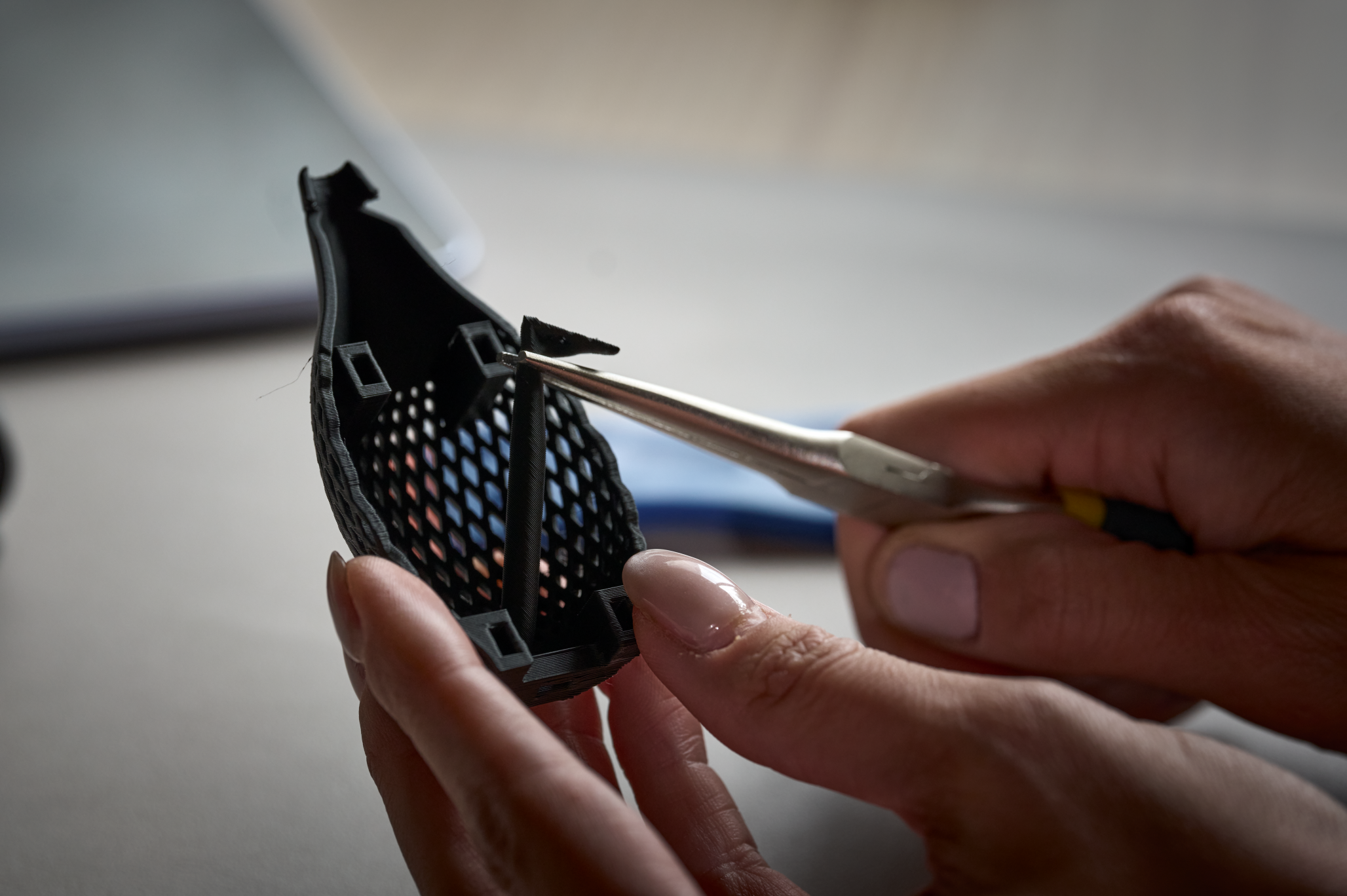

Une pince à épiler est utilisée pour retirer le matériau de support d’une pièce de préhension imprimée du stylet Surface Slim.

La partie 2 comporte des supports plus complexes et plusieurs petites caractéristiques qui nécessitent des soins. N’enlevez pas les quatre petits poteaux ou les faisceaux en forme de H autour du bouton.

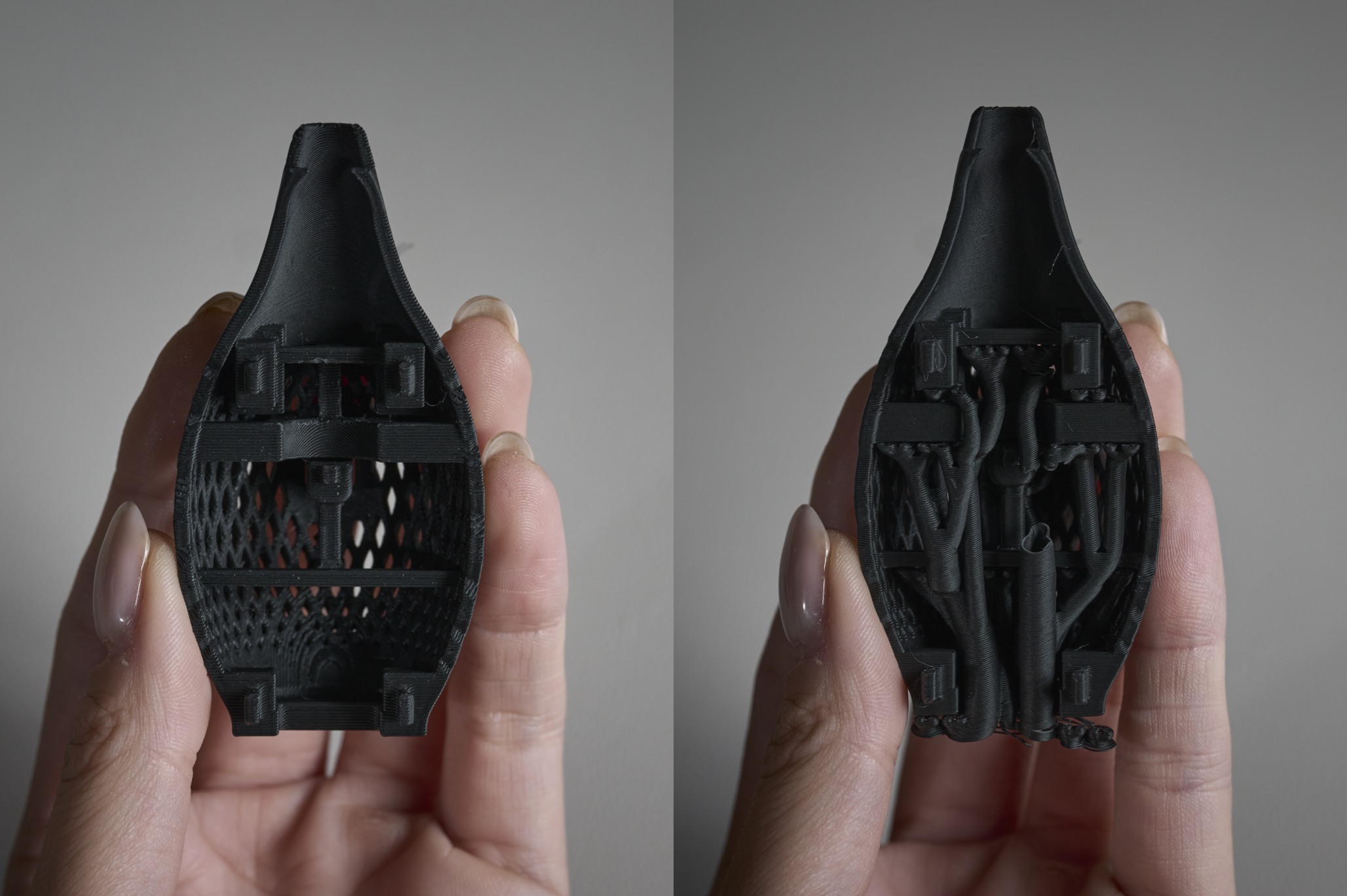

Deux vues d’une partie de poignée du stylet Surface Slim imprimée montrant les structures de support et les petites caractéristiques.

Assembly

Prenez les parties 1 et 2, alignez les quatre boutons-pression et fentes, puis pressez les pièces ensemble.

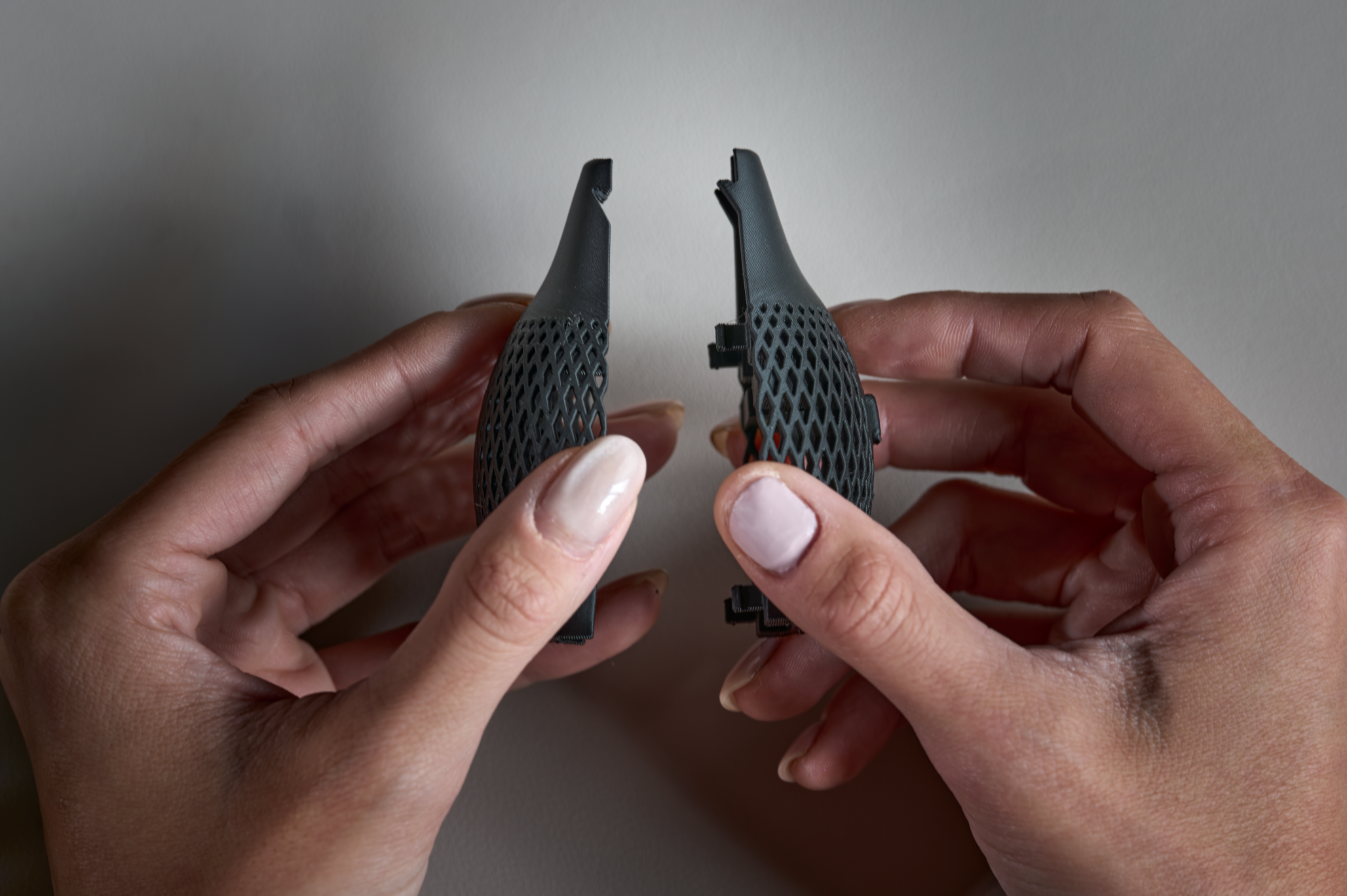

Deux moitiés d’une poignée de stylet Surface Slim imprimée sont maintenues l’une en face de l’autre pour l’alignement.

Prenez la partie 3, alignez les boutons-pression avec les fentes des parties 1 et 2 et pressez-les ensemble.

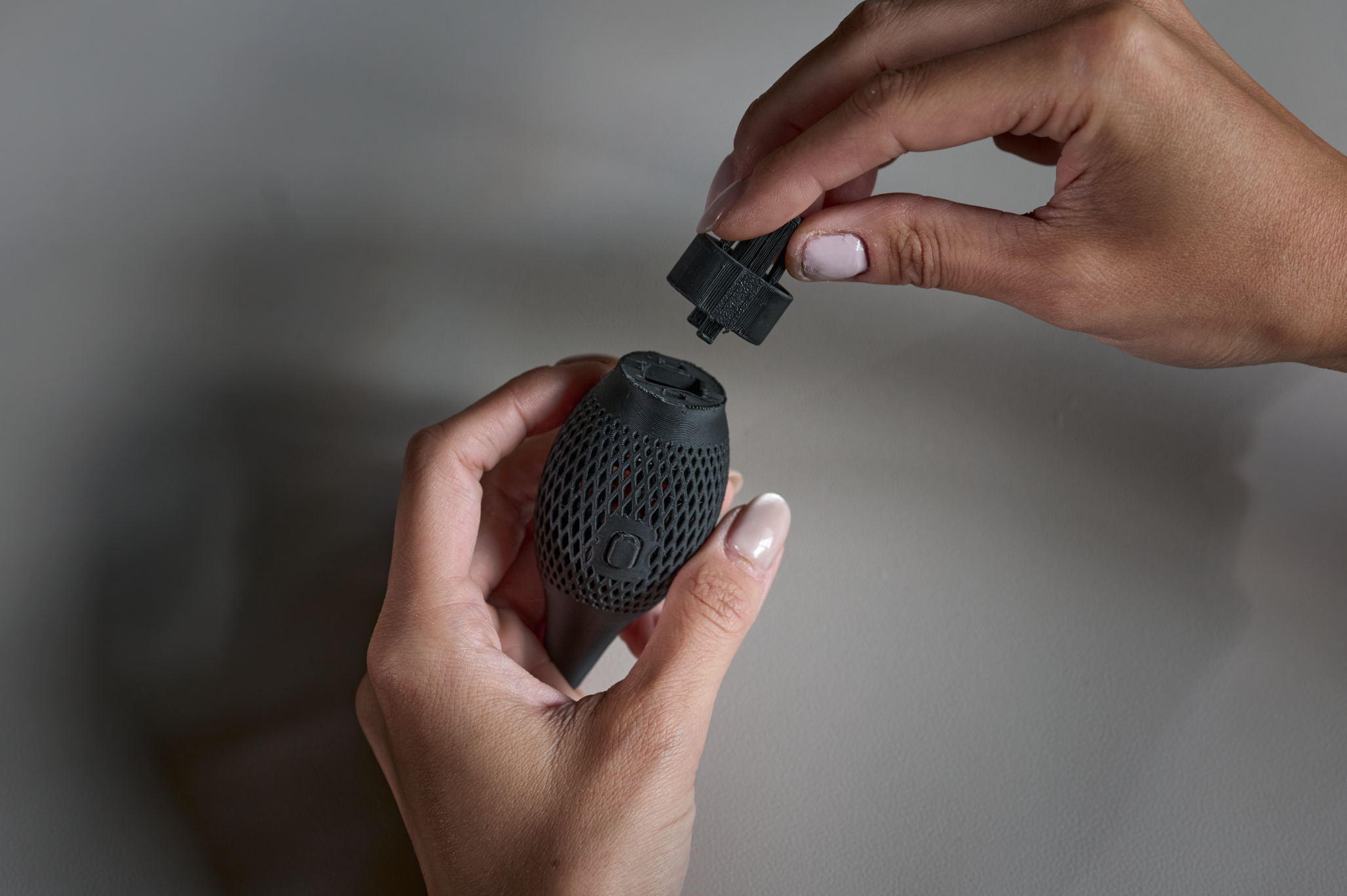

Un capuchon est placé au-dessus de la partie 3, le topper, de la poignée du stylet Surface Slim.

Imprimer le capuchon. Mettez le capuchon sur la partie 3.

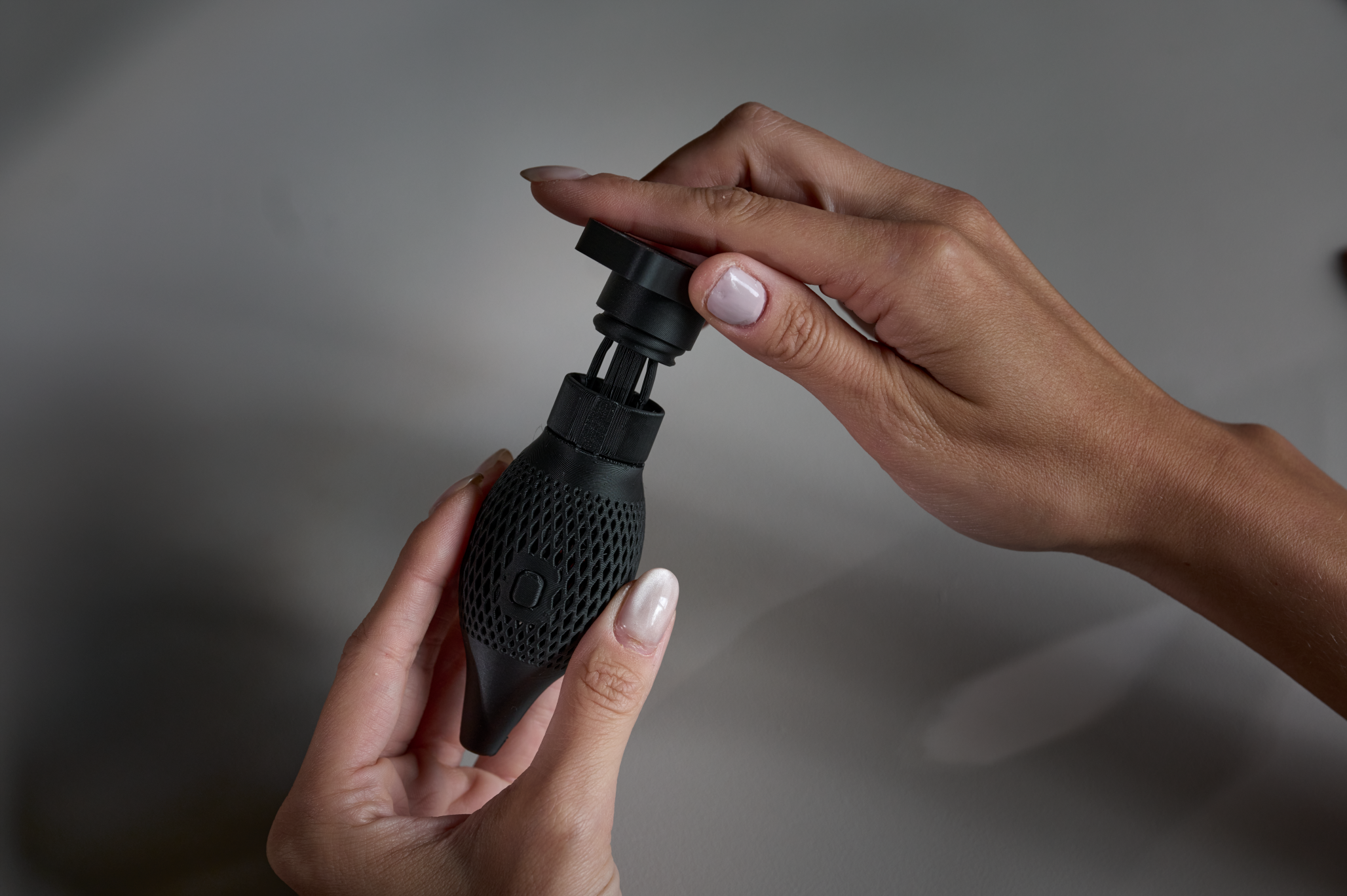

Une main tord le capuchon dans le sens inverse des aiguilles d’une montre pour le desserrer.

Tournez dans le sens des aiguilles d’une montre pour serrer une rotation. Ensuite, tournez dans le sens inverse des aiguilles d’une montre pour qu’une rotation se desserre. Le capuchon doit maintenant rester captif dans la partie topper.

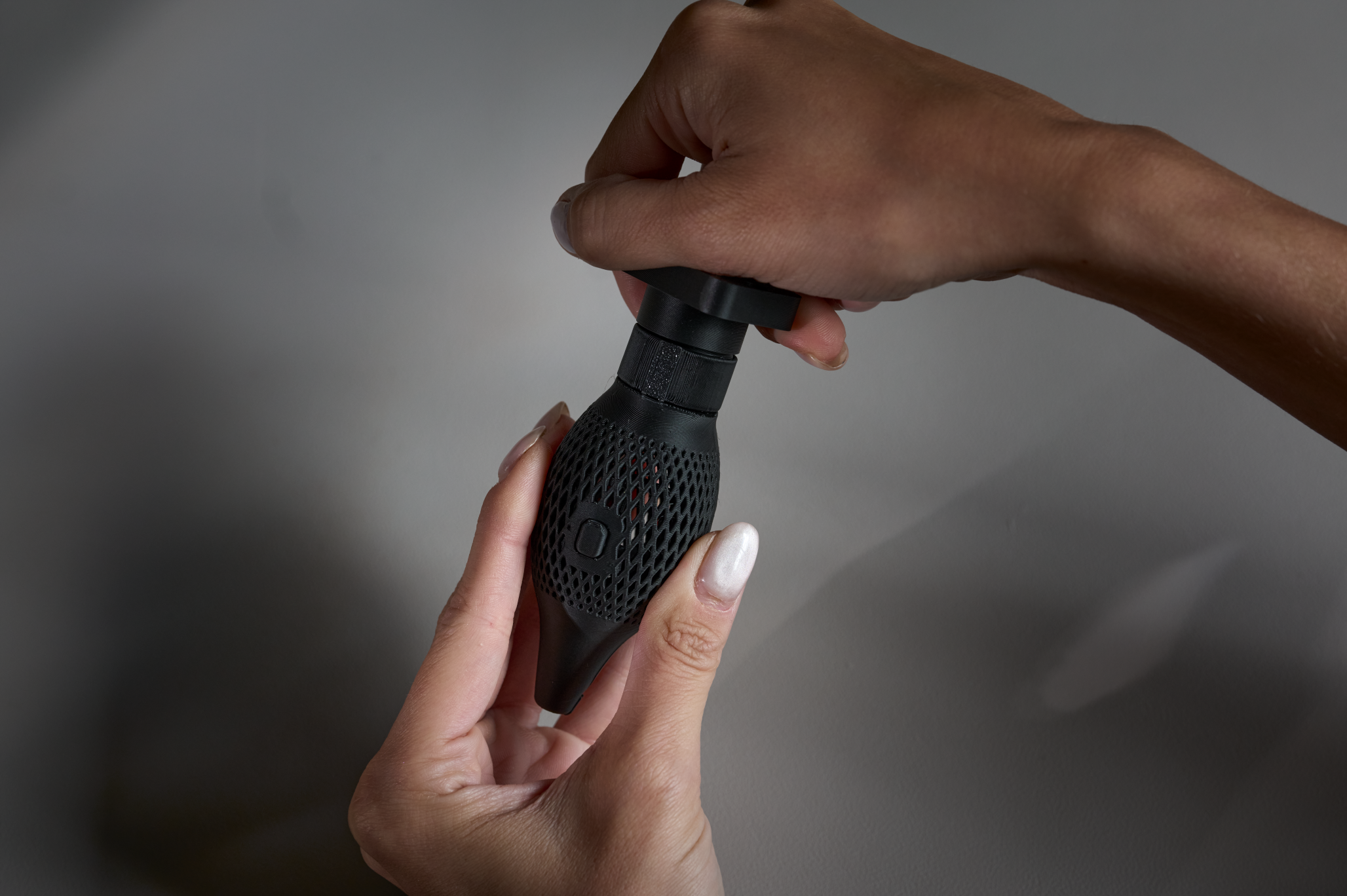

Une main tord le capuchon dans le sens des aiguilles d’une montre pour le serrer.

Prenez votre stylet Surface Slim et glissez-le dans la poignée avec le capuchon dans un état desserré. Assurez-vous que les boutons sont du même côté.

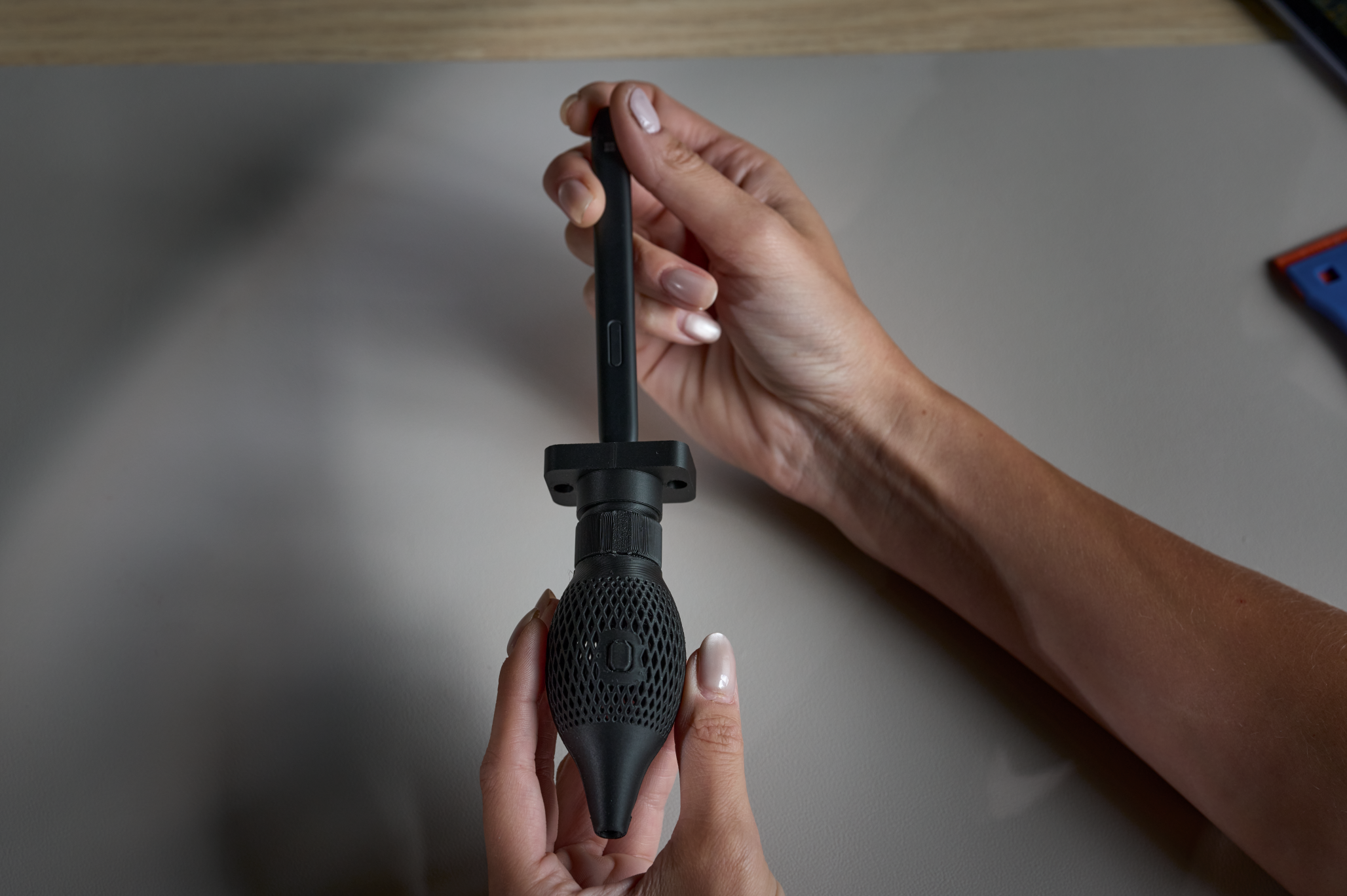

Le Surface Slim Pen est glissé dans la poignée avec le capuchon dans un état desserré.

Tournez le capuchon dans le sens des aiguilles d’une montre pour serrer la prise sur le stylet.

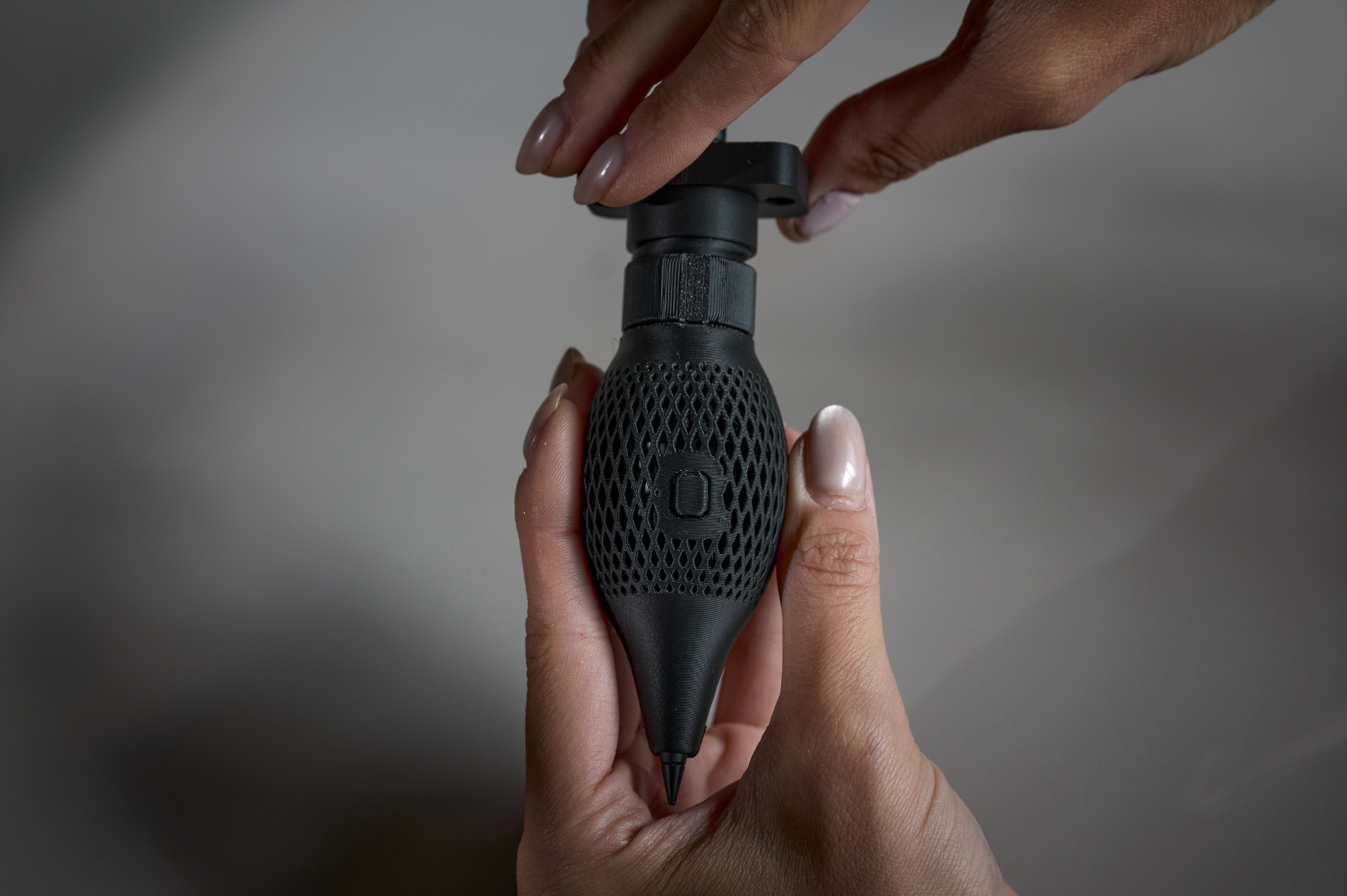

Une main tourne le capuchon dans le sens des aiguilles d’une montre pour serrer la poignée du stylet Surface Slim.

Remarque

Les capuchons des stylos sont conçus de manière à ce que vous puissiez les tordre d’une seule main en utilisant le bord de la table.

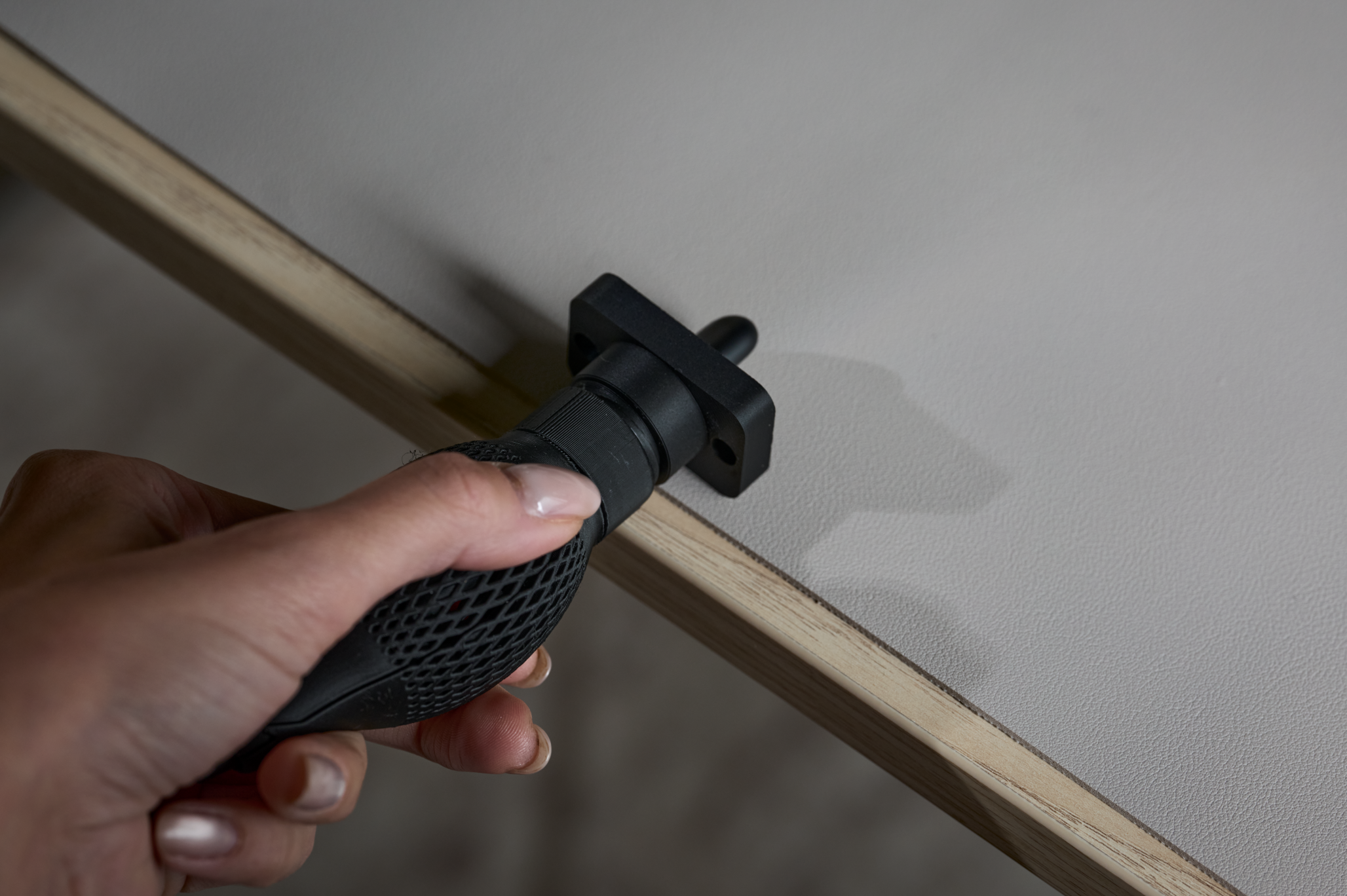

Une main utilise le bord d’une table pour tordre le capuchon d’une main.

Le stylet est maintenant bien ajusté dans la poignée. Pour retirer le stylet, tournez le capuchon dans le sens inverse des aiguilles d’une montre et tirez ou secouez le stylet.

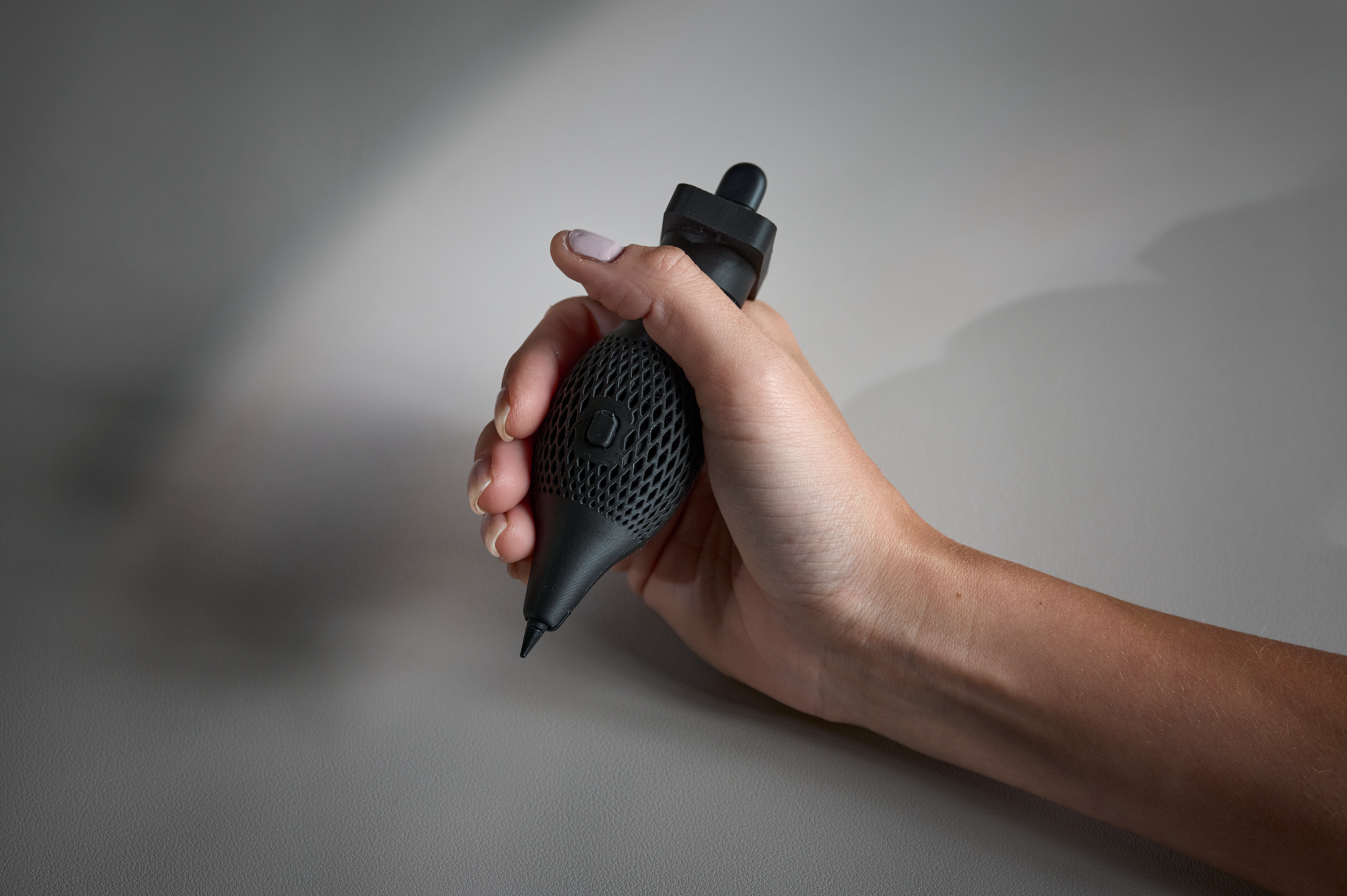

Le Stylet Surface Slim est correctement installé dans la poignée imprimée.

Avertissement : n’appuyez pas sur le bouton lorsque le stylet n’est pas dans la poignée.
