תרשים קרני השמש אידיאלי להצגת נתונים הירארכיים. כל רמה בהירארכיה מיוצגת על-ידי טבעת אחת או עיגול אחד, כשהעיגול הפנימי ביותר מייצג את ראש ההירארכיה. תרשים קרני שמש ללא נתונים הירארכיים (רמה אחת של קטגוריות) דומה לתרשים טבעת. עם זאת, תרשים קרני שמש עם רמות מרובות של קטגוריות מראה כיצד הטבעות החיצוניות קשורות לטבעות הפנימיות. תרשים קרני השמש הוא היעיל ביותר להצגת האופן בו טבעת אחת מופצת לחתיכות תורם, בעוד שסוג אחר של תרשים הירארכי, תרשים מפת העץ, אידיאלי להשוואה בין גדלים יחסיים.
יצירת תרשים קרני שמש
בחר את הנתונים שלך.

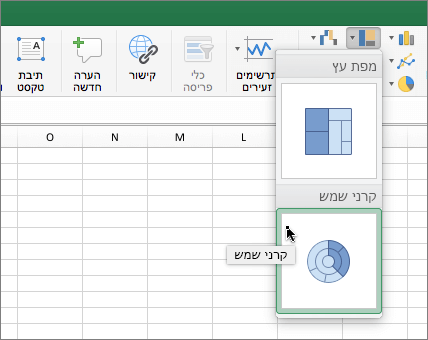

לחץ על הוסף>קרני שמש של תרשים>הירארכיה.
באפשרותך גם להשתמש בכרטיסיה כל התרשימים תחת תרשימים מומלצים כדי ליצור תרשים קרני שמש, על-אף שתרשים קרני שמש מומלץ רק כאשר תאים ריקים קיימים במבנה ההירארכי. (לחץ על 'הוסף'>תרשימים מומלצים>הכרטיסיה 'כל התרשימים ')
עצה
השתמש בכרטיסיות עיצובתרשים ועיצוב אובייקטים כדי להתאים אישית את מראה התרשים. אם אינך רואה כרטיסיות אלה, לחץ במקום כלשהו בתרשים קרני שמש כדי להציג אותן ברצועת הכלים.
