A Visio Professional alkalmazásban színezheti az alakzatokat az adatértékeik alapján. Ezt érték szerinti színadatkapcsolatú ábrának is nevezik. A színezést azután tudja alkalmazni, hogy adatokat importált a rajzán lévő alakzatokba.
Az alábbi ábrán például az összes "Ki" értékű számítógép-alakzat piros színű. A "Bekapcsolva" típusú számítógépek színe zöld.
Megjegyzés
A Visio ugyan adatkapcsolatú „ábraként” utal az érték szerinti színezésre, de ez a lehetőség valójában nem jelenít meg semmilyen további grafikus elemet vagy szimbólumot az alakzatok mellett. Ehelyett egyszerűen kitölti az alakzatot az adatnak megfelelő színnel.

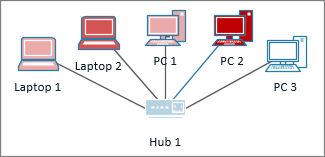

Az értékek tartományától függően különböző színárnyalatokat is alkalmazhat. Az alábbi példában a számítógépek érték szerint vannak színezve. A színük attól függ, hogy mennyi processzort dolgoznak fel. A nagy feldolgozási igényű számítógépek sötétvörösek. Az alacsonyabb feldolgozási igényűek világosabb pirossal vagy fehér színnel vannak elszínezve.
Az érték szerinti színezés beállítása

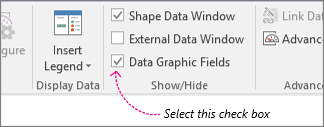

Ellenőrizze, hogy az Adatkapcsolatú ábra mezői ablaktábla meg van-e nyitva a jobb oldalon. Ha nincs megnyitva, az Adatok lapon jelölje be az Adatkapcsolatú ábra mezői jelölőnégyzetet.
Hajtsa végre a megfelelő műveletet:
- Ha az oldalon lévő összes alakzatot módosítani szeretné, a diagram egy üres területére kattintva törölje az esetleg kijelölt alakzatok jelölését.
- Ha csak kijelölt alakzatokat szeretne módosítani a lapon, egy vagy több alakzatra kattintva jelölje ki őket.

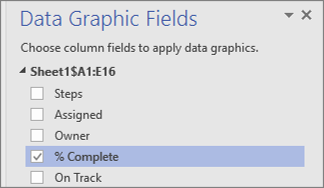

Az Adatkapcsolatú ábra mezői ablaktáblában adja meg, hogy mely adatmezőkhöz szeretne színezést beállítani.
Ugyanezen az ablaktáblán ellenőrizze, hogy a módosítani kívánt mező be van-e jelölve, és jelölje ki, hogy kék színnel kiemelten jelenjen meg:

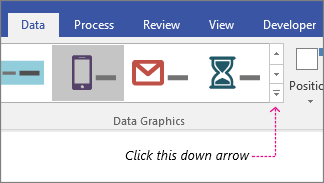

Az Adatok lapon kattintson az Adatkapcsolatú ábra gyűjtemény alján található lefelé mutató nyílra.
Az Érték szerinti színezés területen válassza az alábbiak egyikét:
- Az
olyan szövegértékekkel rendelkező mezőkhöz használható, mint a "Bekapcsolva", a "Kikapcsolva", a "Nyomon követés alatt", a "Nyomon követés kikapcsolása" és így tovább. Ha szöveges mezőt választott fentebb, válassza ezt a lehetőséget. - Ez a
olyan mezőkhöz használható, amelyek számértékekkel (például százalékokkal vagy összegekkel) rendelkeznek. Ha számokat tartalmazó mezőt választott fentebb, válassza ezt a lehetőséget.
- Az
A színezés beállítása
Miután aktiválta a színezést, előfordulhat, hogy be kell állítania a színeket az adatai megfelelő ábrázolásához.
Végezze el a fenti 1–4. lépést.
Az Adatok lapon kattintson a Beállítás elemre.
Tegye a következők valamelyikét:
- Ha ezt a beállítást választotta: , akkor válasszon ki egy Kitöltőszínt az importált adatokban szereplő összes lehetséges értékhez. Ha az alakzat szövegének színét is módosítani szeretné, adja meg a Szövegszín beállítást.

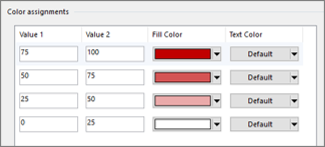

- Ha ezt a beállítást választotta: , látni fogja, hogy minden kitöltőszínnek van tartománya. A tartomány alját az 1. érték, a felső pedig a 2. érték határozza meg. Válasszon ki egy kitöltőszínt az egyes tartományokhoz. Ha az alakzat szövegének színét is módosítani szeretné, adja meg a Szövegszín beállítást.
- Ha ezt a beállítást választotta:
Ha korrigálni szeretné bármelyik értéket, az Érték oszlopokban megteheti.
Ha további színhozzárendelést kíván beállítani, kattintson a Beszúrás elemre a jobb oldalon, írja be az új értékeket, majd válasszon színt az értékekhez.
Ha el szeretné távolítani a színhozzárendelések egyikét, kattintson a Törlés lehetőségre a jobb oldalon.
