UML コンポーネント図を作成して、コンポーネント、ポート、インターフェイス、およびそれらの間の関係を表示できます。
UML の コンポーネント は、システムのモジュール部分を表します。 動作は、必要なインターフェイスと提供されるインターフェイスの観点から定義されます。 コンポーネントには、パブリック プロパティと操作を含む 外部ビュー があり、プライベート プロパティと分類子を実現する 内部ビュー があります。 内部ビューは、外部動作が内部的にどのように実現されるかを示します。
まず、 UML コンポーネント テンプレートを開き、4 つのオプションのいずれかを選択します。 [UML コンポーネント] ステンシルが、UML 2.5 標準に準拠した図形と共に表示されます。
注
UML コンポーネント ステンシルは、Visio Plan 2 サブスクライバーの場合にのみ使用できます。 サブスクリプションをお持ちの場合は、Visio のバージョンが最新であることをご確認ください。
コンポーネント図を開始する
- Visio を起動します。 または、既にファイルを開いている場合は、[ ファイル>新しい] をクリックします。
- [カテゴリ>ソフトウェアとデータベース>UML コンポーネント] に移動します。
- 空白のテンプレートを選択するか、3 つのスターター図面のいずれか 1 つを選択します。 目的のテンプレートを選んだら、[作成] をクリックします。
- 図の横に [図形] ウィンドウが表示されるはずです。 表示されない場合は、[ 表示>タスク ウィンドウ] に移動し、[ 図形] が選択されていることを確認します。 それでも表示されない場合は、左側の [図形ウィンドウの展開 ] ボタン [
![図形ウィンドウの展開] ボタン](media/visio-2016-expand-shapes-window.png)
をクリックします。 - [表示] タブで、[接続ポイント] の横のチェック ボックスがオンになっていることを確認します。 これで、図形の接続を開始すると、接続ポイントが表示されます。
- 次に、図に取り込みたい図形を、[図形] ウィンドウからページにドラッグします。 テキスト ラベルの名前を変更するには、ラベルをダブルクリックします。
コンポーネント図形
用途
システムまたはアプリケーションの各機能ユニットでコンポーネント図形を使用します。
ステレオタイプを表示または非表示にする
図形を右クリックして、ステレオタイプ ラベルを表示または非表示にします。
![右クリック メニュー、[ステレオタイプの表示] コマンド、 <<コンポーネント>> テキスト ラベル](media/visio-2016-component-stereotype.png)
サブシステム
コンポーネント図形は、その他のコンポーネントを含むサブシステム図形として使用することができます。 サイズを変更して大きくし、その上に他のコンポーネントをドロップするだけです。 緑色で強調表示されたら、移動できるようになります。 その時点から、大きい方の図形はコンテナーとして機能し、小さい方の図形は大きい方の図形と共に移動します。
ヒント
コンポーネントを他のコンポーネント上にドラッグした場合に、ドラッグしたコンポーネントが表示されなくなった場合は、Ctrl キーと Shift キーを押しながら F キーを押して、当該コンポーネントを前面に移動します。
インターフェイス図形
用途
- クラス/インターフェイスの実現を指定する場合は、提供インターフェイス図形を使用します。
- クラス/インターフェイスに対する依存関係を指定する場合は、要求インターフェイスを使用します。
手順 1
提供インターフェイス図形をページにドラッグし、ポートの四角形と接続ポイントをつなげます。 接続ポイントの周囲が緑色で強調表示されたら、接続されたことになります。
手順 2
要求インターフェイス図形をページにドラッグし、同様にポートの四角形と接続ポイントをつなげます。 接続ポイントの周囲が緑色で強調表示されたら、接続されたことになります。
手順 3

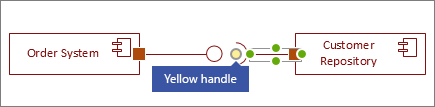

提供インターフェイスと要求インターフェイスを互いに接続するには、まず、必須インターフェイス図形を選択します。 次に、黄色のハンドルを探します。
手順 4
黄色のハンドルをドラッグして、提供インターフェイスと接続します。
コネクタのヒント
直線コネクタ
コネクタのターン数が多すぎる場合は、それを右クリックし、[ ストレート コネクタ] をクリックします。
多重度の表示
必要に応じて、コネクタを右クリックし、[多重度の表示] を選択します。 これにより、4 つのテキスト ボックスが表示され、詳細情報を追加できるようになります。 必要ないテキスト ボックスがある場合は、該当するものを削除します。
コネクタの種類の変更
コネクタの種類を変更することができます。 たとえば、"関連付け" から "方向付き関連付け" に変更することができます。 コネクタを右クリックし、[コネクタの種類の設定] をクリックします。
ポイント接続ではなく、動的な接続を行う
図形の移動が多い場合は、ポイント 接続ではなく動的接続 を作成することを検討してください。
コネクタでテキストを移動または回転する
コネクタ上でテキストを回転または移動することが必要になると考えられます。 その手順は次のとおりです。
- ページの空白領域をクリックし、選択されているものがあれば、選択を解除します。
- [ホーム] タブの [ツール] グループで、[テキスト ブロック] ツールの [
![テキスト ブロック] ボタン](media/vs15-textblock.png)
をクリックします。
- 回転または移動したいテキストが存在しているコネクタをクリックします。
- テキスト ブロックをドラッグして移動するか、回転ハンドルの
を使用して回転します
- 完了したら、[ポインター ツール] ボタン [
![ポインター] ボタン](media/pointerps.gif)
をクリックします
[ポインター ツール] ボタン [に戻ると、テキストは図形に対して同じ位置を保持します。
[ポインター ツール ポインターを使用してテキストをドラッグすると、図形も移動します。 図形とは別にテキストを移動するには、テキスト ブロック ツールの [ に戻ります。
