Visio の図形の書式を設定する

適用先
Visio Plan 1 Visio Professional 2024 Visio Standard 2024 Visio Professional 2021 Visio Standard 2021 Visio Professional 2019 Visio Standard 2019 Visio Professional 2016 Visio Standard 2016

Visio では、テキストの色、フォント、塗りつぶしの色とパターン、線の太さとスタイル、影を変更することで、図形の外観をカスタマイズできます。

図形スタイルを使用して書式設定をすばやく適用する

図形に色を追加する最も簡単な方法は、プリセットされた図形スタイルのメニューです。

  1. 変更する図形を選択します。
  2. ツール バーの [ ホーム>図形のスタイル] に移動します。
    Visio for Microsoft 365 の [ホーム] タブの図形の書式設定オプション。
  3. スタイルのギャラリーを開き、図面の色のテーマに一致するオプションを選択します。 オプションには、さまざまな色、グラデーション、線のスタイルが含まれます。

書式設定を手動で適用する

次に説明するように、[図形の書式設定] ウィンドウを使用して、書式設定をより正確に適用できます。

  1. 変更する図形を選択します。
  2. 図形を右クリックして、[図形の書式設定] を選びます。
    [図形の書式設定] ウィンドウが開きます。
  3. [ 図形の書式設定] ウィンドウの [塗りつぶし & 線] タブ ([塗りつぶし] & [線]) タブで塗りつぶしの種類を選択し、色を選択します。
  4. 図形に罫線が必要な場合は、[ 線] で線の種類と色を選択します。 次に、 透過性、 幅、 ダッシュの種類、キャップの種類 など、必要なその他のオプションを選択 します。
  5. 効果 ( 影、 反射、 光彩、 3D 表示など) を適用するには、[ 図形の書式設定] ウィンドウの [効果] タブを選択します。 ウィンドウの上部にある [(効果)] タブをクリックし、使用可能なオプションを確認します。

適用するカスタム色を選択する

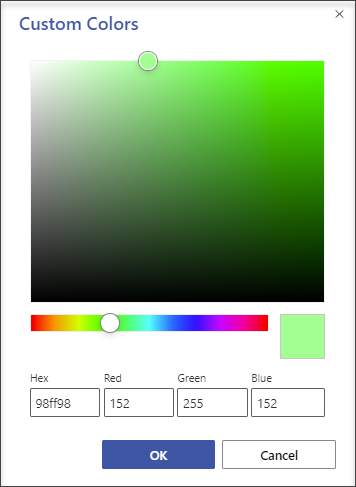

カスタム色を適用するには、赤と緑と青の色の組み合わせまたは 16 進色コードを指定するか、カラー キャンバスから選択します。

  1. 1 つまたは複数の図形を選びます。
  2. [ホーム>図形の塗りつぶし] ボタンを選択します。
  3. [ その他の色] > [カスタム] を選択します。
  4. カスタム カラーには、赤と緑と青の色の組み合わせまたは 16 進値を指定するか、カラー マップから直接色を選択できます。

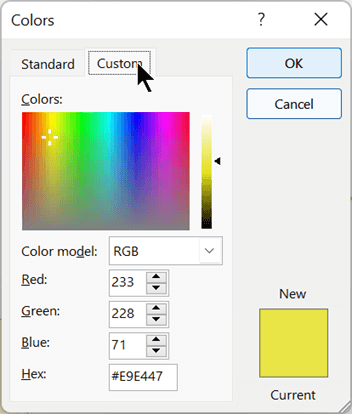

    [色] ダイアログ ボックスの [カスタム] タブで、カスタムの色を選択できます。
  5. カスタムアウトラインの色を選択するには、 ホーム>LineShape Outline ボタン を選択します。次に、[ その他の色] を選択します。

図形の線の太さを変更する

  1. 図形を選択します。

  2. [ ホーム ] タブの [ 図形のスタイル ] セクションで、[ 線>太さ] を選択し、目的の太さを選択します。
    ([ 線] メニューでは、線のスタイルを変更することもできます。[ 破線 ] または [矢印 ] オプションを使用して、目的の線の種類を選択します)。

    ヒント

    線の太さのサイズを正確に設定するには、図形を右クリックして [ 図形の書式設定] を選択し、[ 線 ] を選択し、目的の 幅 を .25 pts 単位で選択します。
