„Surface Thunderbolt 4 Dock“ naudojimas

Naudodami "„Microsoft“ Surface Thunderbolt™ 4" doką per USB-C prijunkite "Surface" prie viso dydžio monitorių, eterneto ryšio, išorinių garsiakalbių ir kt. Taip pat įkraunama jūsų „Surface“.

Galima įsigyti iš "Microsoft Store" ir kitų pardavėjų.

• "Surface Thunderbolt 4" dokas

Susipažinkite su „Surface Dock“

Prievadai

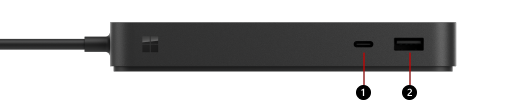

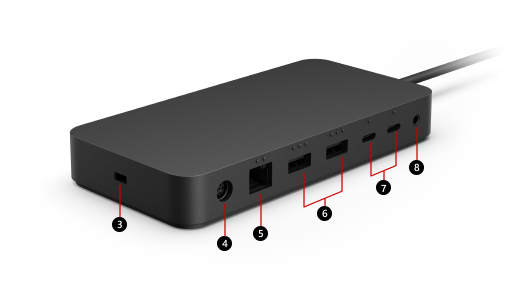

Susipažinkite su „Surface Dock“ prievadais.

1 & 7

USB-C prievadas (-ai) (USB 4 Thunderbolt™ 4, vaizdo ekranas įjungtas)

Naudokite šį prievadą, jei norite prijungti USB-C priedus.

USB-C prievadus "Surface Thunderbolt™ 4 Dock" galima prijungti prie išorinio monitoriaus. Priklausomai nuo monitoriaus vaizdo išvesties jungčių, gali prireikti monitoriaus adapterio (parduodamas atskirai).

2 & 6

USB-A prievadas (-iai) (USB 3.1 Gen 2, iki 10 Gigabitų per sekundę)

Perkelkite didelius failus į išorinį diską, prijunkite USB spausdintuvą arba ausines, įkraukite priedus ir dar daugiau.

3

Saugos užrakto lizdas

Prijunkite doką prie saugos užrakto kabelio.

4

Maitinimo šaltinio perjungiklis

Maitinimo šaltinio perjungiklis prijungia doką prie jo maitinimo šaltinio.

5

Eterneto prievadas (2,5 gigabito per sekundę)

Kai reikia patikimo ir greito laidinio tinklo ryšio, prijunkite „Surface: prie laidinio tinklo naudodami eterneto prievadą.

8

Garso prievadas

Prijunkite mėgstamiausius garso priedus, pvz., laidinius garsiakalbius ar ausines, prie doko 3,5 mm garso prievado.

Maitinimo šaltiniai

Sužinokite, kuris maitinimo šaltinio modelis tinka "Surface Dock".

„Surface Dock“ modelis

Maitinimo bloko modelis

Maitinimo šaltinio galia

Perėjimas į įrenginį

"Surface Thunderbolt™ 4" dokas

2055

165 W (22 voltai @ 7,5 amperų)

96W

Suderinamumas su "Surface" įrenginiais

Tolesnėje lentelėje patikrinkite savo "Surface" modelį, kad sužinotumėte, kokios doko funkcijos palaikomos. Jei jūsų "Surface" sąraše nėra, jis nesuderinamas su šiuo doku. Norėdami gauti informacijos, kaip rasti savo "Surface" modelį, eikite į Sužinokite, kurį "Surface" modelį turite.

Informacijos apie įrenginio ir doko palaikomą vaizdo skiriamąją gebą ir atnaujinimo dažnį žr. "Surface" palaikoma išorinio ekrano skiriamoji geba ir atnaujinimo dažniai.

„Surface“ modelis	USB-C duomenų perdavimo sparta
"Surface Pro" (12-asis leidimas)* "Surface Pro 5G" verslui (12-asis leidimas)* "Surface Pro" (11-asis leidimas)* Surface Pro 10 verslui* "Surface Pro 9" ("Intel" / "Wi-Fi")* Surface Pro 8*	Iki 40 Gb/s
"Surface Laptop" (8-asis leidimas)* "Surface Laptop 5G" verslui* "Surface Laptop" (7-asis leidimas)* "Surface Laptop 6" verslui* "Surface Laptop 5"*	Iki 40 Gb/s
"Surface Laptop Studio"* "Surface Laptop Studio 2"*	Iki 40 Gb/s
"Surface Pro" 12 colių 1-asis leidimas "Surface Pro 9" su 5G „Surface Pro 7+“ „Surface Pro 7“ „Surface Pro X“	Iki 10 Gb/s
„Surface Laptop“ 13 colių „Surface Laptop 4“ „Surface Laptop 3“ „Surface Laptop Go 3“ „Surface Laptop Go 2“ „Surface Laptop Go“	Iki 10 Gb/s
„Surface Book 3“	Iki 10 Gb/s
„Surface Go 4“ „Surface Go 3“ „Surface Go 2“	Iki 10 Gb/s

* "Surface Thunderbolt™ 4 Dock" optimizuotas įrenginiams su USB4 / "Thunderbolt™ 4" prievadais. Tai apima "Surface" įrenginius*, išvardytus pridedamoje lentelėje.

„Surface Dock“ nustatymas

Išpakavę doką, padėkite jį ant savo stalo ten, kur jums patogiau ir palikite visus reikiamus kabelius ir laidus, kad būtų lengviau juos pasiekti. Dabar esate pasirengę jį nustatyti.

Darbo vietos paruošimas ir doko prijungimas

1. Įjunkite doko maitinimo AC galą į maitinimo lizdą, tuomet įjunkite kitą galą į maitinimo šaltinio perjungiklį esantį doke.

2. Jei norite naudoti laidinį tinklo ryšį, prijunkite tinklo kabelį prie eterneto prievado.

3. Prijunkite kompiuterio USB periferinius įrenginius prie USB prievadų.

4. Prijunkite monitoriaus laidą prie USB-C prievado "Surface Thunderbolt™ 4" doko gale.

   Jei monitoriaus kabelis neturi USB-C kištuko, turėsite įsigyti kitą kabelį arba adapterį. Norėdami gauti daugiau informacijos apie adapterius, eikite į " Surface" prijungimas prie išorinio ekrano.

5. Prijunkite bet kokius garso priedus, pvz., laidinius garsiakalbius ar ausines.

   Jei nesate prijungę išorinių garsiakalbių, naudodami „Surface“ galite negirdėti garso. Norėdami sužinoti, kaip „Surface“ įrenginyje perjungti įtaisytuosius garsiakalbius, žr. „Surface“ dokų trikčių diagnostika.

Prijunkite „Surface“ prie doko

Nustatę savo darbo sritį:

• Jei pagrindinis įrenginys palaiko USB4® / "Thunderbolt™ 4", prijunkite laidą iš doko prie pagrindinio įrenginio USB4® / "Thunderbolt™ 4" prievado.  Kitu atveju prijunkite kabelį iš doko prie bet kurio pagrindinio įrenginio USB-C prievado.

Jūsų įrenginys bus įkraunamas ir automatiškai prisijungs prie priedų ir periferinių įrenginių, prijungtų prie doko.

Monitoriaus nustatymas

Prijungę „Surface“ ir išorinį monitorių prie doko, galite pasirinkti, ką norite rodyti kiekviename ekrane. Štai kaip tai padaryti:

1. "> Eiti į pradžios ekraną piktogramos >>Išorinio .

   Atidaryti ekrano parametrus

2. Išplėskite parinktį Išplėsti darbalaukį šiame ekrane ir pasirinkite vieną iš toliau nurodytų parinkčių:

   • Kopijuoti darbalaukį 1 ir 2. Ekranas rodomas dviejuose ekranuose.

     Pastaba

     Taip pat gali būti rodomos papildomos parinktys, pvz., Dubliuoti darbalaukį 1 ir 3 numeriuose.

   • Išplėsti darbalaukį iki šio ekrano. Ekranas išplečiamas per du ekranus ir galite vilkti elementus iš vieno ekrano į kitą.

   • Rodyti tik __. Jūsų ekranas rodomas pasirinktame ekrane, o kitas ekranas yra tuščias.

Garso nustatymas

Prijungę "Surface" ir garso įrenginius prie doko, jei yra keli garso įrenginiai, galite pasirinkti įvesties ir išvesties nuostatas. Štai kaip tai padaryti:

1. "> Eiti į pradžios ekraną piktogramos >>.

   Atidaryti garso parametrus

2. Dalyje Išvestis pasirinkite išvesties įrenginį.

3. Dalyje Įvestis pasirinkite įvesties įrenginį.

Gaukite naujausius „Surface“ ir „Windows“ naujinimus

Norėdami užtikrinti, kad „Surface“ veiktų tinkamai, gaukite naujausius naujinimus. Daugiau informacijos žr. „Surface“ tvarkyklių ir programinės-aparatinės įrangos atsisiuntimas. Atnaujinant įsitikinkite, kad jūsų „Surface“ prijungtas prie „Surface Dock“ ir jam tiekiamas maitinimas.

Norėdami gauti daugiau informacijos apie tai, kaip atnaujinti „Surface Dock“, eikite į „Surface Dock“ atnaujinimas.

Kur įsigyti

"Surface" dokus ir kitus priedus galima įsigyti iš "Microsoft Store" ir kitų pardavėjų.
