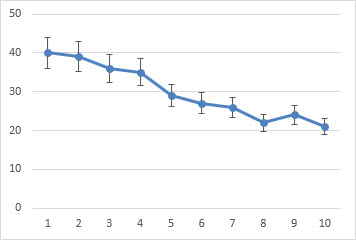

Słupki błędów na utworzonych wykresach pozwalają szybko zapoznać się z marginesami błędu i wartością odchylenia standardowego. Można je wyświetlić we wszystkich punktach lub znacznikach danych w serii danych jako wielkość błędu standardowego, procent lub odchylenie standardowe. Możesz ustawić własne wartości i wyświetlać dokładnie takie wielkości błędów, jakie są potrzebne. Na przykład można pokazać 10-procentowe błędy dodatnie i ujemne w wynikach eksperymentu naukowego w następujący sposób:
Słupków błędów można użyć na wykresach warstwowych, słupkowych, kolumnowych, liniowych, xy (punktowych) i bąbelkowych 2-W. W przypadku wykresów punktowych i bąbelkowych można wyświetlić słupki błędów dla wartości x i y.
Dodawanie lub usuwanie słupków błędów
Kliknij w dowolnym miejscu na wykresie.

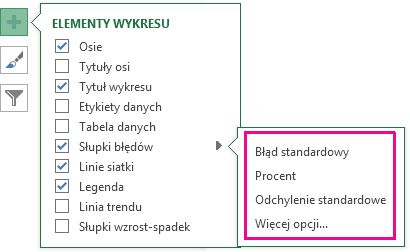

Kliknij przycisk Elementy wykresu
obok wykresu, a następnie zaznacz pole Słupki błędów . (Wyczyść to pole, aby usunąć słupki błędów).Aby zmienić wyświetlaną wielkość błędu, kliknij strzałkę obok pozycji Słupki błędów, a następnie wybierz opcję.
- Wybierz wstępnie zdefiniowaną opcję słupków błędów, na przykład pozycję Błąd standardowy, Procent lub Odchylenie standardowe.

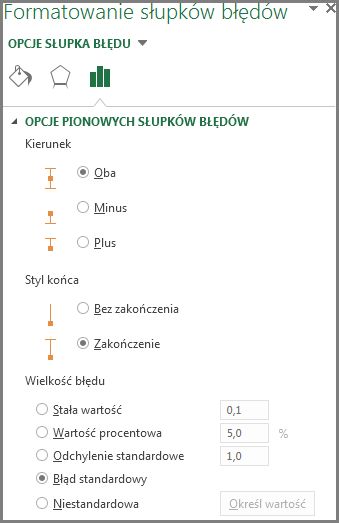

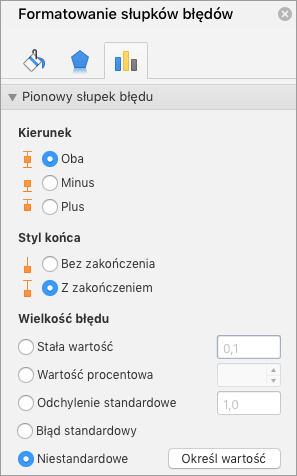

- Wybierz pozycję Więcej opcji, aby ustawić własne wartości słupków błędów, a następnie w obszarze Pionowy słupek błędu lub Poziomy słupek błędu wybierz odpowiednie opcje. W tym miejscu możesz również zmienić kierunek i styl końca słupków błędów oraz tworzyć niestandardowe słupki błędów.
Uwaga
Kierunek słupków błędów zależy od typu danego wykresu. Na wykresach punktowych mogą być wyświetlane zarówno poziome, jak i pionowe słupki błędów. Dowolną z tych grup słupków błędów można usunąć, zaznaczając je i naciskając klawisz Delete.
Przegląd równań służących do obliczania wielkości błędów
Użytkownicy często pytają, jak w programie Excel są obliczane wielkości błędów. W programie Excel są używane następujące równania w celu obliczania wartości Błąd standardowy i Odchylenie standardowe pokazywanych na wykresie.
| Opcja | Używane równanie |
|---|---|
| Błąd standardowy |
Miejsce: s = numer serii i = numer punktu w serii s m = liczba serii dla punktu danych y na wykresie n = liczba punktów w każdej serii yis = wartość danych dla serii s oraz punktu o numerze i ny = całkowita liczba wartości danych we wszystkich seriach |
| Odchylenie standardowe |
Miejsce: s = numer serii i = numer punktu w serii s m = liczba serii dla punktu danych y na wykresie n = liczba punktów w każdej serii yis = wartość danych dla serii s oraz punktu o numerze i ny = całkowita liczba wartości danych we wszystkich seriach M = średnia arytmetyczna |
Porada
Słupki błędów można usunąć natychmiast po ich dodaniu do wykresu, klikając przycisk Cofnij na pasku narzędzi Szybki dostęp lub naciskając klawisze CTRL+Z.
