Omówienie uskoków linii łączników
Łączniki na stronie mogą przecinać się jako linie proste lub jako uskoki linii. Możesz pokazywać lub ukrywać uskoki linii na bieżącej stronie rysunku. Można również skonfigurować, które łączniki krzyżowe mają otrzymywać skoki, styl skoku oraz rozmiary skoków poziomych i pionowych.

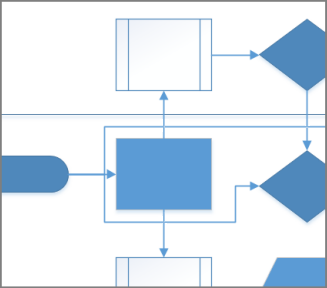

| Łączniki z uskokami linii | Łączniki bez uskoków linii |
|---|---|
|
|
Pokazywanie lub usuwanie uskoków linii łączników
W miarę edytowania diagramu i dodawania kolejnych kształtów może być konieczne tworzenie uskoków linii w przypadkach przecinania się linii łączników. Te uskoki linii można pokazywać lub usuwać.
Na wstążce wybierz pozycję Projektowanie, w grupie Układ wybierz pozycję Łączniki, a następnie wykonaj poniższe czynności:
Aby pokazywać uskoki nad przecinającymi się liniami, wybierz pozycję Pokaż uskoki linii.
Aby usunąć uskoki nad przecinającymi się liniami, wyczyść pozycję Pokaż uskoki linii.
Konfigurowanie ustawień uskoku linii
Konfigurowanie uskoków linii na bieżącej stronie rysunku
Na karcie Projektowanie wybierz przycisk Uruchom okno dialogowe Ustawienia strony .

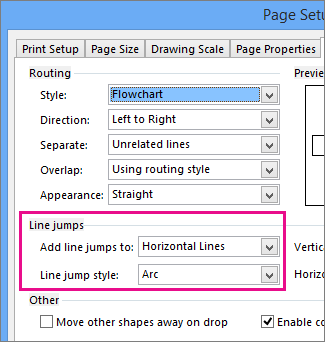

W oknie dialogowym Ustawienia strony wybierz kartę Układ i trasowanie , a następnie w obszarze Uskoki linii skonfiguruj opcje i rozmiary.
Pozycja Dodaj uskoki linii do umożliwia określanie linii, do których mają zostać dodane uskoki. Przypisz na przykład uskoki do wszystkich linii poziomych lub do ostatnio dodanej linii.
Pozycja Styl uskoku linii umożliwia określenie kształtu przyjmowanego przez uskok, na przykład łuk, odstęp, kwadratowy lub wieloboczny.
Za pomocą suwaków lub liczb podaj Rozmiar pionowy i Rozmiar poziomy, aby określić rozmiar uskoków linii dla pionowych i poziomych linii łączników.
Wybierz Zastosuj lub OK.
Aby usunąć uskoki linii z rysunku
Na karcie Projektowanie wybierz przycisk Uruchom okno dialogowe Ustawienia strony .
Wybierz kartę Układ i trasowanie .
W obszarze Uskoki linii, na liście Dodaj uskoki linii do wybierz pozycję Brak.
Wybierz Zastosuj lub OK.
Zobacz również
Dodawanie łączników między kształtami
