Firmy produkcyjne tworzą mapy strumienia wartości w celu określenia, gdzie w procesie produkcyjnym dochodzi do marnotrawstwa i jak te straty wyeliminować.
Uwaga
Aby utworzyć mapę strumienia wartości, trzeba mieć zainstalowany program Visio Professional lub Premium. Ta funkcja nie jest dostępna w programie Visio Standard.
Mapa strumienia wartości może na przykład wskazywać miejsca nadmiernego nagromadzenia materiałów. Najlepiej jest wtedy, gdy materiały dostarczane firmie są od razu włączane do procesu produkcyjnego, a następnie płynnie przechodzą kolejne etapy tego procesu aż do ukończenia produktu. Gotowy produkt jest następnie dostarczany do klientów bez opóźnienia.
Mapy strumienia wartości są używane w dwóch etapach:
- Utworzenie diagramu stanu bieżącego, który przedstawia aktualny stan procesu.
- Po zdiagnozowaniu problemów jest tworzony diagram stanu przyszłego, ułatwiający określenie sposobów wprowadzenia zmian w procesie w celu zmniejszenia strat.

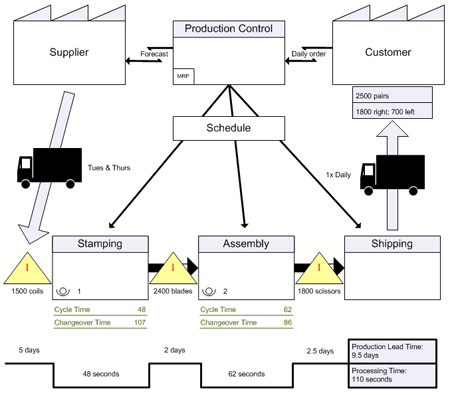

Poniższy przykład przedstawia uproszczony diagram stanu bieżącego.

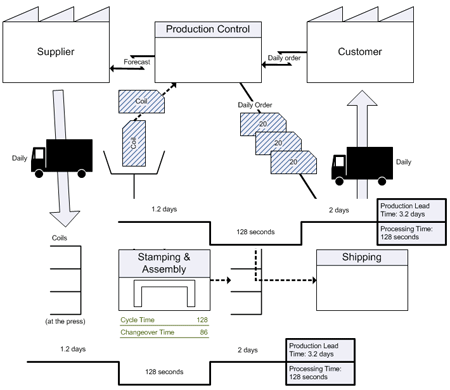

Poniższy przykład diagramu stanu przyszłego uwzględnia problemy ujawnione na diagramie stanu bieżącego.
Tworzenie mapy strumienia wartości
- Kliknij pozycję Plik,>Nowy.
- Wpisz ciąg mapa strumienia wartości w polu wyszukiwania, kliknij przycisk Rozpocznij wyszukiwanie, a następnie kliknij dwukrotnie pozycję Mapa strumienia wartości, gdy zostanie wyświetlona.
- Ze wzornika Mapowanie strumienia wartości przeciągnij kształty na stronę, aby zobrazować procesy, informacje i materiały.
- Użyj kształtów łącznika ze wzornika Mapowanie strumienia wartości, takich jak strzałki pchania i kształt Elektroniczny przepływ informacji, aby połączyć etapy na mapie.
- Sklej punkty końcowe łącznika z kształtami w celu pokazania kierunku przepływu.
Po sklejeniu łącznika z kształtami punkty końcowe zmienią kolor na czerwony.
