Desenhar ou excluir uma linha ou conector

Você pode adicionar linhas para conectar formas ou usar linhas para apontar para partes de informações e pode excluir linhas.

Observação

Desenhar uma linha com pontos de conexão

Um conector é uma linha com pontos de conexão em cada extremidade que permanece conectada às formas às quais você o anexa. Os conectores podem ser conectores retos , cotovelo (angulado) Conector de cotovelo ou conector curvo curvo . Quando você seleciona um conector, são exibidos pontos vermelhos no contorno da forma. Eles indicam quando é possível anexar um conector.

Importante

No Word e no Outlook, os pontos de conexão funcionam somente quando as linhas e os objetos que estão se conectando são colocados em uma tela de desenho. Para inserir uma tela de desenho, clique na guia Inserir , clique em Formas e clique em Nova Tela de Desenho na parte inferior do menu.

Para adicionar uma linha que se conecta a outros objetos, siga estas etapas.

  1. Na guia Inserir, no grupo Ilustrações, clique em Formas.
    Botão Inserir Formas

  2. Em Linhas, clique no conector que você deseja adicionar.
    Escolhendo uma linha de conector

    Observação

    Em Linhas, os elementos realçados na ilustração acima são conectores. Os três últimos estilos listados (Curve, Freeform Shape e Scribble) não são conectores. Descanse o ponteiro sobre cada estilo para ver seu nome antes de clicar nele.

  3. Para desenhar uma linha que conecta formas, na primeira forma, descanse o ponteiro do mouse sobre a forma ou objeto ao qual você deseja anexar o conector.
    Os pontos de conexão serão exibidos, indicando que sua linha pode estar conectada à forma. (A cor e o estilo desses ponto variam entre diferentes versões do Office.)
    Forma com pontos de conexão

    Observação

    Se nenhum ponto de conexão aparecer, você escolheu um estilo de linha que não é um conector ou não está trabalhando em uma tela de desenho (em Word ou Outlook).

    Clique em qualquer lugar na primeira forma e arraste o cursor para um ponto de conexão no segundo objeto de conexão.

    Observação

    Quando você reorganiza forma unidas por conectores, eles permanecem anexados e movem-se com as formas. Se você mover uma extremidade do conector, ela se desvinculará da forma, e você poderá anexá-la a outro local de conexão na mesma forma ou anexá-la a outra forma. Depois que o conector for anexado a um local de conexão, ele permanecerá conectado às formas, independente do quanto você movê-las.

Desenhar uma linha sem pontos de conexão

Para adicionar uma linha que não esteja conectada a outros objetos, siga estas etapas.

  1. Na guia Inserir, no grupo Ilustrações, clique em Formas.
    Botão Inserir Formas
  2. Em Linhas, clique em qualquer estilo de linha que você quiser.
    Escolhendo uma linha de conector
  3. Clique em um local no documento, segure e arraste o ponteiro para um local diferente e solte o botão do mouse.

Desenhar a mesma linha ou conector várias vezes

Se você precisar adicionar a mesma linha repetidamente, poderá fazê-lo rapidamente usando o Modo de Desenho de Bloqueio.

  1. Na guia Inserir, no grupo Ilustrações, clique em Formas.
    Botão Inserir Formas
  2. Em Linhas, clique com o botão direito na linha ou conector que deseja adicionar e clique em Bloquear Modo de Desenho.
    Selecionando modo de desenho de bloqueio
  3. Clique onde deseja iniciar a linha ou o conector e, em seguida, arraste o cursor para onde deseja que a linha ou o conector termine.
  4. Repita a etapa 3 para cada linha ou conector que você deseja adicionar.
  5. Quando concluir a adição de todas as linhas ou conectores, pressione ESC.

Adicionar, editar ou remover uma seta ou uma forma em uma linha

  1. Selecione a linha que deseja alterar.
    Para trabalhar com várias linhas, selecione a primeira linha e pressione e segure Ctrl enquanto seleciona as outras linhas.

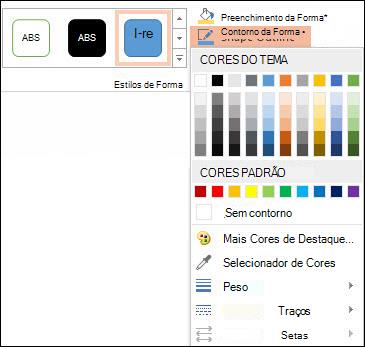

  2. Na guia Formato de Forma , clique na seta ao lado do Contorno de Forma.
    Comando Contorno de Forma
    Se você não vir a guia Formato de Forma , selecione a linha. Talvez seja necessário clicar duas vezes na linha.
  3. Aponte para Setas e clique no estilo de seta desejado.
    Para alterar o tipo ou o tamanho da seta ou para alterar o tipo, a largura ou a cor da linha ou seta, clique em Mais Setas e escolha as opções desejadas.
    Clicando em Mais Setas para personalizar uma linha ou seta
    Para remover uma ponta de seta, clique no primeiro estilo, Arrow Style 1 (sem pontas de seta).

Excluir linhas ou conectores

  • Clique na linha, no conector ou na forma que deseja excluir e pressione Delete.
    Caso queira excluir várias linhas ou conectores, selecione a primeira linha, pressione Ctrl, mantendo-o pressionado enquanto seleciona as outras linhas, e pressione Delete.
