As pistas de diagrama são formas que pode arrastar para o desenho e colocar por qualquer ordem no seu fluxograma. Arrastar para movê-las ou mudar seu tamanho, e arrasta e coloca formas neles para construir o fluxograma.
Observação
O procedimento a seguir pressupõe que seu desenho tenha o estêncil Fluxograma Multifuncional disponível. Para instruções sobre como adicionar um estêncil, consulte Adicionar um estêncil a um modelo no Visio.
Na janela Formas, no estêncil Formas do Fluxograma Multifuncional, arraste uma forma Raia (horizontal ou vertical) para uma área vazia do diagrama.

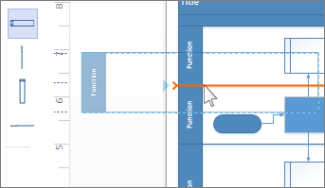

Cada nova raia vem com uma barra de rótulo que diz Função por padrão; para alterar o rótulo, clique duas vezes na barra.Arraste mais formas de pista de diagrama da janela Formas . Largue-os quando vir o indicador de ligação laranja no local onde pretende que a pista de diagrama vá.
Mova as formas do processo para as raias corretas. Quando a forma estiver contida na raia, a raia mostrará um destaque verde.
Observação
Se você soltar uma nova raia em uma forma de processo que já esteja em seu desenho, a forma de processo não será associada ou agrupadacom a raia, mesmo que pareça fazê-lo. Para agrupar a forma de processo com uma pista de diagrama, mova a forma para que o Visio realce a pista de diagrama e, em seguida, largue a forma. As formas agrupadas com uma pista de diagrama movem-se automaticamente quando move a pista de diagrama.
Mudar o tamanho ou posição da raia
Se você precisar mudar a largura de qualquer raia, arraste uma das linhas separadoras até que esteja da largura desejada.
Você pode também arrastar a linha final da raia, se deseja fazê-la mais longa ou mais curta.
Para mover uma pista de diagrama para cima ou para baixo no fluxograma, clique na respetiva barra de etiquetas para que seja apresentado um realce cinzento à volta da pista de diagrama. Então, arraste a raia até que o indicador de conexão laranja apareça no local onde você deseja que a raia fique. As formas contidas na raia movem-se com ela.
Para eliminar uma pista de diagrama, clique na respetiva barra de etiquetas para que seja apresentado um realce cinzento à volta da pista de diagrama e, em seguida, prima Delete. Eliminar uma pista de diagrama também elimina as formas que contém.
