Categorias são tabelas filhos de uma tabela pai. Por exemplo, um registro de funcionário (pai) pode conter uma coluna de tipo de trabalho; as tabelas de categoria para essa coluna podem incluir engenheiro, técnico e administrador. Defina a categoria configurando a chave primária na tabela pai e, em seguida, configurando uma chave estrangeira na tabela filho e vinculando as duas.
Definir uma categoria em um diagrama de modelo de banco de dados
- No Visio, no menu Ficheiro , clique em Novo>Software e, em seguida, clique em Notação da Base de Dados IDEF1X.
- Escolha entre Unidades Métricas ou Unidades dos EUA e clique em Criar.
- No estêncil Notação de Banco de Dados IDEF1X, arraste uma forma Entidade para a página de desenho para criar uma entidade pai.
- Arraste outra forma Entidade para a página de desenho para criar uma entidade filho.

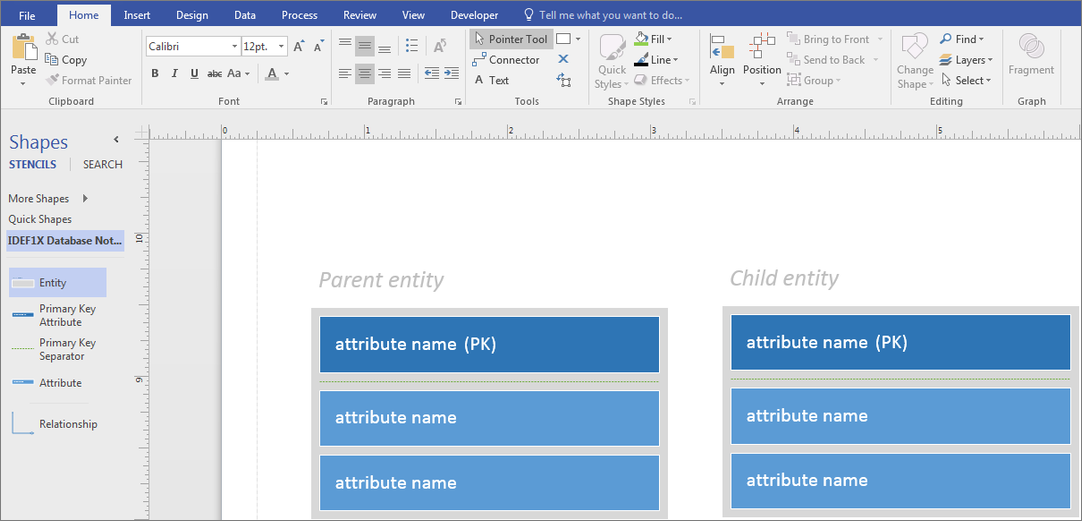

- Na entidade pai, clique no atributo que é denotado com PK e digite o nome do atributo.
- Conclua a entidade pai.
- Clique com o botão direito do mouse no primeiro atributo da entidade filho e selecione Inserir "Atributo" antes.
- Clique no atributo recém-criado na entidade filho e digite o nome do atributo inserido anteriormente como a chave primária na entidade pai.
- Clique com o botão direito do mouse no atributo e clique em Definir Chave Estrangeira.
- Arraste uma forma Relação para a página de desenho.
- Arraste uma extremidade da forma de relação até o meio da entidade pai até que uma caixa verde apareça ao redor da forma inteira.
- Conecte a outra extremidade da forma de relação à entidade filho da mesma maneira.
- Repita as etapas para cada tabela filho.
