Desenhar uma forma no Visio

Aplica-se a
Visio Plano 1 Visio Professional 2024 Visio Standard 2024 Visio Professional 2021 Visio Standard 2021 Visio Professional 2019 Visio Standard 2019 Visio Professional 2016 Visio Standard 2016

Pode desenhar formas com o tamanho exato que pretende com a ferramenta Desenhar Forma no Visio.

Pode criar as suas próprias formas personalizadas através do retângulo, reticências, arco, forma livre e formas de lápis no Visio.

Se quiser aplicar cores de preenchimento à nova forma, tem de criar uma forma fechada. Se utilizar a ferramenta Retângulo ou a ferramenta de Reticências , obtém formas fechadas automaticamente. Por predefinição, as formas fechadas são preenchidas com uma cor sólida.

Etapa 4 do assistente

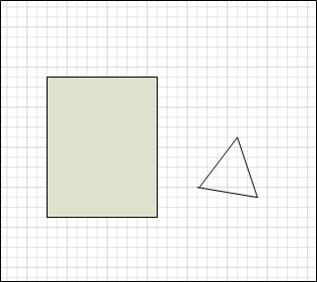

Neste exemplo, o retângulo é uma forma fechada porque está preenchido com uma cor sólida. Pode ver que o triângulo não está fechado porque não está preenchido com uma cor sólida e pode ver o fundo do desenho através da forma.

O que você deseja fazer?

Desenhar um retângulo ou círculo

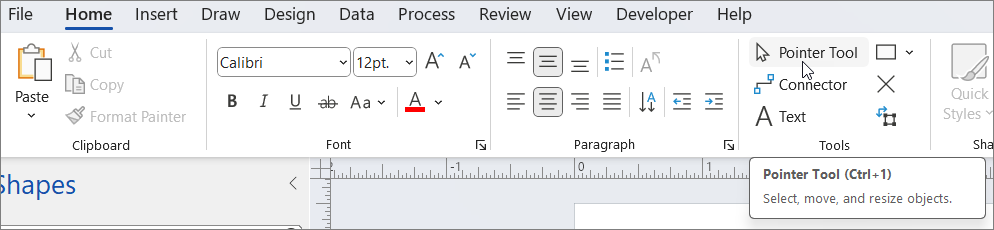

  1. No separador Base , no grupo Ferramentas , clique na seta junto a RetânguloA ferramenta Retângulo e, em seguida, efetue um dos seguintes procedimentos:
    Ferramenta de Ponteiro

    • Para desenhar um retângulo, selecione a ferramenta Retângulo .
    • Para desenhar um círculo ou oval, selecione a ferramenta Elipse .

  2. Arraste para desenhar a forma na página de desenho.

  3. Para voltar à edição normal, no grupo Ferramentas, clique na ferramenta de botão Ponteiro de Ponteiro.

Início da Página

Desenhar uma forma personalizada

  1. No separador Base , no grupo Ferramentas , clique na seta junto a RetânguloA ferramenta Retângulo e, em seguida, efetue um dos seguintes procedimentos:
    Ferramenta de Ponteiro

    • Para desenhar uma linha reta, selecione a ferramenta Linha .
    • Para desenhar uma forma irregular, selecione a ferramenta Forma Livre .
    • Para desenhar uma linha curva, selecione a ferramenta Arc .

  2. Para desenhar o primeiro segmento, aponte para onde pretende iniciar a forma e, em seguida, arraste até que o segmento tenha o tamanho pretendido.

    • Depois de desenhar o segmento, a forma apresenta vértices Um vértice de forma .

  3. Para desenhar o segundo segmento, aponte para o vértice do primeiro segmento e, em seguida, arraste.

  4. Para desenhar segmentos adicionais, aponte para o vértice no final do último segmento que adicionou e, em seguida, arraste para desenhar o segmento seguinte.

    Observação

    Para anular um segmento, prima Ctrl+Z. Os segmentos são eliminados pela ordem inversa em que foram desenhados.

  5. Para fechar a forma, arraste o ponto final do último segmento que criar sobre o vértice no início do primeiro segmento. A forma torna-se opaca, o que indica que é uma forma fechada.

  6. Para voltar à edição normal, no separador Base, no grupo Ferramentas, clique no botão Ponteiro da Ferramenta de Ponteiro.

Início da Página

Editar uma forma

Pode editar a maioria das formas no Visio ao adicionar, eliminar e reformular segmentos na forma.

Eliminar um segmento de uma forma

  1. No separador Base, no grupo Ferramentas, clique na seta junto a RetânguloA ferramenta Retângulo e, em seguida, clique na ferramenta Lápis A ferramenta Lápis .
    Ferramenta de Ponteiro
  2. Selecione a forma da qual pretende eliminar um segmento, clique no vértice Um vértice de forma que pretende eliminar e, em seguida, prima DELETE.

Adicionar um segmento a uma forma

  1. No separador Base, no grupo Ferramentas, clique na seta junto a RetânguloA ferramenta Retângulo e, em seguida, clique na ferramenta Lápis A ferramenta Lápis .
    Ferramenta de Ponteiro
  2. Selecione a forma à qual pretende adicionar um segmento, aponte para onde pretende adicionar o segmento, mantenha premida a tecla Ctrl e, em seguida, clique.
    É apresentado um novo vértice onde clicou na forma, criando um novo segmento.

Reformatar uma forma

  1. No separador Base, no grupo Ferramentas, clique na seta junto a RetânguloA ferramenta Retângulo e, em seguida, clique na ferramenta Lápis A ferramenta Lápis .
    Ferramenta de Ponteiro
  2. Selecione a forma, clique no vértice Um vértice de forma que pretende mover e, em seguida, arraste o vértice para uma nova posição.

Início da Página

Criar uma nova forma de master

Pode reutilizar a forma personalizada noutros desenhos ao torná-la uma forma master. Para transformar uma forma personalizada numa forma master, faça o seguinte?

  1. No painel Formas , clique em Mais Formas e, em seguida, selecione um stencil personalizado ou crie um novo stencil personalizado ao selecionar Novo Stencil (unidades dos EUA) ou Novo Stencil (Métrica).
  2. Na página de desenho, selecione a sua forma personalizada e arraste-a para o novo stencil no painel Formas .
  3. Para mudar o nome da nova forma master, clique com o botão direito do rato na forma, selecione Mudar o Nome da Forma Mestre e, em seguida, escreva um nome para a nova forma master.
  4. No painel Formas, no stencil personalizado, clique em Guardar para guardar as alterações ao stencil personalizado com a nova forma master.

Para obter mais informações sobre como criar uma nova forma master, consulte Criar uma forma ou Editar uma forma de master.

Início da Página
