Aplicar zoom e panorâmica a um diagrama

Pan e zoom usando o teclado

1. Mantenha pressionadas as teclas Ctrl e Shift.
   O ponteiro se transforma em uma lente de aumento.

2. Tente as seguintes técnicas:

   • Clique no botão esquerdo do mouse para ampliar o modo de exibição.
   • Clique no botão direito do mouse para reduzir o modo de exibição.
   • Clique com o botão esquerdo do mouse e arraste um retângulo que contém apenas a região que você deseja ampliar.
   • Clique com o botão direito do mouse e arraste para aplicar panorâmica ao diagrama.

Aplicar panorâmica e zoom usando a roda de rolagem

Siga um destes procedimentos:

• Para rolar para cima ou para baixo, gire a roda de rolagem para frente ou para trás.
• Para ampliar ou desativar, segure a tecla Ctrl à medida que você gira a roda de rolagem para frente ou para trás.

Zoom usando os controles de zoom

Os controles de zoom estão na barra de status do Visio, abaixo da página de diagramação.

Mantenha o ponteiro sobre cada controle para ver o que ele faz. Os controles incluem uma barra deslizante que define o nível de zoom, um botão para ajustar a página ao tamanho da janela atual e um botão para abrir a janela de Panorâmica e Zoom.

Aplicar zoom e panorâmica usando a janela de Panorâmica e Zoom

1. Na guia Exibir, no grupo Mostrar, clique em Painéis de Tarefas e em Panorâmica e Zoom.

2. Na janela de Panorâmica e Zoom, se você não vir uma caixa azul, arraste para criá-la. A caixa azul indica a região da página mostrada na janela de desenho.

3. Redimensione a caixa azul arrastando um de seus lados até abranger a área que você deseja ampliar.

4. Para visualizar outras seções do diagrama (ou para aplicar panorâmica ao diagrama), clique dentro da caixa azul e arraste a caixa sobre a seção que deseja visualizar.

   Dica

   Na janela Panorâmica e Zoom, também é possível mover o controle deslizante para aplicar ou reduzir o zoom do desenho.

Aplicar zoom usando o comando Zoom

Na guia Exibir , no grupo Zoom , clique em Zoom e selecione um nível de zoom e clique em OK.

Pan e zoom rapidamente com uma tela sensível ao toque ou trackpad

Se o dispositivo tiver uma tela sensível ao toque ou trackpad:

• Use um movimento de beliscão com o polegar e o dedo indicador para ampliar (beliscar para dentro) ou ampliar (beliscar para fora).
• Pan deslizando com um dedo.

Pan e zoom usando o zoom de foco

1. Abra o diagrama para exibição ou edição.

2. Coloque o ponteiro do mouse na região que você deseja ampliar:

   • Para ampliar: Pressione Ctrl e role a roda do mouse para cima para ampliar a região em foco.
   • Para ampliar o zoom: Pressione Ctrl e role a roda do mouse para baixo para diminuir o zoom da região em foco.

Pan e zoom com um teclado

• Ampliar: Pressione Ctrl e a tecla +. Ou pressione Ctrl+mouse wheel e role para cima.
• Ampliar: Pressione Ctrl e a tecla - . Ou pressione Ctrl+mouse wheel e role para baixo.
• Pan: Pressione uma tecla de seta.

Aplicar zoom com o controle deslizante

1. Abra o diagrama para exibição ou edição.

2. Amplie ou reduza o desenho usando o controle deslizante no canto inferior direito.



3. Para ajustar a página de diagrama à janela atual, selecione Página fit para a janela atual .

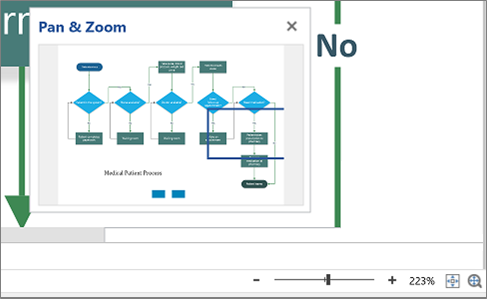

Usar a janela Pan & Zoom

1. Abra o diagrama para exibição.

2. Para exibir a janela Pan & Zoom , selecione Mostrar o ícone Pan & Janela Zoom na parte inferior direita da janela.
   Uma caixa azul indica o local da página exibido na janela de desenho.



3. Se não vir uma caixa azul, arraste a janela Panorâmica e Zoom para dentro a fim de criar uma.

4. Para aplicar a panorâmica, passe para a caixa azul.

5. Para ampliar, desenhe uma caixa azul.
