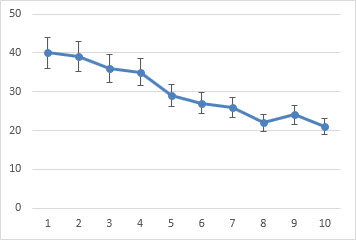

Barras de erro em gráficos que você cria podem ajudá-lo a ver margens de erro e desvios padrão rapidamente. Elas podem ser exibidas em todos os pontos de dados ou marcadores de dados de uma série de dados como um valor de erro padrão, uma porcentagem ou um desvio padrão. Você pode definir seus próprios valores para exibir os valores de erros exatos desejados. Por exemplo, pode mostrar um valor de erro positivo e negativo de 10% nos resultados de um experimento científico, desta maneira:
Você pode usar barras de erros em gráficos de áreas 2D, barras, colunas, linhas, xy (de dispersão) e bolhas. Em gráficos de dispersão e de bolhas, é possível mostrar barras de erros para os valores X e Y.
Adicionar ou remover barras de erro
Clique em qualquer lugar no gráfico.
Clique no
ao lado do gráfico e, em seguida, marcar a caixa Barras de Erro. (Desmarque a caixa para remover barras de erro.)Para alterar a quantidade de erro mostrada, clique na seta ao lado de Barras de Erro e escolha uma opção.
- Escolha uma opção predefinida de barra de erros, como Erro Padrão, Porcentagem ou Desvio Padrão.

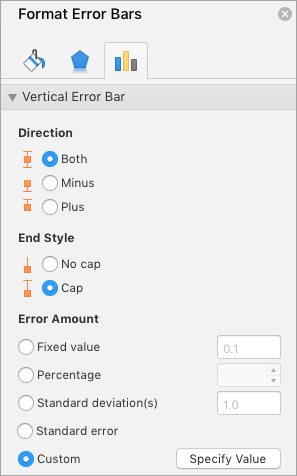

- Escolha Mais Opções para definir seus próprios valores de barras de erros e, em Barra de Erros Vertical ou Barra de Erros Horizontal, escolha as opções desejadas. É também aqui que você pode mudar a direção, o estilo final das barras de erros ou criar barras de erro personalizadas.
Observação
A direção das barras de erros depende do tipo de gráfico que você está usando. Gráficos de dispersão podem mostrar barras de erros horizontais e verticais. Você pode remover qualquer uma dessas barras de erros selecionando-as e pressionando a tecla Delete.
Examinar equações para calcular quantidades de erros
Muitas vezes, as pessoas se perguntam como o Excel calcula valores de erros. O Excel usa seguintes equações para calcular os valores de Erro Padrão e Desvio Padrão mostrados no gráfico.
| Esta opção | Usa esta equação |
|---|---|
| Erro Padrão |
Em que: s = número da série i = número do ponto na série s m = número de séries para o ponto y no gráfico n = número de pontos em cada série yé = valor de dados da série s e do ponto i ny = número total de valores de dados em todas as séries |
| Desvio Padrão |
Em que: s = número da série i = número do ponto na série s m = número de séries para o ponto y no gráfico n = número de pontos em cada série yis = valor de dados da série s e do ponto i ny = número total de valores de dados em todas as séries M = média aritmética |
Dica
Você pode remover barras de erro imediatamente após adicioná-las ao gráfico clicando em Desfazer na Barra de Ferramentas de Acesso Rápido ou pressionando CTRL+Z.
