Visão geral de saltos de linha do conector
Os conectores podem se interseccionar em uma página como saltos de linha ou linhas retas cruzadas. Você pode alterar a configuração dos saltos de linha no diagrama em que está trabalhando ou alterar a configuração padrão para todos os diagramas.

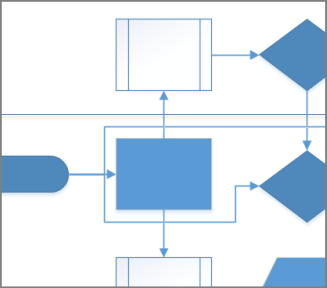

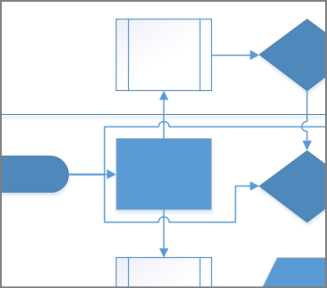

| Conectores com saltos de linha | Conectores sem saltos de linha |
|---|---|
|
|
Mostrar ou remover os saltos de linha do conector
À medida que edita um diagrama e adiciona mais formas, talvez você queira criar saltos de linha quando há cruzamento de linhas no conector. Você pode mostrar ou remover esses saltos de linha.
Na faixa de opções, escolha Design, vá para o grupo Layout, escolha Conectores e faça o seguinte:
Para mostrar saltos sobre linhas cruzadas, selecione Mostrar Saltos de Linha.
Para remover saltos sobre linhas cruzadas, limpe a caixa Mostrar Saltos de Linha.
Definir o estilo de salto de linha padrão
Para configurar saltos de linha para um conector
Na guia Design, clique no iniciador da caixa de diálogo Configuração de Página.

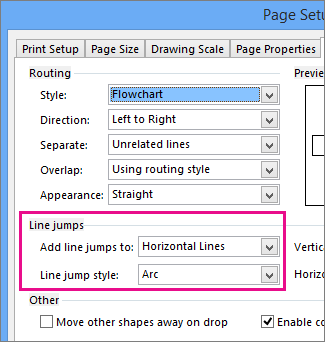

Na caixa de diálogo Configuração de Página, clique na guia Layout e Direcionamento e configure as opções e os tamanhos em Saltos de linha.
Adicionar saltos de linha a permite especificar as linhas que saltam. Por exemplo, atribua saltos a todas as linhas horizontais ou à linha adicionada mais recentemente.
Estilo de salto de linha permite especificar a forma do salto, como um arco uniforme, uma lacuna, um quadrado ou um arco de vários lados.
Use os controles deslizantes ou insira números em Tamanho vertical e em Tamanho horizontal a fim de especificar o tamanho dos saltos de linha para as linhas horizontais e verticais do conector.
Clique em Aplicar ou em OK.
Para remover saltos de linha de um desenho
Na guia Design, clique no iniciador da caixa de diálogo Configuração de Página.
Clique na guia Layout e Direcionamento.
Em Saltos de linha, na lista Adicionar saltos de linha a, selecione Nenhum.
Clique em Aplicar ou em OK.
