Com mais de vinte estêncil e centenas de formas, o modelo Azure Diagramas no Visio fornece tudo o que você precisa para criar diagramas Azure para suas necessidades específicas. Projetar aplicativos Web, topologias de rede, soluções de Azure, diagramas de arquitetura, configurações de máquina virtual, operações e muito mais.
Observação
Se você estiver usando o Visio para a Web, esteja ciente de que Azure diagramas estão disponíveis em Visio Plano 1, mas não estão disponíveis no Visio no Microsoft 365.

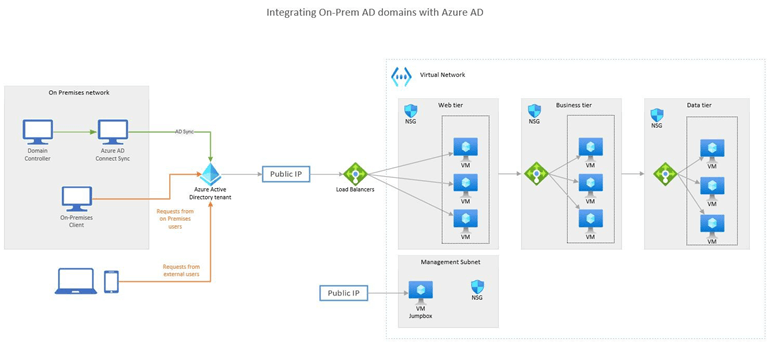

Exemplo: para fornecer a autenticação de identidade baseada em nuvem, comece com o modelo "Integrando domínios on-prem AD com Azure domínio" para visualizar as melhores práticas para integrar domínios Active Directory local com Azure Active Directory.
Introdução aos diagramas de Azure
O modelo de diagramas Azure pode ser acessado no aplicativo de área de trabalho do Visio ou no Visio para a Web com uma assinatura Visio Plano 1 ou Visio Plano 2. Somente com Visio Plano 2, você pode instalar e usar o aplicativo de área de trabalho do Visio. Não tem certeza de qual licença você tem? Você pode marcar qual versão você tem.
Observação
Azure modelos de diagrama foram renomeados de modelos cloud e enterprise nas versões de assinatura do Visio. Confira a seção Azure modelos de diagrama do Visio 2019, 2016 e versões mais antigas abaixo para obter mais informações sobre como obter esses diagramas se você não estiver inscrito no Visio.
Abrir um modelo de diagrama de Azure
- Selecione Arquivo>Novos>Modelos>Rede>Azure Diagramas.
Trabalhar com diagramas de exemplo
Use os vários diagramas de exemplo no site de arquiteturas de solução Azure para ajudá-lo a decidir o que deseja fazer e modelar seus designs.
Resumo de estênceis e formas
A tabela a seguir resume os estênciis com formas de exemplo para ajudar você a ver o escopo extensivo do que está disponível.
| Estêncil | Formas de Exemplo |
|---|---|
| desenho Azure |
|
| Azure IA + Machine Learning |
|
| Serviços de Aplicativos do Azure |
|
| Azure Computação |
|
| contêineres Azure |
|
| Bancos de dados do Azure – |
|
| Azure DevOps |
|
| Azure Geral |
|
| IoT do Azure |
|
| Identidade Azure |
|
| Integração Azure |
|
| Azure Gerenciamento & Governança |
|
| Migrações para Azure |
|
| Redes do Azure |
|
| Azure Outros |
|
| Central de Segurança |
|
| Armazenamento do Azure |
|
Azure modelos de diagrama para o Visio 2019, 2016 e versões mais antigas
Se tiver uma versão não subscrição ou anterior do Visio, não existem modelos de diagrama Azure (ou Cloud e Enterprise) disponíveis. No entanto, pode transferir Azure ícones de arquitetura, o que lhe permite criar os seus próprios diagramas de Azure com símbolos e ícones para representar o seu sistema na cloud.
Observação
Criar e editar diagramas Azure no Visio para a Web requer uma licença de Visio Plano 1 ou Visio Plano 2. Para obter mais informações, contacte o seu administrador do Microsoft 365. Se o administrador tiver ativado a compra self-service para o Visio, pode comprar o Visio no web site do produto. Para obter mais detalhes, veja FAQ sobre compras personalizadas.
