No Visio Professional, o utilizador pode colorir formas consoante os valores dos respetivos dados. Isto também é conhecido como gráfico de dadosde cor por valor. A coloração pode ser aplicada depois de o utilizador importar dados para formas no seu desenho.
Por exemplo, na ilustração abaixo, todas as formas do computador que têm o valor "Desativado" estão a vermelho. Os computadores que estão "Ativos" estão a verde.
Nota
Apesar de o Visio referir a função "colorir por valor" como um "gráfico" de dados, esta opção não mostra "gráficos" ou símbolos adicionais junto às formas. Em vez disso, apenas preenche a forma com a cor, de acordo com os respetivos dados.

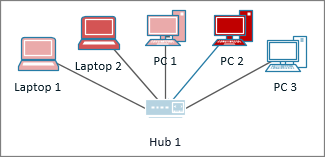

Também pode aplicar tons de cor diferentes consoante um intervalo de valores. No exemplo abaixo, os computadores estão coloridos por valor. Estão coloridos consoante o nível de processamento das suas CPUs. Os computadores que têm um alto nível de processamento estão a vermelho escuro. Os que têm um baixo nível de processamento estão coloridos a vermelho mais claro ou até a branco.
Configurar a função Colorir por Valor
Certifique-se de que o painel Campos de Gráfico de Dados está aberto à direita. Se não estiver aberto, no separador Dados, clique para selecionar a caixa de diálogo Campos de Gráfico de Dados.
Efetue um dos seguintes procedimentos:
- Se quer alterar todas as formas na página, clique num espaço em branco no diagrama para anular a seleção de todas as formas que possam estar selecionadas.
- Se quer alterar apenas as formas selecionadas na página, clique em uma ou mais formas para as selecionar.
No painel Campos de Gráfico de Dados, identifique a que campo de dados pretende aplicar cor.
No mesmo painel, certifique-se de que o campo que pretende alterar tem uma marca de verificação e certifique-se que o seleciona para que esteja destacado a azul:
No separador Dados, clique na seta para baixo na parte inferior da galeria Gráfico de Dados.
Em Colorir por Valor, selecione um dos seguintes:
- Esta opção,
, destina-se a campos com valores de texto como "Ativado", "Desativado", "Dentro do Caminho", "Off Track" e assim sucessivamente. No processo acima, se escolher um campo com texto, selecione esta opção. - Esta opção,
, destina-se a campos com valores numéricos, como percentagens ou quantidades. No processo acima, se escolher um campo com números, selecione esta opção.
- Esta opção,
Configurar a coloração
Depois de aplicar uma cor, poderá ter de configurar as cores para representar os seus dados adequadamente.
Efetue os passos 1-4 acima.
No separador Dados, clique em Configurar.
Siga um dos seguintes procedimentos:
- Se escolheu esta opção: , escolha uma Cor de Preenchimento para cada um dos valores possíveis nos dados importados. Se também pretende que o texto da forma seja alterado, selecione uma Cor do Texto.

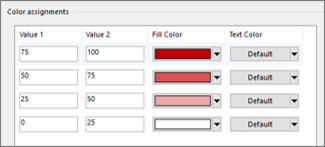

- Se escolher esta opção: , verá que cada cor de preenchimento tem um intervalo. O valor inferior do intervalo é especificado pelo Valor 1 e o superior é especificado pelo Valor 2. Escola uma Cor de Preenchimento para cada um dos intervalos. Se também pretende que o texto da forma seja alterado, selecione uma Cor do Texto.
- Se escolheu esta opção:
Se quer corrigir algum dos valores, pode fazê-lo nas colunas Valor.
Se quer adicionar alguma atribuição de cor, clique em Inserir no lado direito, introduza novos valores e escolha cores para esses valores.
Se quer remover alguma atribuição de cor, clique em Eliminar no lado direito.
