O diagramă boxplot arată distribuția datelor în cuartile, evidențiind media și punctele aberante. Casetele pot avea linii extinse pe verticală, ca niște „mustăți”. Aceste linii indică variabilitatea în afara cuartilelor superioare și inferioare, iar orice punct din afara acestor linii sau „mustăți” este considerat aberant.
Diagramele boxplot sunt cele mai frecvent utilizate în analiza statistică. De exemplu, puteți utiliza o diagramă boxplot pentru a compara rezultatele studiilor medicale sau notele testelor de la profesori.
Crearea unei diagrame boxplot
Selectați datele - fie o singură serie de date, fie mai multe.

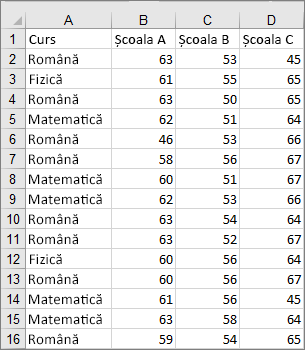

(Datele afișate în ilustrația următoare sunt o porțiune de date utilizate pentru a crea diagrama eșantion afișată mai sus.)
În Excel, selectați Inserare>Inserare Diagramă statistică>boxplot așa cum se arată în ilustrația următoare.
Important
În Word, Outlook și PowerPoint, acest pas funcționează puțin diferit:
- On the Insert tab, in the Illustrations group, select Chart.
- În fereastra Inserare diagramă , pe fila Toate diagramele , selectați Casetă & Mustăți.
Sfat
- Utilizați filele Proiectare diagramă și Format pentru a particulariza aspectul diagramei.
- Dacă nu vedeți aceste file, selectați oriunde în diagrama boxplot pentru a adăuga proiectarea diagramei în panglică.
Modificarea opțiunilor de diagramă boxplot
Faceți clic dreapta pe una dintre casetele din diagramă pentru a selecta acea casetă, apoi, în meniul de comenzi rapide, selectați Formatare serie de date.
În panoul Formatare serie de date , cu Opțiuni serie selectate, efectuați modificările dorite.
(Informațiile din graficul de după ilustrație vă pot ajuta să luați decizii.)
Opțiune serie Descriere Lățime spațiu liber Controlează spațiul dintre categorii. Afișare puncte interioare Afișează punctele de date aflate între linia inferioară și cea superioară. Afișare puncte aberante Afișează punctele aberante care se află fie sub linia inferioară, fie deasupra liniei superioare. Afișare marcatori de medie Afișează marcatorul de medie al seriei selectate. Afișați linia de medie Afișează linia care conectează mediile casetelor din seria selectată. Calculare cuartile Alegeți o metodă de calcul median: - Mediană inclusivă Mediana este inclusă în calcul dacă N (numărul de valori din date) este impar.
- Mediană exclusivă Mediana este exclusă din calcul dacă N (numărul de valori din date) este impar.
Sfat
Pentru a citi mai multe despre diagrama boxplot și despre modul în care vă ajută să vizualizați datele statistice, consultați această postare pe blog despre histogramă, diagrama Pareto și diagrama boxplot a echipei Excel. De asemenea, v-ar putea interesa să aflați mai multe despre celelalte tipuri noi de diagrame descrise în această postare de blog.
