Диаграмма "солнечные лучи" идеально подходит для демонстрации иерархических данных. Каждый уровень иерархии представлен одним кольцом или кругом, а ее верхом является самый близкий к центру круг. Диаграмма "солнечные лучи" без иерархических данных (один уровень категорий) похожа на кольцевую. Однако на такой диаграмме с несколькими уровнями категорий отображается связь между внешними и внутренними кольцами. Диаграмма "солнечные лучи" лучше всего показывает, как одно кольцо разбивается на составляющие его части, в то время как другой тип иерархической диаграммы — древовидная диаграмма — идеально подходит для сравнения относительных размеров.
Создание диаграммы "солнечные лучи"
Выделите данные.

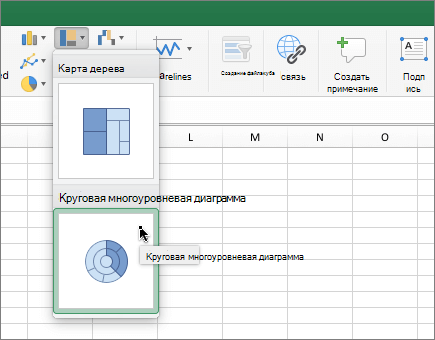

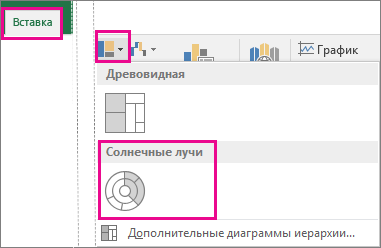

Щелкните "Вставка">"Вставить диаграмму иерархии" "Солнечные>лучи".
Чтобы создать диаграмму с узором "солнечные лучи", можно также использовать вкладку " Все диаграммы " в списке рекомендуемых диаграмм , хотя такую диаграмму рекомендуется использовать только в том случае, если в иерархической структуре есть пустые (незаполненные) ячейки. (щелкните "Вставить>"рекомендуемые диаграммы>Вкладка "Все диаграммы")
Совет
На вкладках Конструктор и Формат можно настроить внешний вид диаграммы. Если вы не видите эти вкладки, щелкните в любом месте диаграммы "солнечные лучи", чтобы отобразить их на ленте.
